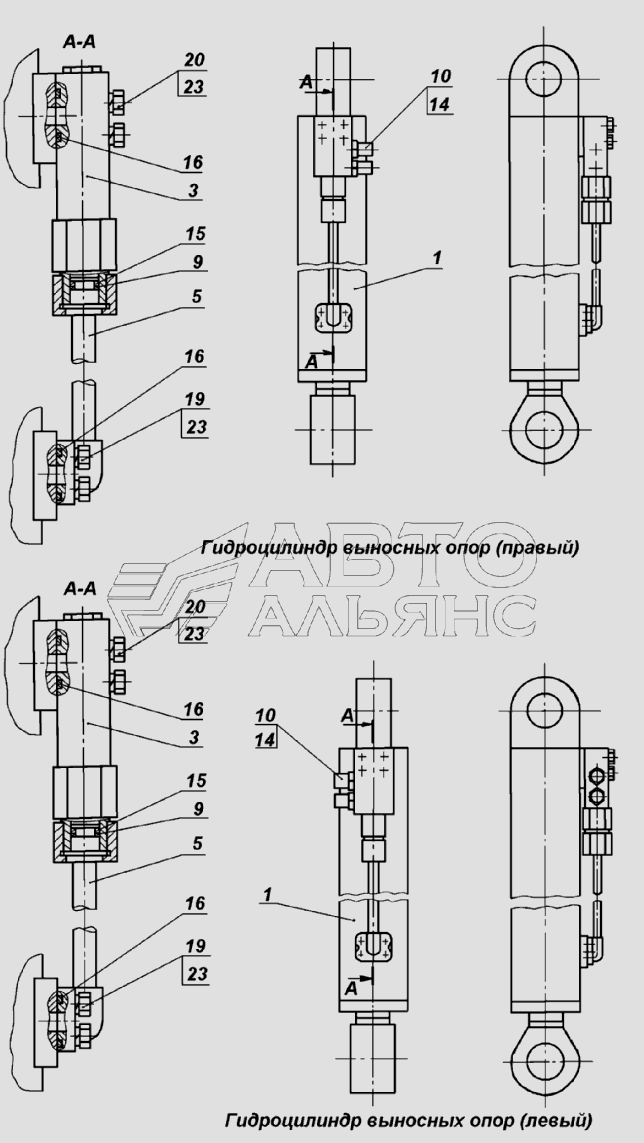

- Гидроцилиндр выносных опор (правый)
100%
Название детали
Гидроцилиндр
Заводской номер
ЭО-3323А.71.82.000-13
Количество на модель
1
№
1
Название детали
Гидрозамок двухсторонний
Заводской номер
13.71.80.670-10
Количество на модель
1
№
3
Название детали
Гидрозамок двухсторонний
Заводской номер
13.71.80.680-10
Количество на модель
1
№
3
Название детали
Трубопровод
Заводской номер
318-02-72.00.310
Количество на модель
1
№
5
Название детали
Кольцо защитное
Заводской номер
13.71.80.642
Количество на модель
1
№
9
Название детали
Штуцер
Заводской номер
ЭО-3323.20.83.012
Количество на модель
2
№
10
Название детали
Кольцо
Заводской номер
018-022-25-2-2
Количество на модель
2
№
14
Название детали
Кольцо- -
Заводской номер
020-025-30-2-2
Количество на модель
1
№
15
Название детали
КОЛЬЦО
Заводской номер
038-044-36-2-2
Количество на модель
2
№
16
Название детали
Болт
Заводской номер
М12-6gх35.88.016
Количество на модель
4
№
19
Название детали
Болт
Заводской номер
М12-6gх60.88.016
Количество на модель
4
№
20
Название детали
Шайба
Заводской номер
12.65Г.016
Количество на модель
8
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гидроцилиндр | ЭО-3323А.71.82.000-13 | 1 | 1 | 1 | |||
| 3 | Гидрозамок двухсторонний | 13.71.80.670-10 | 1 | 1 | 3 | |||
| 3 | Гидрозамок двухсторонний | 13.71.80.680-10 | 1 | 1 | 3 | |||
| 5 | Трубопровод | 318-02-72.00.310 | 1 | 1 | 5 | |||
| 9 | Кольцо защитное | 13.71.80.642 | 1 | 1 | 9 | |||
| 10 | Штуцер | ЭО-3323.20.83.012 | 2 | 2 | 10 | |||
| 14 | Кольцо | 018-022-25-2-2 | 2 | 2 | 14 | |||
| 15 | Кольцо- - | 020-025-30-2-2 | 1 | 1 | 15 | |||
| 16 | КОЛЬЦО | 038-044-36-2-2 | 2 | 2 | 16 | |||
| 19 | Болт | М12-6gх35.88.016 | 4 | 4 | 19 | |||
| 20 | Болт | М12-6gх60.88.016 | 4 | 4 | 20 | |||
| 23 | Шайба | 12.65Г.016 | 8 | 8 | 23 |
