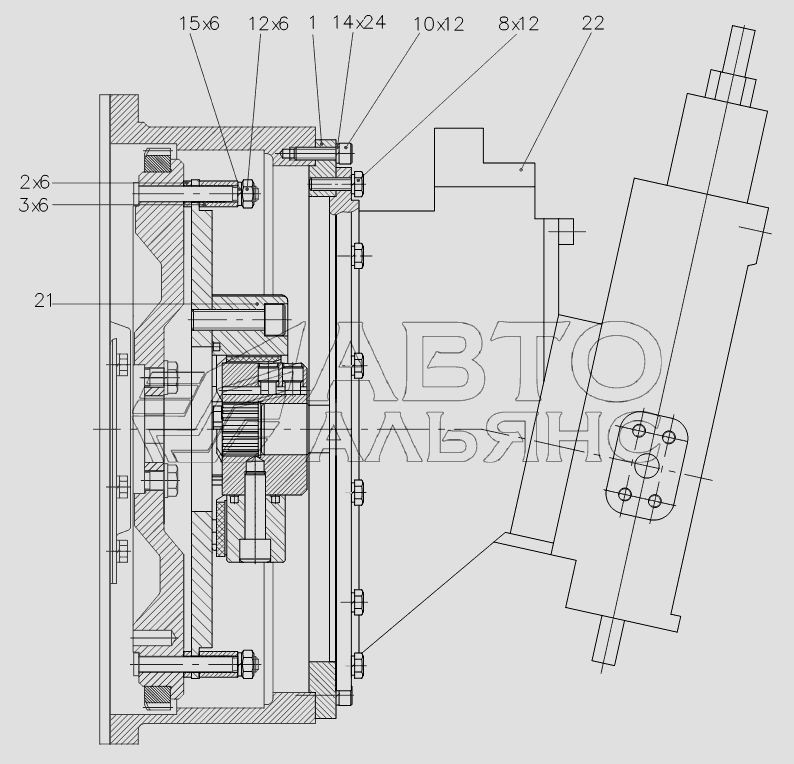

- Установка насосной станции
100%
Название детали
Фланец
Заводской номер
314-22-04.06.001
Количество на модель
1
№
1
Название детали
Втулка
Заводской номер
314-22-04.06.002
Количество на модель
6
№
2
Название детали
Втулка
Заводской номер
314-22-04.06.002-10
Количество на модель
6
№
3
Название детали
Болт
Заводской номер
М10-6gх35.88.016
Количество на модель
12
№
8
Название детали
Винт
Заводской номер
М10-6gх35.88.40Х.016
Количество на модель
12
№
10
Название детали
Орех
Заводской номер
М12х1,25-6Н.5.016
Количество на модель
6
№
12
Название детали
Шайба
Заводской номер
10.65Г.016
Количество на модель
24
№
14
Название детали
Шайба
Заводской номер
12.65Г.016
Количество на модель
6
№
15
Название детали
Сцепление цента
Заводской номер
CF-H-50-3-69777
Количество на модель
1
№
21
Название детали
Агрегат насосный
Заводской номер
A8V055LAOH2/61R1-NZG05F011+ZP11+K
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланец | 314-22-04.06.001 | 1 | 1 | 1 | |||
| 2 | Втулка | 314-22-04.06.002 | 6 | 6 | 2 | |||
| 3 | Втулка | 314-22-04.06.002-10 | 6 | 6 | 3 | |||
| 8 | Болт | М10-6gх35.88.016 | 12 | 12 | 8 | |||
| 10 | Винт | М10-6gх35.88.40Х.016 | 12 | 12 | 10 | |||
| 12 | Орех | М12х1,25-6Н.5.016 | 6 | 6 | 12 | |||
| 14 | Шайба | 10.65Г.016 | 24 | 24 | 14 | |||
| 15 | Шайба | 12.65Г.016 | 6 | 6 | 15 | |||
| 21 | Сцепление цента | CF-H-50-3-69777 | 1 | 1 | 21 | |||
| 22 | Агрегат насосный | A8V055LAOH2/61R1-NZG05F011+ZP11+K | 1 | 1 | 22 |
