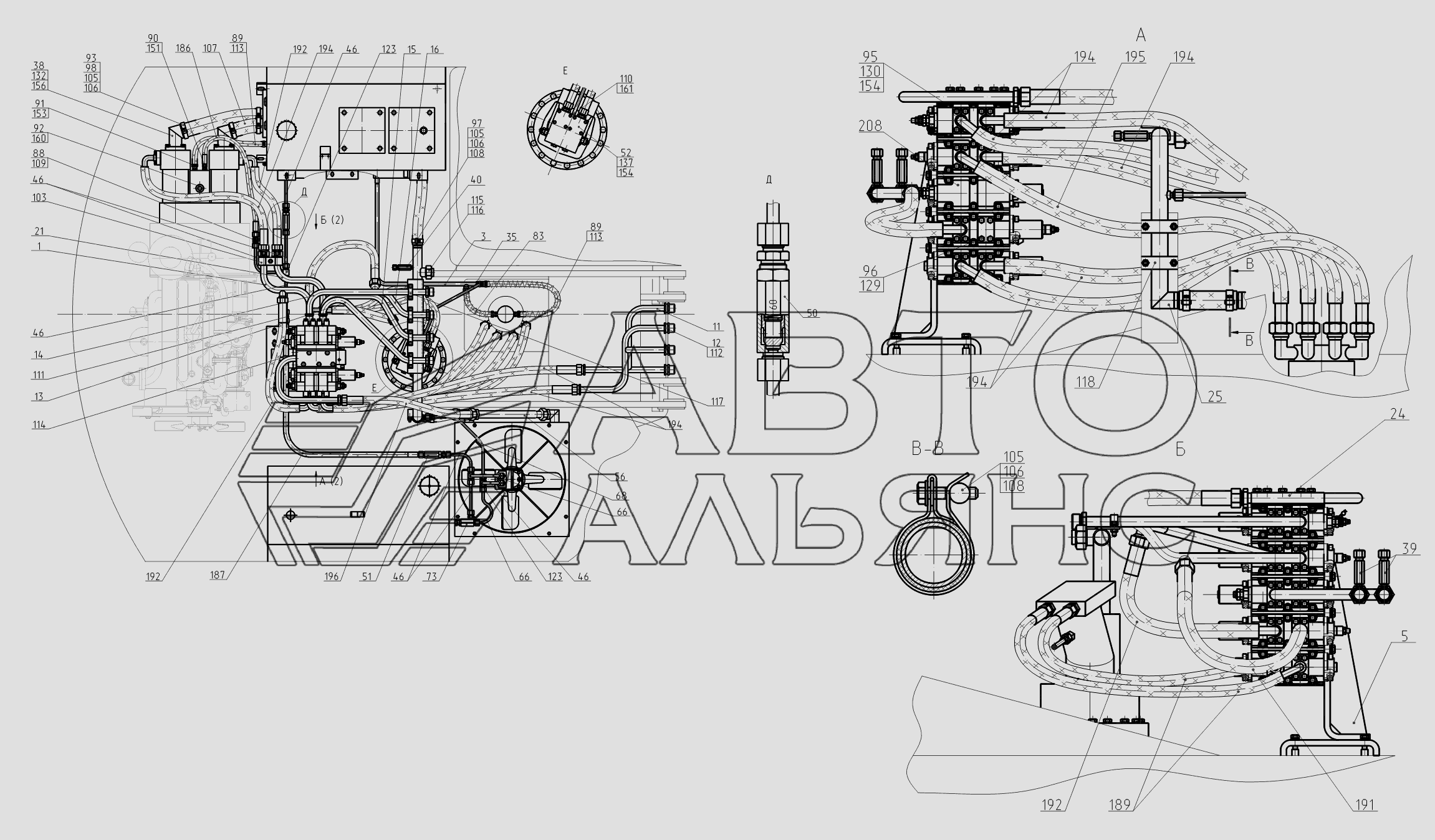

- - Трубопроводы на поворотной платформе (с гидравликой ПСМ)
100%
Название детали
Трубопровод
Заводской номер
214-02-80.01.010
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
214-02-80.01.030
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
314-02-80.01.050
Количество на модель
1
№
5
Название детали
Трубопровод
Заводской номер
314-02-80.01.110
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
314-02-80.01.120
Количество на модель
1
№
12
Название детали
Трубопровод
Заводской номер
314-02-80.01.130
Количество на модель
1
№
13
Название детали
Трубопровод
Заводской номер
314-02-80.01.140
Количество на модель
1
№
14
Название детали
Трубопровод
Заводской номер
314-02-80.01.150
Количество на модель
1
№
15
Название детали
Трубопровод
Заводской номер
314-02-80.01.160
Количество на модель
1
№
16
Название детали
Трубопровод
Заводской номер
314-02-80.01.220-10
Количество на модель
1
№
21
Название детали
Фланец сливной
Заводской номер
314-02-80.01.240
Количество на модель
1
№
24
Название детали
Трубопровод
Заводской номер
314-02-80.01.250
Количество на модель
1
№
25
Название детали
Трубопровод (х)
Заводской номер
318-00-80.01.240
Количество на модель
1
№
35
Название детали
Патрубок
Заводской номер
ЭО-3323А.08.02.850
Количество на модель
2
№
38
Название детали
Включатель манометра
Заводской номер
ЭО-3323.01.82.680
Количество на модель
2
№
39
Название детали
Включатель манометра
Заводской номер
ЭО-3322А.23.02.260
Количество на модель
1
№
40
Название детали
Трубопровод
Заводской номер
318-00-80.01.290
Количество на модель
7
№
46
Название детали
Клапан предохранительный
Заводской номер
ЭО-3323А.08.07.110-10
Количество на модель
1
№
50
Название детали
Клапан подпорный
Заводской номер
ЭО-3323А.08.07.110-50
Количество на модель
1
№
51
Название детали
Блок переливных клапанов
Заводской номер
417-10-80.01.100
Количество на модель
1
№
52
Название детали
Трубопровод
Заводской номер
314-02-80.01.320
Количество на модель
1
№
56
Название детали
Трубопровод (х)
Заводской номер
314-02-80.01.400
Количество на модель
2
№
66
Название детали
Трубопровод (х)
Заводской номер
ЭО-3323.08.01.560
Количество на модель
1
№
68
Название детали
Кран
Заводской номер
314-02-80.01.500
Количество на модель
1
№
73
Название детали
Рукав 16х25-1,6 ГОСТ 10362-76 L=250 мм
Заводской номер
214-20-80.01.001
Количество на модель
1
№
83
Название детали
Штуцер
Заводской номер
ЭО-3322А.23.03.004
Количество на модель
1
№
88
Название детали
Рукав х, L=+/-
Заводской номер
222-02-80.01.006
Количество на модель
2
№
89
Название детали
Штуцер
Заводской номер
ЭО-3323А.20.83.012
Количество на модель
1
№
90
Название детали
Штуцер
Заводской номер
ЭО-3323А.08.02.003
Количество на модель
1
№
91
Название детали
Штуцер
Заводской номер
ЭО-3322Б.11.07.015
Количество на модель
1
№
92
Название детали
Хомут
Заводской номер
ЭО-3323А.08.02.007
Количество на модель
4
№
93
Название детали
Фланец
Заводской номер
ЭО-3323.01.80.004
Количество на модель
38
№
95
Название детали
Фланец
Заводской номер
ЭО-3323.01.80.003
Количество на модель
1
№
96
Название детали
Рукав х, ГОСТ L= мм
Заводской номер
314-02-80.01.009
Количество на модель
2
№
97
Название детали
Рукав х, , ГОСТ L= мм
Заводской номер
312-04-80.01.006
Количество на модель
1
№
98
Название детали
Скоба
Заводской номер
ЭО-3323.41.08.006
Количество на модель
2
№
103
Название детали
Бонка
Заводской номер
ЭО-3322А.04.00.003
Количество на модель
8
№
105
Название детали
Болт
Заводской номер
ЭО-3322А.04.00.213
Количество на модель
8
№
106
Название детали
Рукав х, , ГОСТ L= мм
Заводской номер
312-04-80.01.007
Количество на модель
1
№
107
Название детали
Хомут
Заводской номер
ЭО-3322А.04.31.005
Количество на модель
4
№
108
Название детали
Штуцер
Заводской номер
314-02-80.05.001-10
Количество на модель
1
№
109
Название детали
Штуцер
Заводской номер
ЭО-3322А.23.02.001
Количество на модель
1
№
110
Название детали
Штуцер
Заводской номер
ЭО-3322А.24.01.009
Количество на модель
1
№
111
Название детали
Орех
Заводской номер
ЭО-3322Б.48.01.904
Количество на модель
4
№
112
Название детали
Хомут
Заводской номер
Э-302-1-3900-07
Количество на модель
6
№
113
Название детали
Хомут
Заводской номер
НГ-413.010.0.001-10
Количество на модель
1
№
114
Название детали
Заглушка
Заводской номер
СП-71.0.70.002
Количество на модель
1
№
115
Название детали
Гаечный ключ
Заводской номер
СП-71.0.70.001
Количество на модель
1
№
116
Название детали
Прижим
Заводской номер
МГ-300.222.1.002
Количество на модель
4
№
117
Название детали
Прижим
Заводской номер
МГ-300.222.1.004
Количество на модель
2
№
118
Название детали
Тройник
Заводской номер
ЭО-3322В.20.01.001
Количество на модель
3
№
123
Название детали
Болт
Заводской номер
7796.М10-8gх30.88.40Х.019
Количество на модель
4
№
129
Название детали
Болт
Заводской номер
7796.М10-8gх40.88.40Х.019
Количество на модель
76
№
130
Название детали
Болт
Заводской номер
7796.М12-8gх35.88.40Х.019
Количество на модель
8
№
132
Название детали
Болт
Заводской номер
7798.М10-8gх55.88.40Х.019
Количество на модель
6
№
137
Название детали
КОЛЬЦО
Заводской номер
9833.018-022-25-2-3
Количество на модель
1
№
151
Название детали
КОЛЬЦО
Заводской номер
9833.024-028-25-2-3
Количество на модель
1
№
153
Название детали
КОЛЬЦО
Заводской номер
9833.030-035-30-2-3
Количество на модель
24
№
154
Название детали
КОЛЬЦО
Заводской номер
9833.038-044-36-2-3
Количество на модель
3
№
155
Название детали
КОЛЬЦО
Заводской номер
9833.055-060-30-2-3
Количество на модель
2
№
156
Название детали
прокладка
Заводской номер
23358.12М3
Количество на модель
1
№
160
Название детали
прокладка
Заводской номер
23358.18М3
Количество на модель
1
№
161
Название детали
РВД
Заводской номер
РВД12-28(М22х1,5)-650-У
Количество на модель
1
№
186
Название детали
РВД
Заводской номер
РВД12-28(М22х1,5)-1250-У
Количество на модель
1
№
187
Название детали
РВД
Заводской номер
РВД16-30(М27х1,5,0-d.40,90°)-1050-У
Количество на модель
2
№
189
Название детали
РВД
Заводской номер
РВД20-33(М42х2-d.40)-750-У
Количество на модель
1
№
191
Название детали
РВД
Заводской номер
РВД20-33(М42х2,0-d.40,90°)-750-У
Количество на модель
3
№
192
Название детали
РВД
Заводской номер
РВД20-33(М42х2,0-d.40,90°)-1250-У
Количество на модель
6
№
194
Название детали
РВД
Заводской номер
РВД20-33(М42х2,0-d.40,90°)-1450-У
Количество на модель
1
№
195
Название детали
РВД
Заводской номер
РВД20-33(М42х2)-850-У
Количество на модель
1
№
196
Название детали
Манометр
Заводской номер
d.100МПЗ-60МПах1,5
Количество на модель
1
№
200
Название детали
Манометр
Заводской номер
МТП-3-1МПа-1,5
Количество на модель
1
№
202
Название детали
Гидрораспределитель
Заводской номер
214-02-520.00ГР
Количество на модель
1
№
208
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровод | 214-02-80.01.010 | 1 | 1 | 1 | |||
| 3 | Трубопровод | 214-02-80.01.030 | 1 | 1 | 3 | |||
| 5 | Кронштейн | 314-02-80.01.050 | 1 | 1 | 5 | |||
| 11 | Трубопровод | 314-02-80.01.110 | 1 | 1 | 11 | |||
| 12 | Трубопровод | 314-02-80.01.120 | 1 | 1 | 12 | |||
| 13 | Трубопровод | 314-02-80.01.130 | 1 | 1 | 13 | |||
| 14 | Трубопровод | 314-02-80.01.140 | 1 | 1 | 14 | |||
| 15 | Трубопровод | 314-02-80.01.150 | 1 | 1 | 15 | |||
| 16 | Трубопровод | 314-02-80.01.160 | 1 | 1 | 16 | |||
| 21 | Трубопровод | 314-02-80.01.220-10 | 1 | 1 | 21 | |||
| 24 | Фланец сливной | 314-02-80.01.240 | 1 | 1 | 24 | |||
| 25 | Трубопровод | 314-02-80.01.250 | 1 | 1 | 25 | |||
| 35 | Трубопровод (х) | 318-00-80.01.240 | 1 | 1 | 35 | |||
| 38 | Патрубок | ЭО-3323А.08.02.850 | 2 | 2 | 38 | |||
| 39 | Включатель манометра | ЭО-3323.01.82.680 | 2 | 2 | 39 | |||
| 40 | Включатель манометра | ЭО-3322А.23.02.260 | 1 | 1 | 40 | |||
| 46 | Трубопровод | 318-00-80.01.290 | 7 | 7 | 46 | |||
| 50 | Клапан предохранительный | ЭО-3323А.08.07.110-10 | 1 | 1 | 50 | |||
| 51 | Клапан подпорный | ЭО-3323А.08.07.110-50 | 1 | 1 | 51 | |||
| 52 | Блок переливных клапанов | 417-10-80.01.100 | 1 | 1 | 52 | |||
| 56 | Трубопровод | 314-02-80.01.320 | 1 | 1 | 56 | |||
| 66 | Трубопровод (х) | 314-02-80.01.400 | 2 | 2 | 66 | |||
| 68 | Трубопровод (х) | ЭО-3323.08.01.560 | 1 | 1 | 68 | |||
| 73 | Кран | 314-02-80.01.500 | 1 | 1 | 73 | |||
| 83 | Рукав 16х25-1,6 ГОСТ 10362-76 L=250 мм | 214-20-80.01.001 | 1 | 1 | 83 | |||
| 88 | Штуцер | ЭО-3322А.23.03.004 | 1 | 1 | 88 | |||
| 89 | Рукав х, L=+/- | 222-02-80.01.006 | 2 | 2 | 89 | |||
| 90 | Штуцер | ЭО-3323А.20.83.012 | 1 | 1 | 90 | |||
| 91 | Штуцер | ЭО-3323А.08.02.003 | 1 | 1 | 91 | |||
| 92 | Штуцер | ЭО-3322Б.11.07.015 | 1 | 1 | 92 | |||
| 93 | Хомут | ЭО-3323А.08.02.007 | 4 | 4 | 93 | |||
| 95 | Фланец | ЭО-3323.01.80.004 | 38 | 38 | 95 | |||
| 96 | Фланец | ЭО-3323.01.80.003 | 1 | 1 | 96 | |||
| 97 | Рукав х, ГОСТ L= мм | 314-02-80.01.009 | 2 | 2 | 97 | |||
| 98 | Рукав х, , ГОСТ L= мм | 312-04-80.01.006 | 1 | 1 | 98 | |||
| 103 | Скоба | ЭО-3323.41.08.006 | 2 | 2 | 103 | |||
| 105 | Бонка | ЭО-3322А.04.00.003 | 8 | 8 | 105 | |||
| 106 | Болт | ЭО-3322А.04.00.213 | 8 | 8 | 106 | |||
| 107 | Рукав х, , ГОСТ L= мм | 312-04-80.01.007 | 1 | 1 | 107 | |||
| 108 | Хомут | ЭО-3322А.04.31.005 | 4 | 4 | 108 | |||
| 109 | Штуцер | 314-02-80.05.001-10 | 1 | 1 | 109 | |||
| 110 | Штуцер | ЭО-3322А.23.02.001 | 1 | 1 | 110 | |||
| 111 | Штуцер | ЭО-3322А.24.01.009 | 1 | 1 | 111 | |||
| 112 | Орех | ЭО-3322Б.48.01.904 | 4 | 4 | 112 | |||
| 113 | Хомут | Э-302-1-3900-07 | 6 | 6 | 113 | |||
| 114 | Хомут | НГ-413.010.0.001-10 | 1 | 1 | 114 | |||
| 115 | Заглушка | СП-71.0.70.002 | 1 | 1 | 115 | |||
| 116 | Гаечный ключ | СП-71.0.70.001 | 1 | 1 | 116 | |||
| 117 | Прижим | МГ-300.222.1.002 | 4 | 4 | 117 | |||
| 118 | Прижим | МГ-300.222.1.004 | 2 | 2 | 118 | |||
| 123 | Тройник | ЭО-3322В.20.01.001 | 3 | 3 | 123 | |||
| 129 | Болт | 7796.М10-8gх30.88.40Х.019 | 4 | 4 | 129 | |||
| 130 | Болт | 7796.М10-8gх40.88.40Х.019 | 76 | 76 | 130 | |||
| 132 | Болт | 7796.М12-8gх35.88.40Х.019 | 8 | 8 | 132 | |||
| 137 | Болт | 7798.М10-8gх55.88.40Х.019 | 6 | 6 | 137 | |||
| 151 | КОЛЬЦО | 9833.018-022-25-2-3 | 1 | 1 | 151 | |||
| 153 | КОЛЬЦО | 9833.024-028-25-2-3 | 1 | 1 | 153 | |||
| 154 | КОЛЬЦО | 9833.030-035-30-2-3 | 24 | 24 | 154 | |||
| 155 | КОЛЬЦО | 9833.038-044-36-2-3 | 3 | 3 | 155 | |||
| 156 | КОЛЬЦО | 9833.055-060-30-2-3 | 2 | 2 | 156 | |||
| 160 | прокладка | 23358.12М3 | 1 | 1 | 160 | |||
| 161 | прокладка | 23358.18М3 | 1 | 1 | 161 | |||
| 186 | РВД | РВД12-28(М22х1,5)-650-У | 1 | 1 | 186 | |||
| 187 | РВД | РВД12-28(М22х1,5)-1250-У | 1 | 1 | 187 | |||
| 189 | РВД | РВД16-30(М27х1,5,0-d.40,90°)-1050-У | 2 | 2 | 189 | |||
| 191 | РВД | РВД20-33(М42х2-d.40)-750-У | 1 | 1 | 191 | |||
| 192 | РВД | РВД20-33(М42х2,0-d.40,90°)-750-У | 3 | 3 | 192 | |||
| 194 | РВД | РВД20-33(М42х2,0-d.40,90°)-1250-У | 6 | 6 | 194 | |||
| 195 | РВД | РВД20-33(М42х2,0-d.40,90°)-1450-У | 1 | 1 | 195 | |||
| 196 | РВД | РВД20-33(М42х2)-850-У | 1 | 1 | 196 | |||
| 200 | Манометр | d.100МПЗ-60МПах1,5 | 1 | 1 | 200 | |||
| 202 | Манометр | МТП-3-1МПа-1,5 | 1 | 1 | 202 | |||
| 208 | Гидрораспределитель | 214-02-520.00ГР | 1 | 1 | 208 |
