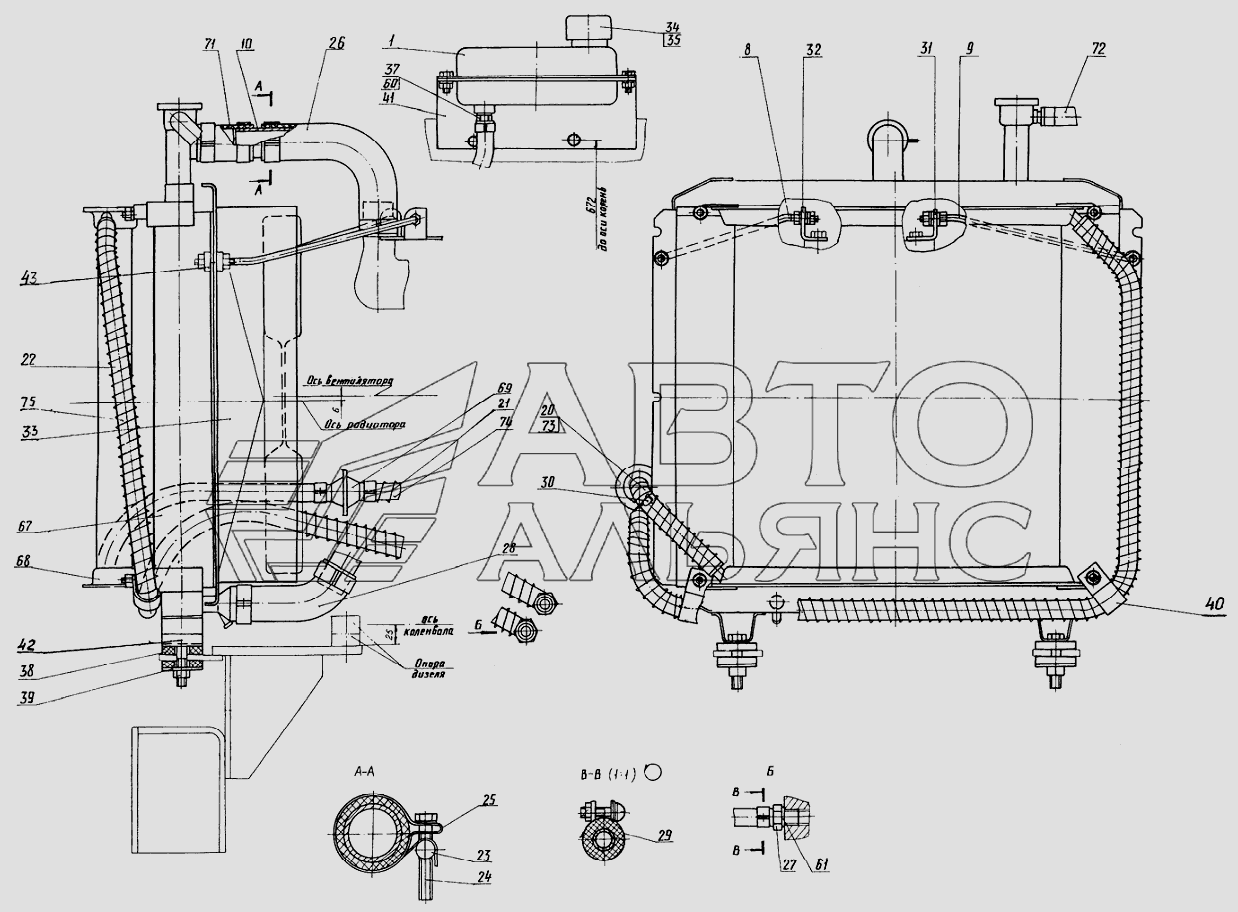

- Установка радиаторов
100%
Название детали
Бачок
Заводской номер
16.03.14.100
Количество на модель
1
№
1
Название детали
Тяга
Заводской номер
314-02-03.07.001
Количество на модель
1
№
8
Название детали
Тяга
Заводской номер
314-02-03.07.002
Количество на модель
1
№
9
Название детали
Патрубок (Труба х ГОСТ L= мм)
Заводской номер
314-02-03.07.003
Количество на модель
1
№
10
Название детали
Обложка
Заводской номер
005-01-03.02.004
Количество на модель
1
№
20
Название детали
Обложка
Заводской номер
005-01-03.02.005
Количество на модель
1
№
21
Название детали
Бонка
Заводской номер
ЭО-3322А.04.00.003
Количество на модель
6
№
23
Название детали
Болт
Заводской номер
ЭО-3322А.04.00.213
Количество на модель
6
№
24
Название детали
Хомут
Заводской номер
ЭО-3322А.04.31.005
Количество на модель
6
№
25
Название детали
Шланг
Заводской номер
ЭО-3323.04.04.002
Количество на модель
1
№
26
Название детали
Штуцер
Заводской номер
ЭО-3323.04.04.003
Количество на модель
2
№
27
Название детали
Шланг
Заводской номер
ЭО-3323.04.04.012
Количество на модель
1
№
28
Название детали
Хомут
Заводской номер
ЭО-3323.01.90.005
Количество на модель
8
№
29
Название детали
Хомутик
Заводской номер
Э302-1-1600-14
Количество на модель
2
№
30
Название детали
Кронштейн
Заводской номер
ЭО-3323.04.04.019
Количество на модель
1
№
31
Название детали
Кронштейн
Заводской номер
ЭО-3323.04.04.020
Количество на модель
1
№
32
Название детали
Диффузор
Заводской номер
13.04.20.001
Количество на модель
1
№
33
Название детали
Крышка
Заводской номер
16.03.14.003
Количество на модель
1
№
34
Название детали
Крышка
Заводской номер
16.03.14.001
Количество на модель
1
№
34
Название детали
прокладка
Заводской номер
16.03.14.002
Количество на модель
1
№
35
Название детали
Штуцер
Заводской номер
16.03.16.002
Количество на модель
1
№
37
Название детали
прокладка
Заводской номер
16.03.16.005
Количество на модель
4
№
38
Название детали
Шайба
Заводской номер
ЭО-3322А.24.00.004
Количество на модель
2
№
39
Название детали
Прижим
Заводской номер
ЭО-3322А.02.05.016
Количество на модель
2
№
40
Название детали
Кронштейн
Заводской номер
005-04-03.11.019
Количество на модель
1
№
41
Название детали
Шайба
Заводской номер
314-02-03.00.002-10
Количество на модель
2
№
42
Название детали
Упругая втулка
Заводской номер
225-01-03.02.103
Количество на модель
4
№
43
Название детали
прокладка
Заводской номер
23358.14М3
Количество на модель
1
№
60
Название детали
прокладка
Заводской номер
23358.20М3
Количество на модель
2
№
61
Название детали
Водяной радиатор
Заводской номер
314-02-1301010
Количество на модель
1
№
67
Название детали
Радиатор масляный
Заводской номер
РМ100-1013030
Количество на модель
1
№
68
Название детали
Фильтр
Заводской номер
70-1405230
Количество на модель
1
№
69
Название детали
Рукав х, (L=мм)
Заводской номер
ГОСТ10362-76
Количество на модель
1
№
71
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Бачок | 16.03.14.100 | 1 | 1 | 1 | |||
| 8 | Тяга | 314-02-03.07.001 | 1 | 1 | 8 | |||
| 9 | Тяга | 314-02-03.07.002 | 1 | 1 | 9 | |||
| 10 | Патрубок (Труба х ГОСТ L= мм) | 314-02-03.07.003 | 1 | 1 | 10 | |||
| 20 | Обложка | 005-01-03.02.004 | 1 | 1 | 20 | |||
| 21 | Обложка | 005-01-03.02.005 | 1 | 1 | 21 | |||
| 23 | Бонка | ЭО-3322А.04.00.003 | 6 | 6 | 23 | |||
| 24 | Болт | ЭО-3322А.04.00.213 | 6 | 6 | 24 | |||
| 25 | Хомут | ЭО-3322А.04.31.005 | 6 | 6 | 25 | |||
| 26 | Шланг | ЭО-3323.04.04.002 | 1 | 1 | 26 | |||
| 27 | Штуцер | ЭО-3323.04.04.003 | 2 | 2 | 27 | |||
| 28 | Шланг | ЭО-3323.04.04.012 | 1 | 1 | 28 | |||
| 29 | Хомут | ЭО-3323.01.90.005 | 8 | 8 | 29 | |||
| 30 | Хомутик | Э302-1-1600-14 | 2 | 2 | 30 | |||
| 31 | Кронштейн | ЭО-3323.04.04.019 | 1 | 1 | 31 | |||
| 32 | Кронштейн | ЭО-3323.04.04.020 | 1 | 1 | 32 | |||
| 33 | Диффузор | 13.04.20.001 | 1 | 1 | 33 | |||
| 34 | Крышка | 16.03.14.003 | 1 | 1 | 34 | |||
| 34 | Крышка | 16.03.14.001 | 1 | 1 | 34 | |||
| 35 | прокладка | 16.03.14.002 | 1 | 1 | 35 | |||
| 37 | Штуцер | 16.03.16.002 | 1 | 1 | 37 | |||
| 38 | прокладка | 16.03.16.005 | 4 | 4 | 38 | |||
| 39 | Шайба | ЭО-3322А.24.00.004 | 2 | 2 | 39 | |||
| 40 | Прижим | ЭО-3322А.02.05.016 | 2 | 2 | 40 | |||
| 41 | Кронштейн | 005-04-03.11.019 | 1 | 1 | 41 | |||
| 42 | Шайба | 314-02-03.00.002-10 | 2 | 2 | 42 | |||
| 43 | Упругая втулка | 225-01-03.02.103 | 4 | 4 | 43 | |||
| 60 | прокладка | 23358.14М3 | 1 | 1 | 60 | |||
| 61 | прокладка | 23358.20М3 | 2 | 2 | 61 | |||
| 67 | Водяной радиатор | 314-02-1301010 | 1 | 1 | 67 | |||
| 68 | Радиатор масляный | РМ100-1013030 | 1 | 1 | 68 | |||
| 69 | Фильтр | 70-1405230 | 1 | 1 | 69 | |||
| 71 | Рукав х, (L=мм) | ГОСТ10362-76 | 1 | 1 | 71 |
