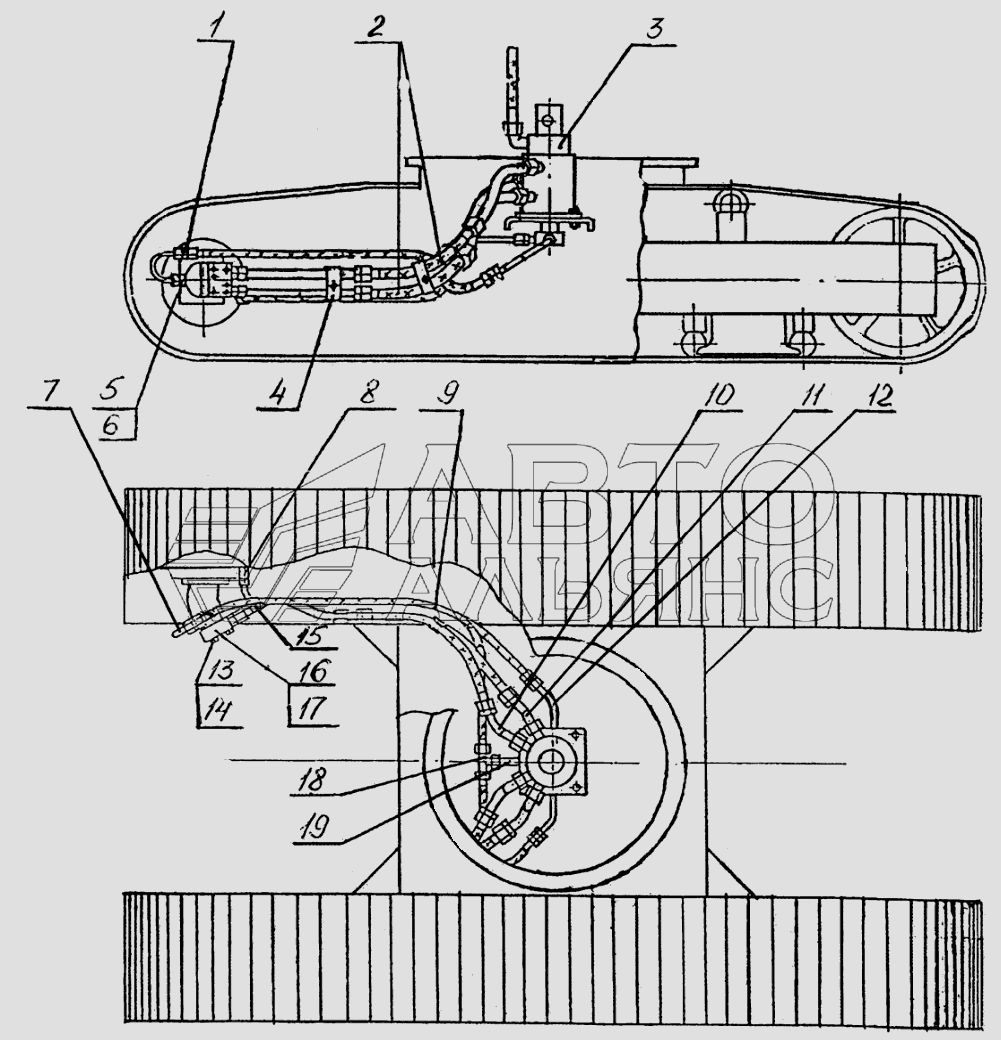

- Гидрооборудование на ходовой раме (г/м ПСМ)
100%
Название детали
Штуцер
Заводской номер
ЭО-3322А.24.01.009
Количество на модель
4
№
1
Название детали
РВД
Заводской номер
РВД20-33(М42х2)-1650-У
Количество на модель
4
№
2
Название детали
Коллектор
Заводской номер
ЭО-3123.31.12.300
Количество на модель
1
№
3
Название детали
Скоба
Заводской номер
ЭО-3323.41.08.006
Количество на модель
8
№
4
Название детали
Штуцер
Заводской номер
ЭО-3322А.23.02.001
Количество на модель
2
№
5
Название детали
прокладка
Заводской номер
23358.18М3
Количество на модель
2
№
6
Название детали
Трубопровод
Заводской номер
18.31.12.010
Количество на модель
2
№
7
Название детали
Штуцер
Заводской номер
ЭО-3123.31.12.003
Количество на модель
2
№
8
Название детали
РВД
Заводской номер
РВД12-28(М22х1,5)-1250-У
Количество на модель
2
№
9
Название детали
Трубопровод
Заводской номер
ЭО-3123.31.12.060
Количество на модель
2
№
10
Название детали
Трубопровод
Заводской номер
ЭО-3123.31.12.070
Количество на модель
2
№
11
Название детали
Трубопровод
Заводской номер
18.31.12.020
Количество на модель
2
№
12
Название детали
Болт
Заводской номер
7796.ВM10-8gх55.88.40Х.019
Количество на модель
12
№
13
Название детали
Шайба
Заводской номер
6402.10.65Г.019
Количество на модель
12
№
14
Название детали
Рукав (L= мм)
Заводской номер
ЭО-3323А.07.31.210
Количество на модель
2
№
15
Название детали
Блок переливных клапанов
Заводской номер
ЭО-3123.31.12.200
Количество на модель
2
№
16
Название детали
КОЛЬЦО
Заводской номер
9833.030-035-30-2-3
Количество на модель
4
№
17
Название детали
Тройник
Заводской номер
ЭО-3322А.24.01.004
Количество на модель
1
№
18
Название детали
Трубопровод
Заводской номер
ЭО-3123.31.12.130
Количество на модель
1
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцер | ЭО-3322А.24.01.009 | 4 | 4 | 1 | |||
| 2 | РВД | РВД20-33(М42х2)-1650-У | 4 | 4 | 2 | |||
| 3 | Коллектор | ЭО-3123.31.12.300 | 1 | 1 | 3 | |||
| 4 | Скоба | ЭО-3323.41.08.006 | 8 | 8 | 4 | |||
| 5 | Штуцер | ЭО-3322А.23.02.001 | 2 | 2 | 5 | |||
| 6 | прокладка | 23358.18М3 | 2 | 2 | 6 | |||
| 7 | Трубопровод | 18.31.12.010 | 2 | 2 | 7 | |||
| 8 | Штуцер | ЭО-3123.31.12.003 | 2 | 2 | 8 | |||
| 9 | РВД | РВД12-28(М22х1,5)-1250-У | 2 | 2 | 9 | |||
| 10 | Трубопровод | ЭО-3123.31.12.060 | 2 | 2 | 10 | |||
| 11 | Трубопровод | ЭО-3123.31.12.070 | 2 | 2 | 11 | |||
| 12 | Трубопровод | 18.31.12.020 | 2 | 2 | 12 | |||
| 13 | Болт | 7796.ВM10-8gх55.88.40Х.019 | 12 | 12 | 13 | |||
| 14 | Шайба | 6402.10.65Г.019 | 12 | 12 | 14 | |||
| 15 | Рукав (L= мм) | ЭО-3323А.07.31.210 | 2 | 2 | 15 | |||
| 16 | Блок переливных клапанов | ЭО-3123.31.12.200 | 2 | 2 | 16 | |||
| 17 | КОЛЬЦО | 9833.030-035-30-2-3 | 4 | 4 | 17 | |||
| 18 | Тройник | ЭО-3322А.24.01.004 | 1 | 1 | 18 | |||
| 19 | Трубопровод | ЭО-3123.31.12.130 | 1 | 1 | 19 |
