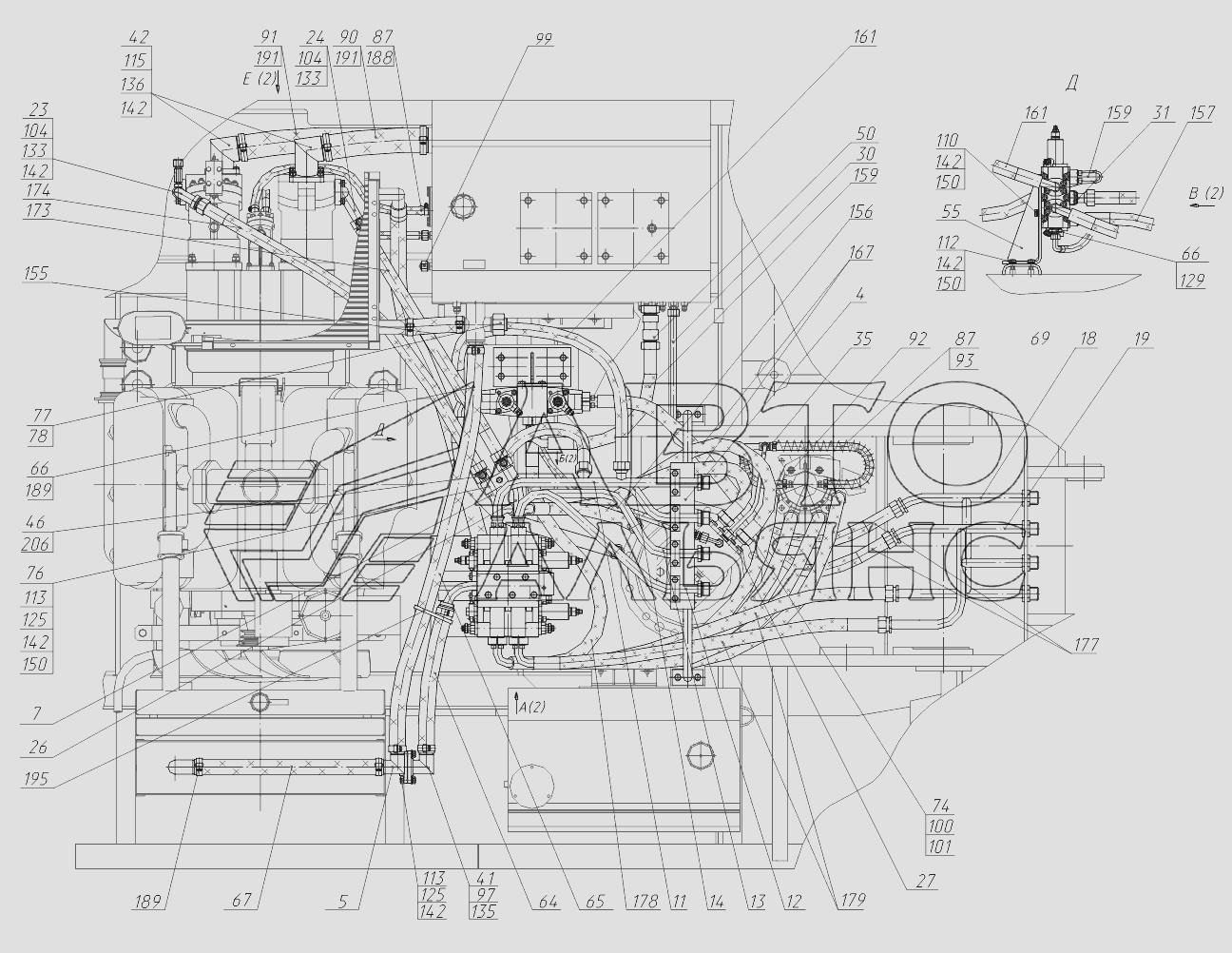

220-20-80.01.000-20 Трубопроводы на поворотной платформе
100%
Название детали
Трубопровод
Заводской номер
320-26-80.01.010
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
320-30-80.01.010
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
320-30-80.01.050
Количество на модель
2
№
5
Название детали
Трубопровод
Заводской номер
320-30-80.01.070
Количество на модель
1
№
7
Название детали
Трубопровод
Заводской номер
320-30-80.01.110
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
320-30-80.01.120
Количество на модель
1
№
12
Название детали
Трубопровод
Заводской номер
320-30-80.01.130
Количество на модель
1
№
13
Название детали
Трубопровод
Заводской номер
320-30-80.01.140
Количество на модель
1
№
14
Название детали
Трубопровод
Заводской номер
320-30-80.01.180
Количество на модель
1
№
18
Название детали
Трубопровод
Заводской номер
320-30-80.01.190
Количество на модель
1
№
19
Название детали
Трубопровод
Заводской номер
220-00-80.01.020
Количество на модель
1
№
23
Название детали
Трубопровод
Заводской номер
220-00-80.01.030
Количество на модель
1
№
24
Название детали
Фланец сварной
Заводской номер
220-00-80.01.130
Количество на модель
1
№
25
Название детали
Трубопровод
Заводской номер
220-00-80.01.250
Количество на модель
1
№
26
Название детали
Трубопровод
Заводской номер
214-02-80.01.030
Количество на модель
1
№
30
Название детали
Переходник
Заводской номер
312-04-80.01.310
Количество на модель
3
№
31
Название детали
Трубопровод (х)
Заводской номер
318-00-80.01.240
Количество на модель
1
№
35
Название детали
Трубопровод
Заводской номер
318-00-80.01.290
Количество на модель
2
№
37
Название детали
Трубопровод
Заводской номер
005-04-80.01.400
Количество на модель
1
№
41
Название детали
Патрубок
Заводской номер
422-00-80.01.230
Количество на модель
2
№
42
Название детали
Включатель манометра
Заводской номер
ЭО-3323.01.82.680
Количество на модель
4
№
46
Название детали
Клапан предохранительный
Заводской номер
314-02-80.01.600
Количество на модель
1
№
50
Название детали
Кронштейн
Заводской номер
314-02-80.01.050
Количество на модель
1
№
54
Название детали
Кронштейн
Заводской номер
222-00-01.260
Количество на модель
1
№
55
Название детали
Блок переливных клапанов
Заводской номер
520.70.00.000-10
Количество на модель
1
№
57
Название детали
Клапан предохранительный
Заводской номер
ЭО-3323А.08.07.110-10
Количество на модель
1
№
58
Название детали
Клапан подпорный
Заводской номер
ЭО-3323А.08.07.110-20
Количество на модель
1
№
59
Название детали
Рукав 40х51-1.6
Заводской номер
320-30-80.01.002
Количество на модель
2
№
63
Название детали
Рукав 40х51-1.6
Заводской номер
320-30-80.01.003
Количество на модель
1
№
64
Название детали
Рукав 40х51-1.6
Заводской номер
320-30-80.01.004
Количество на модель
1
№
65
Название детали
Рукав 40х51-1.6
Заводской номер
320-30-80.01.005
Количество на модель
1
№
66
Название детали
Рукав 40х51-1.6
Заводской номер
320-30-80.01.006
Количество на модель
1
№
67
Название детали
Скоба
Заводской номер
ЭО-3323.41.08.006
Количество на модель
2
№
76
Название детали
Гайка накидная
Заводской номер
СП-71.070.001
Количество на модель
1
№
77
Название детали
Заглушка
Заводской номер
СП-71.070.002
Количество на модель
1
№
78
Название детали
Штуцер
Заводской номер
ЭО-3323.08.02.003
Количество на модель
1
№
82
Название детали
Штуцер
Заводской номер
ЭО-3322Б.11.07.015
Количество на модель
1
№
83
Название детали
Штуцер
Заводской номер
ЭО-3323.20.83.012
Количество на модель
1
№
84
Название детали
Штуцер
Заводской номер
ЭО-3322А.23.03.001
Количество на модель
1
№
85
Название детали
Штуцер
Заводской номер
ЭО-3322А.23.03.004
Количество на модель
1
№
86
Название детали
Рукав 16х25-1.6
Заводской номер
220-02-80.01.006
Количество на модель
2
№
87
Название детали
Рукав 16х25-1.6
Заводской номер
220-00-80.01.002
Количество на модель
1
№
90
Название детали
Рукав 16х25-1.6
Заводской номер
220-00-80.01.003
Количество на модель
1
№
91
Название детали
Рукав 16х25-1,6 ГОСТ 10362-76 L=250 мм
Заводской номер
214-20-80.01.001
Количество на модель
1
№
92
Название детали
Обложка
Заводской номер
314-02-03.03.001
Количество на модель
1
№
93
Название детали
Тройник
Заводской номер
314-20-80.02.007-10
Количество на модель
1
№
94
Название детали
Штуцер
Заводской номер
314-02-80.05.001-10
Количество на модель
1
№
96
Название детали
Полукольцо
Заводской номер
ЭО-3322А.04.08.016-10
Количество на модель
2
№
97
Название детали
Прижим
Заводской номер
МГ-300.222.1.002
Количество на модель
4
№
98
Название детали
Гаечный ключ
Заводской номер
Э302.1-1233-01
Количество на модель
1
№
99
Название детали
Орех
Заводской номер
ЭО-3322Б.48.01.904
Количество на модель
4
№
102
Название детали
Болт
Заводской номер
М10-6gх30.88.35Х.016
Количество на модель
4
№
103
Название детали
Болт
Заводской номер
М12-6gх35.88.35Х.016
Количество на модель
16
№
104
Название детали
Болт
Заводской номер
М10-6gх40.58.016
Количество на модель
4
№
108
Название детали
Болт
Заводской номер
М10-6gх85.58.016
Количество на модель
8
№
109
Название детали
Болт
Заводской номер
М12-6gх30.58.016
Количество на модель
12
№
110
Название детали
Болт
Заводской номер
М12-6gх45.58.016
Количество на модель
10
№
112
Название детали
Болт
Заводской номер
М12-6gх50.58.016
Количество на модель
15
№
113
Название детали
Винт
Заводской номер
М10-6gx35.88.35X.016
Количество на модель
92
№
119
Название детали
Орех
Заводской номер
М10-6Н.5.016
Количество на модель
12
№
124
Название детали
Орех
Заводской номер
М12-6Н.5.016
Количество на модель
5
№
125
Название детали
Кольцо
Заводской номер
018-022-25-2-3
Количество на модель
1
№
127
Название детали
КОЛЬЦО
Заводской номер
024-028-25-2-3
Количество на модель
1
№
129
Название детали
Кольцо- -
Заводской номер
030-035-30-2-3
Количество на модель
27
№
131
Название детали
КОЛЬЦО
Заводской номер
038-044-36-2-3
Количество на модель
10
№
133
Название детали
КОЛЬЦО
Заводской номер
049-055-36-2-3
Количество на модель
1
№
135
Название детали
КОЛЬЦО
Заводской номер
070-078-46-2-3
Количество на модель
2
№
136
Название детали
Прокладка
Заводской номер
18М3
Количество на модель
1
№
139
Название детали
Шайба
Заводской номер
10.65Г.016
Количество на модель
108
№
141
Название детали
Шайба
Заводской номер
12.65Г.016
Количество на модель
59
№
142
Название детали
Шайба
Заводской номер
С10.01.08кп.019
Количество на модель
12
№
149
Название детали
Шайба
Заводской номер
С12.01.08кп.019
Количество на модель
22
№
150
Название детали
РВД
Заводской номер
12-28М22х1.5,0°-М22х1.5,90°-650-У
Количество на модель
1
№
154
Название детали
РВД
Заводской номер
12-28М22х1.5,0°-М22х1.5,90°-850-У
Количество на модель
2
№
155
Название детали
РВД
Заводской номер
20-33М42х2,0°-d.40,0°-750-У
Количество на модель
1
№
158
Название детали
РВД
Заводской номер
20-33М42х2,0°-d.40,90°-750-У
Количество на модель
2
№
159
Название детали
РВД
Заводской номер
20-33М42х2,0°-d.40,90°-1050-У
Количество на модель
1
№
161
Название детали
РВД
Заводской номер
20-33М42х2,0°-d.40,90°-1250-У
Количество на модель
1
№
162
Название детали
РВД
Заводской номер
20-33М42х2,0°-d.40,90°-1450-У
Количество на модель
2
№
167
Название детали
РВД
Заводской номер
25-32М42х2-1250-У
Количество на модель
1
№
173
Название детали
РВД
Заводской номер
25-33М42х2-1450-У
Количество на модель
1
№
174
Название детали
РВД
Заводской номер
20-33М42х2,0°-d.40,0°-1250-У
Количество на модель
2
№
177
Название детали
РВД
Заводской номер
25-32М42х2,0°-d.40,0°-1250-У
Количество на модель
1
№
178
Название детали
РВД
Заводской номер
25-32М42х2,0°-d.40,90°-1450-У
Количество на модель
5
№
179
Название детали
РВД
Заводской номер
25-32М42х2,0°-d.40,90°-1650-У
Количество на модель
1
№
180
Название детали
Полуфланец FLH-6
Заводской номер
6000PSI234420603/4
Количество на модель
46
№
184
Название детали
Хомут АВА
Заводской номер
19-28
Количество на модель
6
№
188
Название детали
Хомут
Заводской номер
38-50
Количество на модель
12
№
189
Название детали
Хомут АВА
Заводской номер
87-112
Количество на модель
4
№
191
Название детали
Хомут пластиковый
Заводской номер
ДКС7.6х200
Количество на модель
1
№
195
Название детали
прокладка
Заводской номер
400-765-5590
Количество на модель
1
№
197
Название детали
прокладка
Заводской номер
400-768-5590
Количество на модель
№
198
Название детали
Герметик Loctite-542
Заводской номер
Loctite-542
Количество на модель
№
206
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровод | 320-26-80.01.010 | 1 | 1 | 1 | |||
| 4 | Кронштейн | 320-30-80.01.010 | 1 | 1 | 4 | |||
| 5 | Трубопровод | 320-30-80.01.050 | 2 | 2 | 5 | |||
| 7 | Трубопровод | 320-30-80.01.070 | 1 | 1 | 7 | |||
| 11 | Трубопровод | 320-30-80.01.110 | 1 | 1 | 11 | |||
| 12 | Трубопровод | 320-30-80.01.120 | 1 | 1 | 12 | |||
| 13 | Трубопровод | 320-30-80.01.130 | 1 | 1 | 13 | |||
| 14 | Трубопровод | 320-30-80.01.140 | 1 | 1 | 14 | |||
| 18 | Трубопровод | 320-30-80.01.180 | 1 | 1 | 18 | |||
| 19 | Трубопровод | 320-30-80.01.190 | 1 | 1 | 19 | |||
| 23 | Трубопровод | 220-00-80.01.020 | 1 | 1 | 23 | |||
| 24 | Трубопровод | 220-00-80.01.030 | 1 | 1 | 24 | |||
| 25 | Фланец сварной | 220-00-80.01.130 | 1 | 1 | 25 | |||
| 26 | Трубопровод | 220-00-80.01.250 | 1 | 1 | 26 | |||
| 30 | Трубопровод | 214-02-80.01.030 | 1 | 1 | 30 | |||
| 31 | Переходник | 312-04-80.01.310 | 3 | 3 | 31 | |||
| 35 | Трубопровод (х) | 318-00-80.01.240 | 1 | 1 | 35 | |||
| 37 | Трубопровод | 318-00-80.01.290 | 2 | 2 | 37 | |||
| 41 | Трубопровод | 005-04-80.01.400 | 1 | 1 | 41 | |||
| 42 | Патрубок | 422-00-80.01.230 | 2 | 2 | 42 | |||
| 46 | Включатель манометра | ЭО-3323.01.82.680 | 4 | 4 | 46 | |||
| 50 | Клапан предохранительный | 314-02-80.01.600 | 1 | 1 | 50 | |||
| 54 | Кронштейн | 314-02-80.01.050 | 1 | 1 | 54 | |||
| 55 | Кронштейн | 222-00-01.260 | 1 | 1 | 55 | |||
| 57 | Блок переливных клапанов | 520.70.00.000-10 | 1 | 1 | 57 | |||
| 58 | Клапан предохранительный | ЭО-3323А.08.07.110-10 | 1 | 1 | 58 | |||
| 59 | Клапан подпорный | ЭО-3323А.08.07.110-20 | 1 | 1 | 59 | |||
| 63 | Рукав 40х51-1.6 | 320-30-80.01.002 | 2 | 2 | 63 | |||
| 64 | Рукав 40х51-1.6 | 320-30-80.01.003 | 1 | 1 | 64 | |||
| 65 | Рукав 40х51-1.6 | 320-30-80.01.004 | 1 | 1 | 65 | |||
| 66 | Рукав 40х51-1.6 | 320-30-80.01.005 | 1 | 1 | 66 | |||
| 67 | Рукав 40х51-1.6 | 320-30-80.01.006 | 1 | 1 | 67 | |||
| 76 | Скоба | ЭО-3323.41.08.006 | 2 | 2 | 76 | |||
| 77 | Гайка накидная | СП-71.070.001 | 1 | 1 | 77 | |||
| 78 | Заглушка | СП-71.070.002 | 1 | 1 | 78 | |||
| 82 | Штуцер | ЭО-3323.08.02.003 | 1 | 1 | 82 | |||
| 83 | Штуцер | ЭО-3322Б.11.07.015 | 1 | 1 | 83 | |||
| 84 | Штуцер | ЭО-3323.20.83.012 | 1 | 1 | 84 | |||
| 85 | Штуцер | ЭО-3322А.23.03.001 | 1 | 1 | 85 | |||
| 86 | Штуцер | ЭО-3322А.23.03.004 | 1 | 1 | 86 | |||
| 87 | Рукав 16х25-1.6 | 220-02-80.01.006 | 2 | 2 | 87 | |||
| 90 | Рукав 16х25-1.6 | 220-00-80.01.002 | 1 | 1 | 90 | |||
| 91 | Рукав 16х25-1.6 | 220-00-80.01.003 | 1 | 1 | 91 | |||
| 92 | Рукав 16х25-1,6 ГОСТ 10362-76 L=250 мм | 214-20-80.01.001 | 1 | 1 | 92 | |||
| 93 | Обложка | 314-02-03.03.001 | 1 | 1 | 93 | |||
| 94 | Тройник | 314-20-80.02.007-10 | 1 | 1 | 94 | |||
| 96 | Штуцер | 314-02-80.05.001-10 | 1 | 1 | 96 | |||
| 97 | Полукольцо | ЭО-3322А.04.08.016-10 | 2 | 2 | 97 | |||
| 98 | Прижим | МГ-300.222.1.002 | 4 | 4 | 98 | |||
| 99 | Гаечный ключ | Э302.1-1233-01 | 1 | 1 | 99 | |||
| 102 | Орех | ЭО-3322Б.48.01.904 | 4 | 4 | 102 | |||
| 103 | Болт | М10-6gх30.88.35Х.016 | 4 | 4 | 103 | |||
| 104 | Болт | М12-6gх35.88.35Х.016 | 16 | 16 | 104 | |||
| 108 | Болт | М10-6gх40.58.016 | 4 | 4 | 108 | |||
| 109 | Болт | М10-6gх85.58.016 | 8 | 8 | 109 | |||
| 110 | Болт | М12-6gх30.58.016 | 12 | 12 | 110 | |||
| 112 | Болт | М12-6gх45.58.016 | 10 | 10 | 112 | |||
| 113 | Болт | М12-6gх50.58.016 | 15 | 15 | 113 | |||
| 119 | Винт | М10-6gx35.88.35X.016 | 92 | 92 | 119 | |||
| 124 | Орех | М10-6Н.5.016 | 12 | 12 | 124 | |||
| 125 | Орех | М12-6Н.5.016 | 5 | 5 | 125 | |||
| 127 | Кольцо | 018-022-25-2-3 | 1 | 1 | 127 | |||
| 129 | КОЛЬЦО | 024-028-25-2-3 | 1 | 1 | 129 | |||
| 131 | Кольцо- - | 030-035-30-2-3 | 27 | 27 | 131 | |||
| 133 | КОЛЬЦО | 038-044-36-2-3 | 10 | 10 | 133 | |||
| 135 | КОЛЬЦО | 049-055-36-2-3 | 1 | 1 | 135 | |||
| 136 | КОЛЬЦО | 070-078-46-2-3 | 2 | 2 | 136 | |||
| 139 | Прокладка | 18М3 | 1 | 1 | 139 | |||
| 141 | Шайба | 10.65Г.016 | 108 | 108 | 141 | |||
| 142 | Шайба | 12.65Г.016 | 59 | 59 | 142 | |||
| 149 | Шайба | С10.01.08кп.019 | 12 | 12 | 149 | |||
| 150 | Шайба | С12.01.08кп.019 | 22 | 22 | 150 | |||
| 154 | РВД | 12-28М22х1.5,0°-М22х1.5,90°-650-У | 1 | 1 | 154 | |||
| 155 | РВД | 12-28М22х1.5,0°-М22х1.5,90°-850-У | 2 | 2 | 155 | |||
| 158 | РВД | 20-33М42х2,0°-d.40,0°-750-У | 1 | 1 | 158 | |||
| 159 | РВД | 20-33М42х2,0°-d.40,90°-750-У | 2 | 2 | 159 | |||
| 161 | РВД | 20-33М42х2,0°-d.40,90°-1050-У | 1 | 1 | 161 | |||
| 162 | РВД | 20-33М42х2,0°-d.40,90°-1250-У | 1 | 1 | 162 | |||
| 167 | РВД | 20-33М42х2,0°-d.40,90°-1450-У | 2 | 2 | 167 | |||
| 173 | РВД | 25-32М42х2-1250-У | 1 | 1 | 173 | |||
| 174 | РВД | 25-33М42х2-1450-У | 1 | 1 | 174 | |||
| 177 | РВД | 20-33М42х2,0°-d.40,0°-1250-У | 2 | 2 | 177 | |||
| 178 | РВД | 25-32М42х2,0°-d.40,0°-1250-У | 1 | 1 | 178 | |||
| 179 | РВД | 25-32М42х2,0°-d.40,90°-1450-У | 5 | 5 | 179 | |||
| 180 | РВД | 25-32М42х2,0°-d.40,90°-1650-У | 1 | 1 | 180 | |||
| 184 | Полуфланец FLH-6 | 6000PSI234420603/4 | 46 | 46 | 184 | |||
| 188 | Хомут АВА | 19-28 | 6 | 6 | 188 | |||
| 189 | Хомут | 38-50 | 12 | 12 | 189 | |||
| 191 | Хомут АВА | 87-112 | 4 | 4 | 191 | |||
| 195 | Хомут пластиковый | ДКС7.6х200 | 1 | 1 | 195 | |||
| 197 | прокладка | 400-765-5590 | 1 | 1 | 197 | |||
| 198 | прокладка | 400-768-5590 | 198 | |||||
| 206 | Герметик Loctite-542 | Loctite-542 | 206 |
