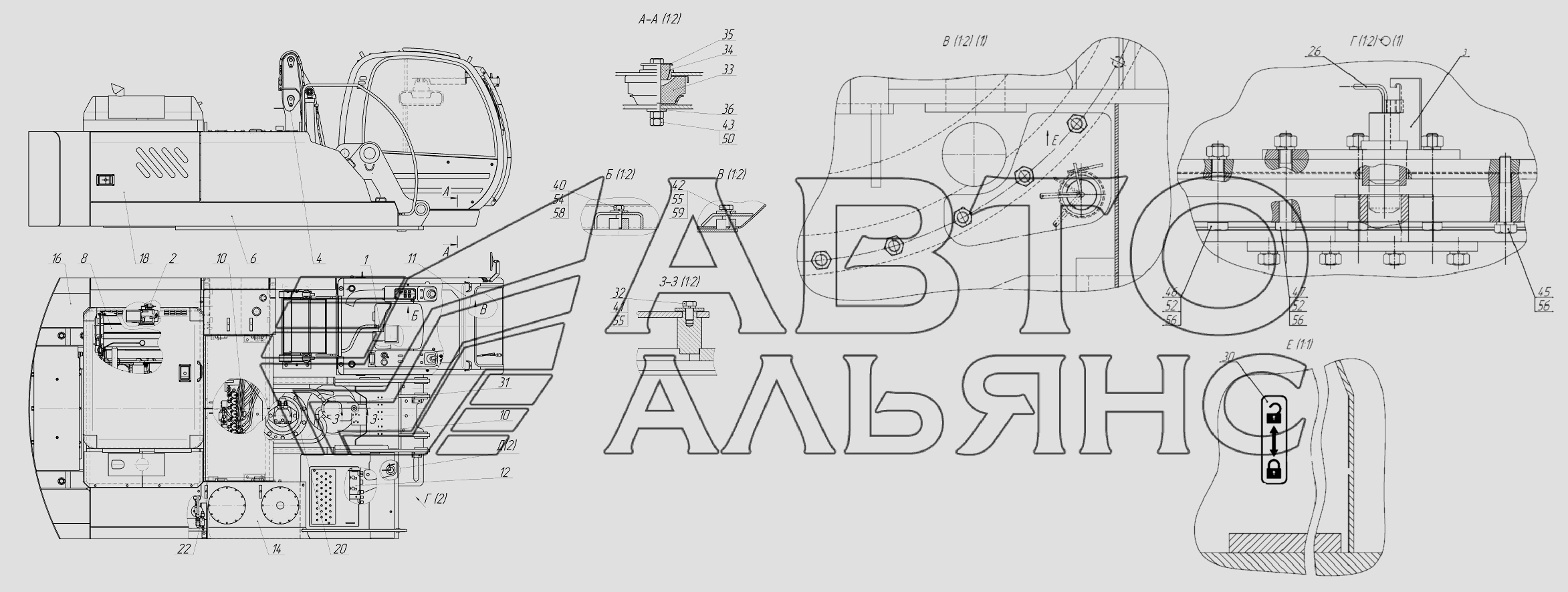

Платформа поворотная с механизмами
100%
Название детали
Подключение отопителя
Заводской номер
262.22.00.300
Количество на модель
1
№
1
Название детали
Установка подогревателя
Заводской номер
262.01.00.500-01
Количество на модель
1
№
2
Название детали
Кронштейн стопора
Заводской номер
262.07.00.150
Количество на модель
1
№
3
Название детали
Механизм подъёма кабины
Заводской номер
262.22.01.000
Количество на модель
1
№
4
Название детали
Платформа поворотная
Заводской номер
262.37.00.000
Количество на модель
1
№
6
Название детали
установка силовая
Заводской номер
262.43.00.000
Количество на модель
1
№
8
Название детали
Гидросистема силовая
Заводской номер
262.54.00.000
Количество на модель
1
№
10
Название детали
Кабина с оборудованием
Заводской номер
262.63.00.000-10
Количество на модель
1
№
11
Название детали
Электрооборудование
Заводской номер
262.66.31.000
Количество на модель
1
№
12
Название детали
Установка баков
Заводской номер
262.72.03.000
Количество на модель
1
№
14
Название детали
Установка контргруза
Заводской номер
262.75.00.000
Количество на модель
1
№
16
Название детали
Установка капотов
Заводской номер
262.78.50.000
Количество на модель
1
№
18
Название детали
Установка механизма поворота
Заводской номер
262.82.00.000
Количество на модель
1
№
20
Название детали
Гидросистема управления
Заводской номер
262.93.00.000
Количество на модель
1
№
22
Название детали
Стопор
Заводской номер
262.10.00.010
Количество на модель
1
№
26
Название детали
Пластина указательная
Заводской номер
4225А.01.36.004
Количество на модель
1
№
30
Название детали
Стопор
Заводской номер
4227.16.22.001
Количество на модель
1
№
31
Название детали
Шайба
Заводской номер
4227.16.22.002
Количество на модель
1
№
32
Название детали
АМОРТИЗАТОР
Заводской номер
005-04-04.00.007
Количество на модель
4
№
33
Название детали
АМОРТИЗАТОР
Заводской номер
005-04-04.00.008
Количество на модель
4
№
34
Название детали
Крышка
Заводской номер
005-04-04.00.009
Количество на модель
4
№
35
Название детали
Шайба
Заводской номер
005-04-04.00.010
Количество на модель
4
№
36
Название детали
Болт
Заводской номер
7798.М12-8gх40.56.019
Количество на модель
2
№
40
Название детали
Болт
Заводской номер
7798.М16-8gх30.88.019
Количество на модель
1
№
41
Название детали
Болт
Заводской номер
7798.М16-8gх40.88.019
Количество на модель
4
№
42
Название детали
Болт
Заводской номер
7798.М16-8gх125.109.40Х.019
Количество на модель
4
№
43
Название детали
Болт
Заводской номер
22353.М24-8gх150.110.019
Количество на модель
3
№
45
Название детали
Болт
Заводской номер
22353.М24-8gх170.110.019
Количество на модель
26
№
46
Название детали
Болт
Заводской номер
22353.М24-8gх190.110.019
Количество на модель
3
№
47
Название детали
Орех
Заводской номер
5915.М16-7H.5.019
Количество на модель
7
№
50
Название детали
Орех
Заводской номер
22354.М24-7H.110.019
Количество на модель
29
№
52
Название детали
Шайба
Заводской номер
6402.12Т.65Г.06
Количество на модель
2
№
54
Название детали
Шайба
Заводской номер
6402.16Т.65Г.06
Количество на модель
5
№
55
Название детали
Шайба
Заводской номер
6402.24Т.65Г.06
Количество на модель
32
№
56
Название детали
Шайба
Заводской номер
11371.12.0112
Количество на модель
2
№
58
Название детали
Шайба
Заводской номер
11371.16.0112
Количество на модель
4
№
59
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Подключение отопителя | 262.22.00.300 | 1 | 1 | 1 | |||
| 2 | Установка подогревателя | 262.01.00.500-01 | 1 | 1 | 2 | |||
| 3 | Кронштейн стопора | 262.07.00.150 | 1 | 1 | 3 | |||
| 4 | Механизм подъёма кабины | 262.22.01.000 | 1 | 1 | 4 | |||
| 6 | Платформа поворотная | 262.37.00.000 | 1 | 1 | 6 | |||
| 8 | установка силовая | 262.43.00.000 | 1 | 1 | 8 | |||
| 10 | Гидросистема силовая | 262.54.00.000 | 1 | 1 | 10 | |||
| 11 | Кабина с оборудованием | 262.63.00.000-10 | 1 | 1 | 11 | |||
| 12 | Электрооборудование | 262.66.31.000 | 1 | 1 | 12 | |||
| 14 | Установка баков | 262.72.03.000 | 1 | 1 | 14 | |||
| 16 | Установка контргруза | 262.75.00.000 | 1 | 1 | 16 | |||
| 18 | Установка капотов | 262.78.50.000 | 1 | 1 | 18 | |||
| 20 | Установка механизма поворота | 262.82.00.000 | 1 | 1 | 20 | |||
| 22 | Гидросистема управления | 262.93.00.000 | 1 | 1 | 22 | |||
| 26 | Стопор | 262.10.00.010 | 1 | 1 | 26 | |||
| 30 | Пластина указательная | 4225А.01.36.004 | 1 | 1 | 30 | |||
| 31 | Стопор | 4227.16.22.001 | 1 | 1 | 31 | |||
| 32 | Шайба | 4227.16.22.002 | 1 | 1 | 32 | |||
| 33 | АМОРТИЗАТОР | 005-04-04.00.007 | 4 | 4 | 33 | |||
| 34 | АМОРТИЗАТОР | 005-04-04.00.008 | 4 | 4 | 34 | |||
| 35 | Крышка | 005-04-04.00.009 | 4 | 4 | 35 | |||
| 36 | Шайба | 005-04-04.00.010 | 4 | 4 | 36 | |||
| 40 | Болт | 7798.М12-8gх40.56.019 | 2 | 2 | 40 | |||
| 41 | Болт | 7798.М16-8gх30.88.019 | 1 | 1 | 41 | |||
| 42 | Болт | 7798.М16-8gх40.88.019 | 4 | 4 | 42 | |||
| 43 | Болт | 7798.М16-8gх125.109.40Х.019 | 4 | 4 | 43 | |||
| 45 | Болт | 22353.М24-8gх150.110.019 | 3 | 3 | 45 | |||
| 46 | Болт | 22353.М24-8gх170.110.019 | 26 | 26 | 46 | |||
| 47 | Болт | 22353.М24-8gх190.110.019 | 3 | 3 | 47 | |||
| 50 | Орех | 5915.М16-7H.5.019 | 7 | 7 | 50 | |||
| 52 | Орех | 22354.М24-7H.110.019 | 29 | 29 | 52 | |||
| 54 | Шайба | 6402.12Т.65Г.06 | 2 | 2 | 54 | |||
| 55 | Шайба | 6402.16Т.65Г.06 | 5 | 5 | 55 | |||
| 56 | Шайба | 6402.24Т.65Г.06 | 32 | 32 | 56 | |||
| 58 | Шайба | 11371.12.0112 | 2 | 2 | 58 | |||
| 59 | Шайба | 11371.16.0112 | 4 | 4 | 59 |
