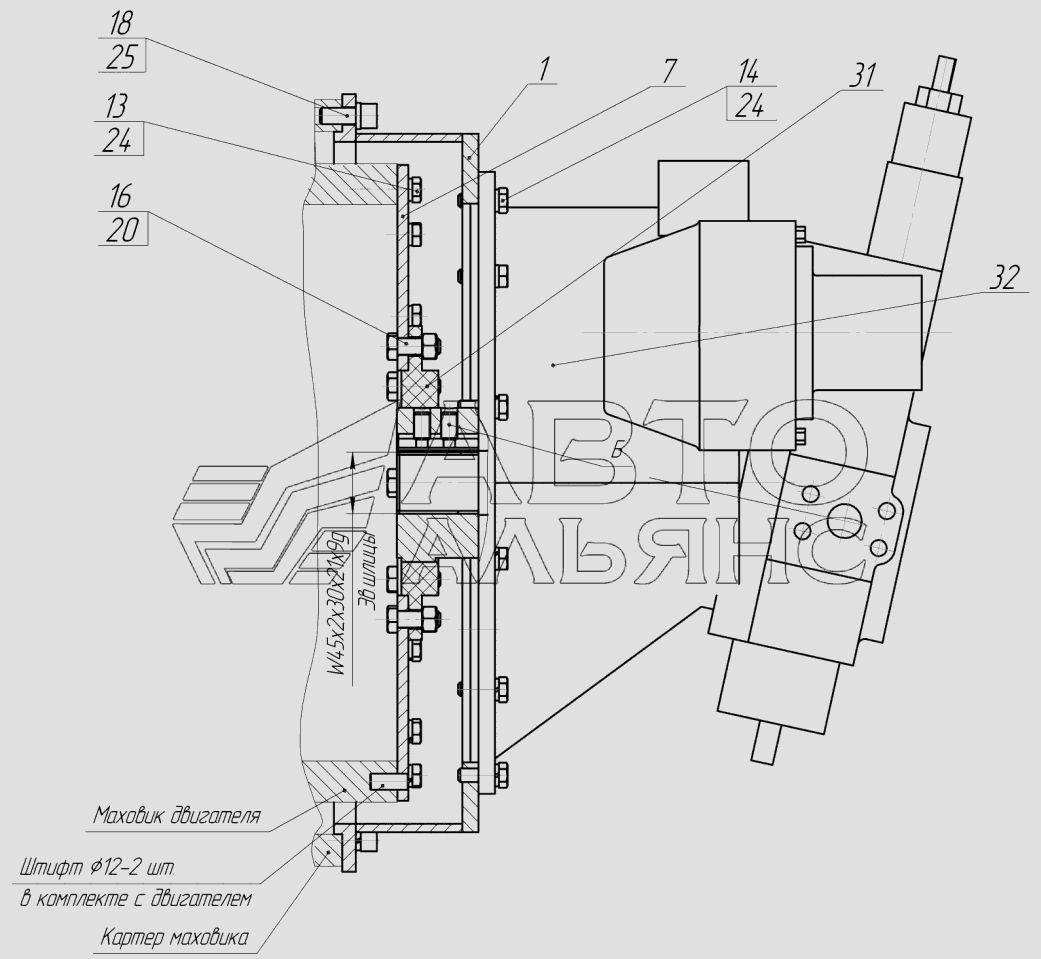

Установка насосной станции
100%
Название детали
Корпус муфты
Заводской номер
262.42.04.020
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
262.42.04.002
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
7798.М10-8gх25.88.019
Количество на модель
16
№
13
Название детали
Болт
Заводской номер
7798.М10-8gх30.88.019
Количество на модель
12
№
14
Название детали
Болт
Заводской номер
7798.М12-8gх35.88.019
Количество на модель
8
№
16
Название детали
Винт
Заводской номер
11738.М12-8gх30.88.019
Количество на модель
12
№
18
Название детали
Орех
Заводской номер
5915.М12-7H.5.019
Количество на модель
8
№
20
Название детали
Шайба
Заводской номер
6402.10Т.65Г.06
Количество на модель
28
№
24
Название детали
Шайба
Заводской номер
6402.12Т.65Г.06
Количество на модель
12
№
25
Название детали
Муфта соединительная
Заводской номер
CF-K-150-230-65654
Количество на модель
1
№
31
Название детали
Агрегат насосный
Заводской номер
A8V0107LAOKH3/63R1-NZG05F011+AZPF-1X-014-RRR20KB
Количество на модель
1
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус муфты | 262.42.04.020 | 1 | 1 | 1 | |||
| 7 | Шайба | 262.42.04.002 | 1 | 1 | 7 | |||
| 13 | Болт | 7798.М10-8gх25.88.019 | 16 | 16 | 13 | |||
| 14 | Болт | 7798.М10-8gх30.88.019 | 12 | 12 | 14 | |||
| 16 | Болт | 7798.М12-8gх35.88.019 | 8 | 8 | 16 | |||
| 18 | Винт | 11738.М12-8gх30.88.019 | 12 | 12 | 18 | |||
| 20 | Орех | 5915.М12-7H.5.019 | 8 | 8 | 20 | |||
| 24 | Шайба | 6402.10Т.65Г.06 | 28 | 28 | 24 | |||
| 25 | Шайба | 6402.12Т.65Г.06 | 12 | 12 | 25 | |||
| 31 | Муфта соединительная | CF-K-150-230-65654 | 1 | 1 | 31 | |||
| 32 | Агрегат насосный | A8V0107LAOKH3/63R1-NZG05F011+AZPF-1X-014-RRR20KB | 1 | 1 | 32 |
