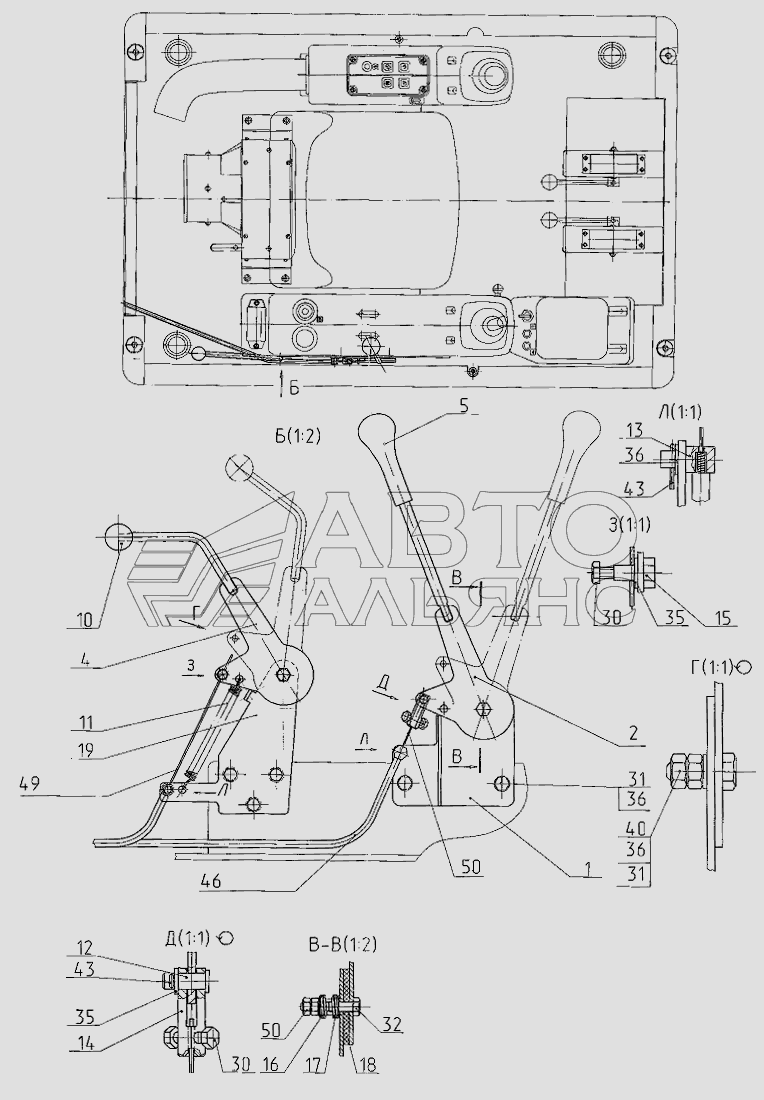

Установка рычагов
100%
Название детали
Кронштейн
Заводской номер
312-04-03.50.310
Количество на модель
1
№
1
Название детали
Рычаг
Заводской номер
312-04-03.50.320
Количество на модель
1
№
2
Название детали
Рычаг
Заводской номер
312-04-03.50.340
Количество на модель
1
№
4
Название детали
Ручка
Заводской номер
13.80.04.670
Количество на модель
1
№
5
Название детали
Головка
Заводской номер
312-20-02.21.006
Количество на модель
1
№
10
Название детали
Возвратная пружина
Заводской номер
Э-302-1-2200-04
Количество на модель
1
№
11
Название детали
Вот
Заводской номер
005-04-02.05.005
Количество на модель
1
№
12
Название детали
Упор
Заводской номер
13.03.02.008
Количество на модель
2
№
13
Название детали
Наконечник
Заводской номер
314-02-03.02.012
Количество на модель
1
№
14
Название детали
Палец
Заводской номер
ЭО-3322А.02.03.005
Количество на модель
1
№
15
Название детали
Пружина
Заводской номер
ЭО-3322А.02.06.003
Количество на модель
1
№
16
Название детали
Чашка
Заводской номер
ЭО-3323.04.02.002
Количество на модель
2
№
17
Название детали
Диск фрикционный
Заводской номер
Э-302-1-2200-03
Количество на модель
1
№
18
Название детали
Кронштейн
Заводской номер
308-02-03.72.002
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
7798.М6-8gх16.56.019
Количество на модель
3
№
30
Название детали
Болт
Заводской номер
7798.М10-8gх30.56.019
Количество на модель
6
№
31
Название детали
Шайба
Заводской номер
11371.8.0112
Количество на модель
2
№
35
Название детали
Шайба
Заводской номер
11371.10.0112
Количество на модель
8
№
36
Название детали
Орех
Заводской номер
5915.М10-7H.5.019
Количество на модель
4
№
40
Название детали
Шплинт
Заводской номер
397.2,0х20.016
Количество на модель
3
№
43
Название детали
Обложка
Заводской номер
4225.14.50.210
Количество на модель
2
№
46
Название детали
Проволока
Заводской номер
397.II-1,6
Количество на модель
1
№
49
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 312-04-03.50.310 | 1 | 1 | 1 | |||
| 2 | Рычаг | 312-04-03.50.320 | 1 | 1 | 2 | |||
| 4 | Рычаг | 312-04-03.50.340 | 1 | 1 | 4 | |||
| 5 | Ручка | 13.80.04.670 | 1 | 1 | 5 | |||
| 10 | Головка | 312-20-02.21.006 | 1 | 1 | 10 | |||
| 11 | Возвратная пружина | Э-302-1-2200-04 | 1 | 1 | 11 | |||
| 12 | Вот | 005-04-02.05.005 | 1 | 1 | 12 | |||
| 13 | Упор | 13.03.02.008 | 2 | 2 | 13 | |||
| 14 | Наконечник | 314-02-03.02.012 | 1 | 1 | 14 | |||
| 15 | Палец | ЭО-3322А.02.03.005 | 1 | 1 | 15 | |||
| 16 | Пружина | ЭО-3322А.02.06.003 | 1 | 1 | 16 | |||
| 17 | Чашка | ЭО-3323.04.02.002 | 2 | 2 | 17 | |||
| 18 | Диск фрикционный | Э-302-1-2200-03 | 1 | 1 | 18 | |||
| 19 | Кронштейн | 308-02-03.72.002 | 1 | 1 | 19 | |||
| 30 | Болт | 7798.М6-8gх16.56.019 | 3 | 3 | 30 | |||
| 31 | Болт | 7798.М10-8gх30.56.019 | 6 | 6 | 31 | |||
| 35 | Шайба | 11371.8.0112 | 2 | 2 | 35 | |||
| 36 | Шайба | 11371.10.0112 | 8 | 8 | 36 | |||
| 40 | Орех | 5915.М10-7H.5.019 | 4 | 4 | 40 | |||
| 43 | Шплинт | 397.2,0х20.016 | 3 | 3 | 43 | |||
| 46 | Обложка | 4225.14.50.210 | 2 | 2 | 46 | |||
| 49 | Проволока | 397.II-1,6 | 1 | 1 | 49 |
