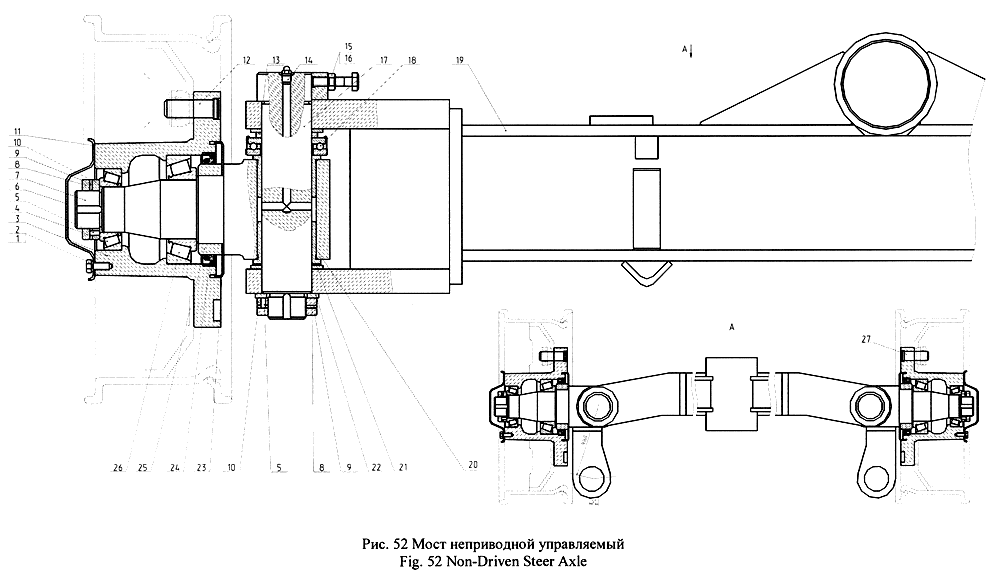

Мост неприводной управляемый
100%
Название детали
Болт
Заводской номер
7798.М8-6gx20.58.019
Количество на модель
12
№
1
Название детали
Шайба
Заводской номер
6402.8.65Г.019
Количество на модель
12
№
2
Название детали
Втулка
Заводской номер
005-01-70.30.001
Количество на модель
2
№
3
Название детали
Подшипник
Заводской номер
7510
Количество на модель
2
№
4
Название детали
Штифт
Заводской номер
3128.5n8х10
Количество на модель
4
№
5
Название детали
Крышка
Заводской номер
306-00-54.005
Количество на модель
2
№
6
Название детали
Зажим
Заводской номер
005-01-70.30.220
Количество на модель
2
№
7
Название детали
Орех
Заводской номер
005-01-70.30.013
Количество на модель
4
№
8
Название детали
Кольцо стопорное
Заводской номер
306-00.54.007
Количество на модель
4
№
9
Название детали
Орех
Заводской номер
005-01-70.30.015
Количество на модель
4
№
10
Название детали
прокладка
Заводской номер
005-01-70.30.005
Количество на модель
2
№
11
Название детали
Болт
Заводской номер
005-01-70.30.014
Количество на модель
6
№
12
Название детали
Регулировочная шайба
Заводской номер
005-01-70.30.018
Количество на модель
2
№
13
Название детали
Масленка
Заводской номер
19853.1.3 01
Количество на модель
2
№
14
Название детали
Болт
Заводской номер
005-01-70.30.020
Количество на модель
2
№
15
Название детали
Орех
Заводской номер
5915.М12-7Н.019
Количество на модель
2
№
16
Название детали
Шкворень
Заводской номер
005-01-70.30.011
Количество на модель
2
№
17
Название детали
Подшипник
Заводской номер
688811 АКС23
Количество на модель
2
№
18
Название детали
Балка моста
Заводской номер
005-01-70.30.600
Количество на модель
1
№
19
Название детали
Втулка
Заводской номер
005-01-70.30.017
Количество на модель
4
№
20
Название детали
Шайба
Заводской номер
005-01-70.30.012
Количество на модель
2
№
21
Название детали
Шайба
Заводской номер
005-01-70.30.016
Количество на модель
2
№
22
Название детали
Кожух
Заводской номер
005-01-70.30.006
Количество на модель
2
№
23
Название детали
Манжета
Заводской номер
8752.2.1-100x125-1
Количество на модель
2
№
24
Название детали
КОЛЬЦО
Заводской номер
005-01-70.30.007
Количество на модель
2
№
25
Название детали
Подшипник
Заводской номер
7513
Количество на модель
2
№
26
Название детали
Болт левый
Заводской номер
005-01-70.30.014-10
Количество на модель
6
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | 7798.М8-6gx20.58.019 | 12 | 12 | 1 | |||
| 2 | Шайба | 6402.8.65Г.019 | 12 | 12 | 2 | |||
| 3 | Втулка | 005-01-70.30.001 | 2 | 2 | 3 | |||
| 4 | Подшипник | 7510 | 2 | 2 | 4 | |||
| 5 | Штифт | 3128.5n8х10 | 4 | 4 | 5 | |||
| 6 | Крышка | 306-00-54.005 | 2 | 2 | 6 | |||
| 7 | Зажим | 005-01-70.30.220 | 2 | 2 | 7 | |||
| 8 | Орех | 005-01-70.30.013 | 4 | 4 | 8 | |||
| 9 | Кольцо стопорное | 306-00.54.007 | 4 | 4 | 9 | |||
| 10 | Орех | 005-01-70.30.015 | 4 | 4 | 10 | |||
| 11 | прокладка | 005-01-70.30.005 | 2 | 2 | 11 | |||
| 12 | Болт | 005-01-70.30.014 | 6 | 6 | 12 | |||
| 13 | Регулировочная шайба | 005-01-70.30.018 | 2 | 2 | 13 | |||
| 14 | Масленка | 19853.1.3 01 | 2 | 2 | 14 | |||
| 15 | Болт | 005-01-70.30.020 | 2 | 2 | 15 | |||
| 16 | Орех | 5915.М12-7Н.019 | 2 | 2 | 16 | |||
| 17 | Шкворень | 005-01-70.30.011 | 2 | 2 | 17 | |||
| 18 | Подшипник | 688811 АКС23 | 2 | 2 | 18 | |||
| 19 | Балка моста | 005-01-70.30.600 | 1 | 1 | 19 | |||
| 20 | Втулка | 005-01-70.30.017 | 4 | 4 | 20 | |||
| 21 | Шайба | 005-01-70.30.012 | 2 | 2 | 21 | |||
| 22 | Шайба | 005-01-70.30.016 | 2 | 2 | 22 | |||
| 23 | Кожух | 005-01-70.30.006 | 2 | 2 | 23 | |||
| 24 | Манжета | 8752.2.1-100x125-1 | 2 | 2 | 24 | |||
| 25 | КОЛЬЦО | 005-01-70.30.007 | 2 | 2 | 25 | |||
| 26 | Подшипник | 7513 | 2 | 2 | 26 | |||
| 27 | Болт левый | 005-01-70.30.014-10 | 6 | 6 | 27 |
