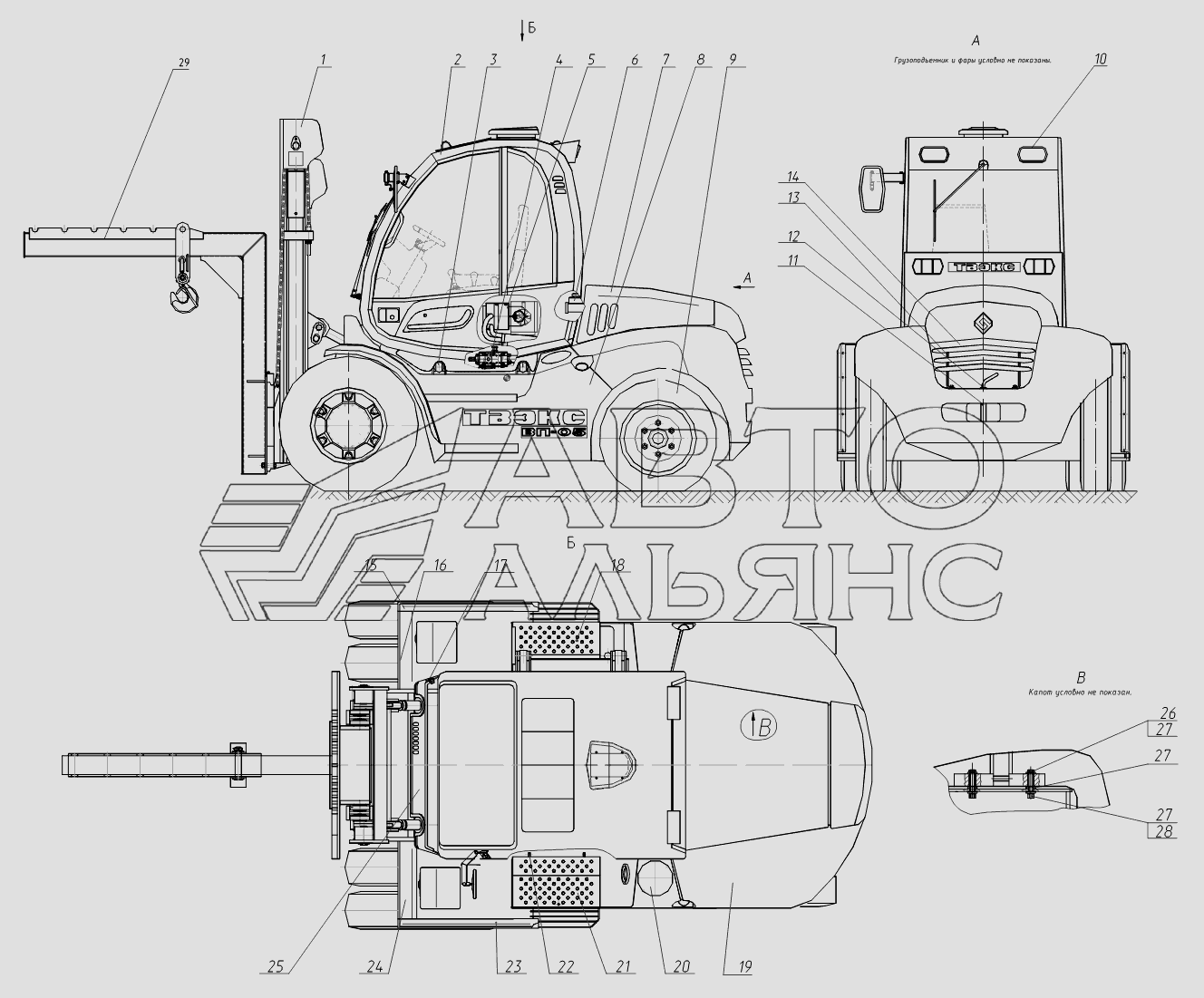

- Гидравлический вилочный погрузчик ВП (с безблочной стрелой)
100%
Название детали
Грузоподъемник
Заводской номер
005-06-33.00.000
Количество на модель
1
№
1
Название детали
Кабина
Заводской номер
005-07-02.70.000
Количество на модель
1
№
2
Название детали
Механизм опрокидывания кабины
Заводской номер
005-06-04.00.000
Количество на модель
1
№
3
Название детали
Гидрооборудование
Заводской номер
005-04-80.00.000
Количество на модель
1
№
4
Название детали
Установка отопителя
Заводской номер
005-04-87.12.000
Количество на модель
1
№
5
Название детали
Силовая установка
Заводской номер
005-04-03.00.000
Количество на модель
1
№
6
Название детали
Установка капота
Заводской номер
005-04-11.00.000
Количество на модель
1
№
7
Название детали
Ход пневмоколесный
Заводской номер
005-04-70.00.000
Количество на модель
1
№
8
Название детали
Пневмоуправление
Заводской номер
005-04-81.10.000
Количество на модель
1
№
9
Название детали
Электрооборудование
Заводской номер
005-06-88.18.000
Количество на модель
1
№
10
Название детали
Защелка
Заводской номер
ЭО-3322А.60.00.001
Количество на модель
1
№
11
Название детали
Шкворень
Заводской номер
005-04-00.00.080
Количество на модель
1
№
12
Название детали
Кронштейн
Заводской номер
005-04-00.00.060
Количество на модель
1
№
13
Название детали
Решетка задняя
Заводской номер
005-04-00.00.050
Количество на модель
1
№
14
Название детали
Накладка
Заводской номер
005-04-00.00.003
Количество на модель
1
№
15
Название детали
Накладка
Заводской номер
005-04-00.00.004
Количество на модель
1
№
16
Название детали
Кронштейн
Заводской номер
005-04-11.00.001
Количество на модель
2
№
17
Название детали
Крышка
Заводской номер
005-04-00.00.200
Количество на модель
1
№
18
Название детали
Противовес
Заводской номер
005-04-00.00.010
Количество на модель
1
№
19
Название детали
Крышка
Заводской номер
005-04-00.00.006
Количество на модель
1
№
20
Название детали
Решетка
Заводской номер
005-04-00.00.100
Количество на модель
1
№
21
Название детали
Палец
Заводской номер
005-01-03.10.013
Количество на модель
2
№
22
Название детали
Накладка
Заводской номер
005-04-00.00.002
Количество на модель
1
№
23
Название детали
Накладка
Заводской номер
005-04-00.00.005
Количество на модель
1
№
24
Название детали
Щиток передний
Заводской номер
005-04-00.00.007
Количество на модель
1
№
25
Название детали
Болт
Заводской номер
225-00-44.00.002
Количество на модель
4
№
26
Название детали
Шайба
Заводской номер
314-02-20.00.002
Количество на модель
16
№
27
Название детали
Орех
Заводской номер
225-00-00.00.004
Количество на модель
4
№
28
Название детали
Кран-балка
Заводской номер
005-03-33.08.000
Количество на модель
1
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Грузоподъемник | 005-06-33.00.000 | 1 | 1 | 1 | |||
| 2 | Кабина | 005-07-02.70.000 | 1 | 1 | 2 | |||
| 3 | Механизм опрокидывания кабины | 005-06-04.00.000 | 1 | 1 | 3 | |||
| 4 | Гидрооборудование | 005-04-80.00.000 | 1 | 1 | 4 | |||
| 5 | Установка отопителя | 005-04-87.12.000 | 1 | 1 | 5 | |||
| 6 | Силовая установка | 005-04-03.00.000 | 1 | 1 | 6 | |||
| 7 | Установка капота | 005-04-11.00.000 | 1 | 1 | 7 | |||
| 8 | Ход пневмоколесный | 005-04-70.00.000 | 1 | 1 | 8 | |||
| 9 | Пневмоуправление | 005-04-81.10.000 | 1 | 1 | 9 | |||
| 10 | Электрооборудование | 005-06-88.18.000 | 1 | 1 | 10 | |||
| 11 | Защелка | ЭО-3322А.60.00.001 | 1 | 1 | 11 | |||
| 12 | Шкворень | 005-04-00.00.080 | 1 | 1 | 12 | |||
| 13 | Кронштейн | 005-04-00.00.060 | 1 | 1 | 13 | |||
| 14 | Решетка задняя | 005-04-00.00.050 | 1 | 1 | 14 | |||
| 15 | Накладка | 005-04-00.00.003 | 1 | 1 | 15 | |||
| 16 | Накладка | 005-04-00.00.004 | 1 | 1 | 16 | |||
| 17 | Кронштейн | 005-04-11.00.001 | 2 | 2 | 17 | |||
| 18 | Крышка | 005-04-00.00.200 | 1 | 1 | 18 | |||
| 19 | Противовес | 005-04-00.00.010 | 1 | 1 | 19 | |||
| 20 | Крышка | 005-04-00.00.006 | 1 | 1 | 20 | |||
| 21 | Решетка | 005-04-00.00.100 | 1 | 1 | 21 | |||
| 22 | Палец | 005-01-03.10.013 | 2 | 2 | 22 | |||
| 23 | Накладка | 005-04-00.00.002 | 1 | 1 | 23 | |||
| 24 | Накладка | 005-04-00.00.005 | 1 | 1 | 24 | |||
| 25 | Щиток передний | 005-04-00.00.007 | 1 | 1 | 25 | |||
| 26 | Болт | 225-00-44.00.002 | 4 | 4 | 26 | |||
| 27 | Шайба | 314-02-20.00.002 | 16 | 16 | 27 | |||
| 28 | Орех | 225-00-00.00.004 | 4 | 4 | 28 | |||
| 29 | Кран-балка | 005-03-33.08.000 | 1 | 1 | 29 |
