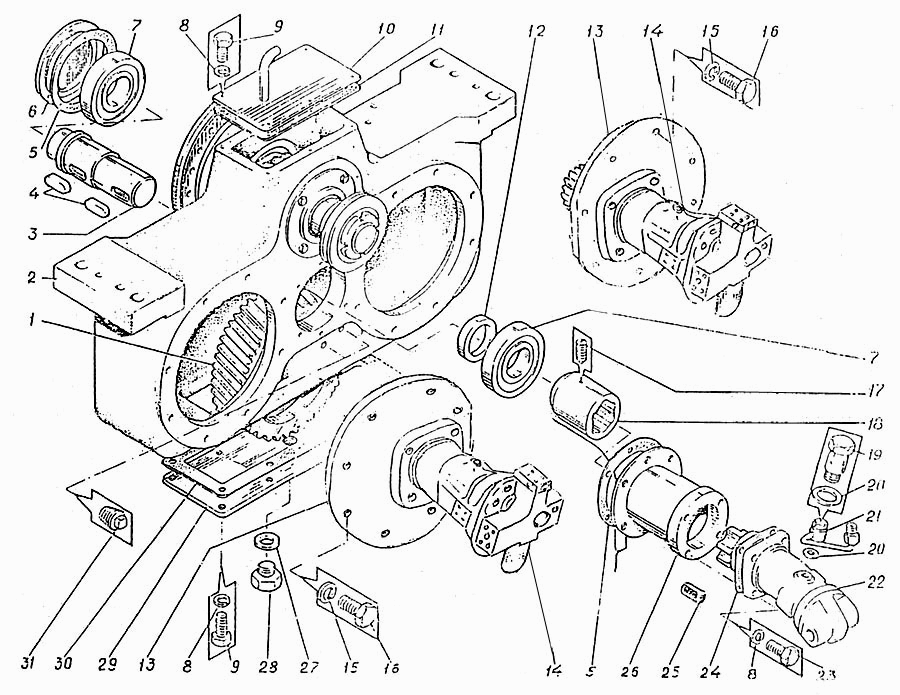

Установка насосов
100%
Название детали
Установка насосов
Заводской номер
ЭО-5221.11.08.000сб
Количество на модель
№
Название детали
Колесо
Заводской номер
ЭО-5122.11.08.004-2
Количество на модель
1
№
1
Название детали
КОРПУС РЕДУКТОРА
Заводской номер
ЭО-5221.11.08.001
Количество на модель
1
№
2
Название детали
ВАЛ
Заводской номер
ЭО-5124.11.09.001
Количество на модель
1
№
3
Название детали
шпонка
Заводской номер
23360.20.12.56
Количество на модель
2
№
4
Название детали
Прокладка 1-150х1
Заводской номер
СТП 22003-071-80
Количество на модель
2
№
5
Название детали
Крышка 150
Заводской номер
СТП 22003-63-80
Количество на модель
1
№
6
Название детали
Подшипник 314 [ГОСТ 8338-75]
Заводской номер
Подшипник 314 [ГОСТ 8338-75]
Количество на модель
2
№
7
Название детали
Шайба Г.
Заводской номер
Шайба 10.65Г.019 [ГОСТ 6402-70]
Количество на модель
32
№
8
Название детали
Болт М10-8gх25.48 [ГОСТ 7798-70]
Заводской номер
Болт М10-8gх25.48 [ГОСТ 7798-70]
Количество на модель
28
№
9
Название детали
Крышка верхняя
Заводской номер
ЭО-5122.11.08.800сб
Количество на модель
1
№
10
Название детали
прокладка
Заводской номер
ЭО-5122.11.08.007-1
Количество на модель
1
№
11
Название детали
Кольцо распорное
Заводской номер
ЭО-5122.11.08.006
Количество на модель
1
№
12
Название детали
Кольцо 310-320-58-2-3 [ГОСТ 9833-73]
Заводской номер
Кольцо 310-320-58-2-3 [ГОСТ 9833-73]
Количество на модель
2
№
13
Название детали
Насос в сборе
Заводской номер
313.3.112.507.3
Количество на модель
9
№
14
Название детали
Шайба Г.
Заводской номер
Шайба 12.65Г.019 [ГОСТ 6402-70]
Количество на модель
26
№
15
Название детали
Болт М12-8gх40.48 [ГОСТ 7798-70]
Заводской номер
Болт М12-8gх40.48 [ГОСТ 7798-70]
Количество на модель
16
№
16
Название детали
Винт М10-6gх20.22Н [ГОСТ 1476-84]
Заводской номер
Винт М10-6gх20.22Н [ГОСТ 1476-84]
Количество на модель
1
№
17
Название детали
Полумуфта
Заводской номер
ЭО-5124.11.09.002
Количество на модель
1
№
18
Название детали
Насос
Заводской номер
ЭО-5124.11.09.300сб
Количество на модель
1
№
22
Название детали
Болт М10-8gх30.48 [ГОСТ 7798-70]
Заводской номер
Болт М10-8gх30.48 [ГОСТ 7798-70]
Количество на модель
4
№
23
Название детали
прокладка
Заводской номер
ЭО-5124.11.09.003
Количество на модель
1
№
24
Название детали
Палец
Заводской номер
ЭО-5124.11.09.004
Количество на модель
6
№
25
Название детали
Стакан
Заводской номер
ЭО-5124.11.09.400сб
Количество на модель
1
№
26
Название детали
Прокладка 30
Заводской номер
СТП 22003-088-82
Количество на модель
1
№
27
Название детали
Пробка
Заводской номер
Э4.29.02.009
Количество на модель
1
№
28
Название детали
Крышка нижняя
Заводской номер
ЭО-5122.11.08.700-1сб
Количество на модель
1
№
29
Название детали
Прокладка
Заводской номер
520.06.002-02
Количество на модель
1
№
30
Название детали
Пробка
Заводской номер
ЭО-5221.11.08.002
Количество на модель
1
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка насосов | ЭО-5221.11.08.000сб | |||||||
| 1 | Колесо | ЭО-5122.11.08.004-2 | 1 | 1 | 1 | |||
| 2 | КОРПУС РЕДУКТОРА | ЭО-5221.11.08.001 | 1 | 1 | 2 | |||
| 3 | ВАЛ | ЭО-5124.11.09.001 | 1 | 1 | 3 | |||
| 4 | шпонка | 23360.20.12.56 | 2 | 2 | 4 | |||
| 5 | Прокладка 1-150х1 | СТП 22003-071-80 | 2 | 2 | 5 | |||
| 6 | Крышка 150 | СТП 22003-63-80 | 1 | 1 | 6 | |||
| 7 | Подшипник 314 [ГОСТ 8338-75] | Подшипник 314 [ГОСТ 8338-75] | 2 | 2 | 7 | |||
| 8 | Шайба Г. | Шайба 10.65Г.019 [ГОСТ 6402-70] | 32 | 32 | 8 | |||
| 9 | Болт М10-8gх25.48 [ГОСТ 7798-70] | Болт М10-8gх25.48 [ГОСТ 7798-70] | 28 | 28 | 9 | |||
| 10 | Крышка верхняя | ЭО-5122.11.08.800сб | 1 | 1 | 10 | |||
| 11 | прокладка | ЭО-5122.11.08.007-1 | 1 | 1 | 11 | |||
| 12 | Кольцо распорное | ЭО-5122.11.08.006 | 1 | 1 | 12 | |||
| 13 | Кольцо 310-320-58-2-3 [ГОСТ 9833-73] | Кольцо 310-320-58-2-3 [ГОСТ 9833-73] | 2 | 2 | 13 | |||
| 14 | Насос в сборе | 313.3.112.507.3 | 9 | 9 | 14 | |||
| 15 | Шайба Г. | Шайба 12.65Г.019 [ГОСТ 6402-70] | 26 | 26 | 15 | |||
| 16 | Болт М12-8gх40.48 [ГОСТ 7798-70] | Болт М12-8gх40.48 [ГОСТ 7798-70] | 16 | 16 | 16 | |||
| 17 | Винт М10-6gх20.22Н [ГОСТ 1476-84] | Винт М10-6gх20.22Н [ГОСТ 1476-84] | 1 | 1 | 17 | |||
| 18 | Полумуфта | ЭО-5124.11.09.002 | 1 | 1 | 18 | |||
| 22 | Насос | ЭО-5124.11.09.300сб | 1 | 1 | 22 | |||
| 23 | Болт М10-8gх30.48 [ГОСТ 7798-70] | Болт М10-8gх30.48 [ГОСТ 7798-70] | 4 | 4 | 23 | |||
| 24 | прокладка | ЭО-5124.11.09.003 | 1 | 1 | 24 | |||
| 25 | Палец | ЭО-5124.11.09.004 | 6 | 6 | 25 | |||
| 26 | Стакан | ЭО-5124.11.09.400сб | 1 | 1 | 26 | |||
| 27 | Прокладка 30 | СТП 22003-088-82 | 1 | 1 | 27 | |||
| 28 | Пробка | Э4.29.02.009 | 1 | 1 | 28 | |||
| 29 | Крышка нижняя | ЭО-5122.11.08.700-1сб | 1 | 1 | 29 | |||
| 30 | Прокладка | 520.06.002-02 | 1 | 1 | 30 | |||
| 31 | Пробка | ЭО-5221.11.08.002 | 1 | 1 | 31 |
