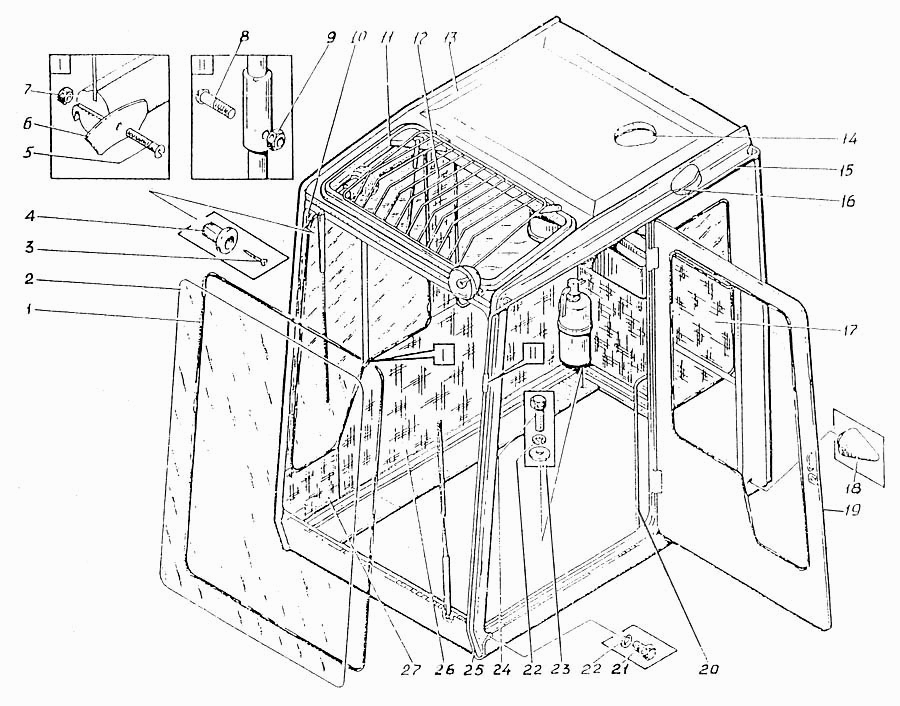

Установка кабины машиниста
100%
Название детали
Установка кабины машиниста
Заводской номер
ЭО-5221.08.00.000сб
Количество на модель
№
Название детали
Стекло
Заводской номер
ЭО-5221.08.00.001
Количество на модель
1
№
1
Название детали
Уплотнитель
Заводской номер
ЭО-5221.08.00.013-02
Количество на модель
1
№
2
Название детали
Шуруп L-4х25.019 [ГОСТ 1144-80]
Заводской номер
Шуруп L-4х25.019 [ГОСТ 1144-80]
Количество на модель
15
№
3
Название детали
Бонка
Заводской номер
ЭО-5221.08.00.011
Количество на модель
17
№
4
Название детали
Винт В1М5-8gх35.058.019 [ГОСТ 17473-80]
Заводской номер
Винт В1М5-8gх35.058.019 [ГОСТ 17473-80]
Количество на модель
2
№
5
Название детали
Скоба
Заводской номер
ЭО-5221.08.00.012
Количество на модель
2
№
6
Название детали
Гайка М5-7Н.04.019 [ГОСТ 5916-70]
Заводской номер
Гайка М5-7Н.04.019 [ГОСТ 5916-70]
Количество на модель
2
№
7
Название детали
Винт В1М8-8gх35.58.019 [ГОСТ 17473-80]
Заводской номер
Винт В1М8-8gх35.58.019 [ГОСТ 17473-80]
Количество на модель
2
№
8
Название детали
Гайка
Заводской номер
520.02.001
Количество на модель
2
№
9
Название детали
Панель
Заводской номер
ЭО-5221.08.00.140сб
Количество на модель
1
№
10
Название детали
Установка окна верхнего
Заводской номер
ЭО-5221.08.03.000сб
Количество на модель
1
№
11
Название детали
Панель
Заводской номер
ЭО-5221.08.00.130сб
Количество на модель
1
№
12
Название детали
Корпус кабины
Заводской номер
Э4.08.01.000сб
Количество на модель
1
№
13
Название детали
Панель
Заводской номер
ЭО-5221.08.00.230сб
Количество на модель
1
№
14
Название детали
Поручень
Заводской номер
ЭО-5221.08.00.030сб
Количество на модель
1
№
15
Название детали
Панель
Заводской номер
ЭО-5221.08.00.150сб
Количество на модель
1
№
16
Название детали
Панель
Заводской номер
ЭО-5221.08.00.200сб
Количество на модель
1
№
17
Название детали
Амортизатор
Заводской номер
ЭО-6123.30.04.042
Количество на модель
2
№
18
Название детали
Установка двери
Заводской номер
ЭО-5221.08.02.000сб
Количество на модель
1
№
19
Название детали
Поручень
Заводской номер
ЭО-5221.08.00.009
Количество на модель
1
№
20
Название детали
Болт M- x
Заводской номер
Болт М10-6gх20.58.019 [ГОСТ 7798-70]
Количество на модель
5
№
21
Название детали
Шайба Г.
Заводской номер
Шайба 10.65Г.019 [ГОСТ 6402-70]
Количество на модель
15
№
22
Название детали
Шайба
Заводской номер
Шайба 10.02.019 [ГОСТ 11371-78]
Количество на модель
10
№
23
Название детали
Болт М10-6gх35.58.019 [ГОСТ 7798-70]
Заводской номер
Болт М10-6gх35.58.019 [ГОСТ 7798-70]
Количество на модель
10
№
24
Название детали
Поручень
Заводской номер
ЭО-5221.08.00.008
Количество на модель
1
№
25
Название детали
Панель
Заводской номер
ЭО-5221.08.00.110сб
Количество на модель
1
№
26
Название детали
Панель
Заводской номер
ЭО-5221.08.00.120сб
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка кабины машиниста | ЭО-5221.08.00.000сб | |||||||
| 1 | Стекло | ЭО-5221.08.00.001 | 1 | 1 | 1 | |||
| 2 | Уплотнитель | ЭО-5221.08.00.013-02 | 1 | 1 | 2 | |||
| 3 | Шуруп L-4х25.019 [ГОСТ 1144-80] | Шуруп L-4х25.019 [ГОСТ 1144-80] | 15 | 15 | 3 | |||
| 4 | Бонка | ЭО-5221.08.00.011 | 17 | 17 | 4 | |||
| 5 | Винт В1М5-8gх35.058.019 [ГОСТ 17473-80] | Винт В1М5-8gх35.058.019 [ГОСТ 17473-80] | 2 | 2 | 5 | |||
| 6 | Скоба | ЭО-5221.08.00.012 | 2 | 2 | 6 | |||
| 7 | Гайка М5-7Н.04.019 [ГОСТ 5916-70] | Гайка М5-7Н.04.019 [ГОСТ 5916-70] | 2 | 2 | 7 | |||
| 8 | Винт В1М8-8gх35.58.019 [ГОСТ 17473-80] | Винт В1М8-8gх35.58.019 [ГОСТ 17473-80] | 2 | 2 | 8 | |||
| 9 | Гайка | 520.02.001 | 2 | 2 | 9 | |||
| 10 | Панель | ЭО-5221.08.00.140сб | 1 | 1 | 10 | |||
| 11 | Установка окна верхнего | ЭО-5221.08.03.000сб | 1 | 1 | 11 | |||
| 12 | Панель | ЭО-5221.08.00.130сб | 1 | 1 | 12 | |||
| 13 | Корпус кабины | Э4.08.01.000сб | 1 | 1 | 13 | |||
| 14 | Панель | ЭО-5221.08.00.230сб | 1 | 1 | 14 | |||
| 15 | Поручень | ЭО-5221.08.00.030сб | 1 | 1 | 15 | |||
| 16 | Панель | ЭО-5221.08.00.150сб | 1 | 1 | 16 | |||
| 17 | Панель | ЭО-5221.08.00.200сб | 1 | 1 | 17 | |||
| 18 | Амортизатор | ЭО-6123.30.04.042 | 2 | 2 | 18 | |||
| 19 | Установка двери | ЭО-5221.08.02.000сб | 1 | 1 | 19 | |||
| 20 | Поручень | ЭО-5221.08.00.009 | 1 | 1 | 20 | |||
| 21 | Болт M- x | Болт М10-6gх20.58.019 [ГОСТ 7798-70] | 5 | 5 | 21 | |||
| 22 | Шайба Г. | Шайба 10.65Г.019 [ГОСТ 6402-70] | 15 | 15 | 22 | |||
| 23 | Шайба | Шайба 10.02.019 [ГОСТ 11371-78] | 10 | 10 | 23 | |||
| 24 | Болт М10-6gх35.58.019 [ГОСТ 7798-70] | Болт М10-6gх35.58.019 [ГОСТ 7798-70] | 10 | 10 | 24 | |||
| 25 | Поручень | ЭО-5221.08.00.008 | 1 | 1 | 25 | |||
| 26 | Панель | ЭО-5221.08.00.110сб | 1 | 1 | 26 | |||
| 27 | Панель | ЭО-5221.08.00.120сб | 1 | 1 | 27 |
