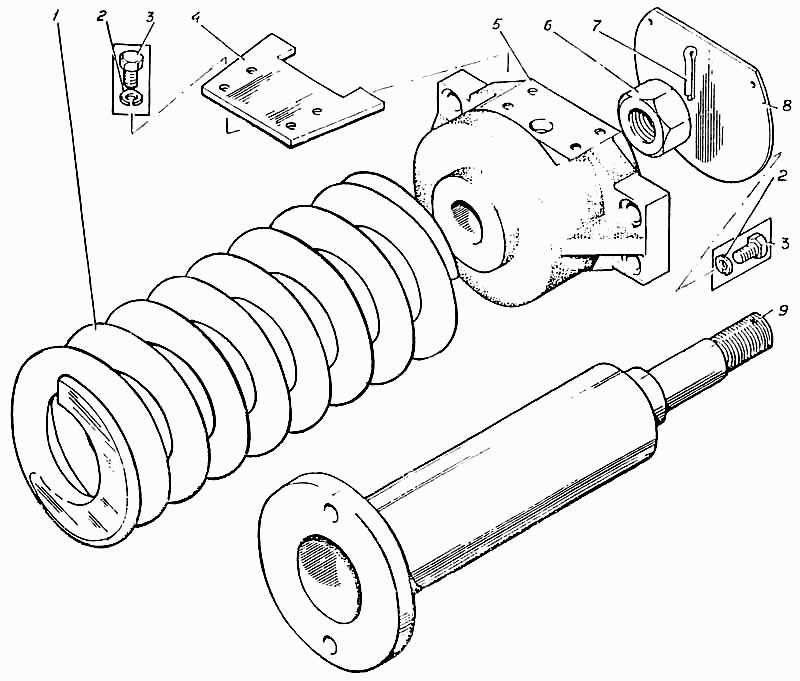

Механизм сдавливания
100%
Название детали
Механизм сдавливания
Заводской номер
ЭО-5221.01.10.500сб
Количество на модель
№
Название детали
Пружина тарельчатая
Заводской номер
Э4.01.10.029
Количество на модель
1
№
1
Название детали
Шайба 16.65г.019 [ГОСТ 6402-70]
Заводской номер
Шайба 16.65г.019 [ГОСТ 6402-70]
Количество на модель
8
№
2
Название детали
Болт М10-8qх20.58.019 [ГОСТ 7798-70]
Заводской номер
Болт М10-8qх20.58.019 [ГОСТ 7798-70]
Количество на модель
8
№
3
Название детали
СКРЕБОК
Заводской номер
ЭО-5221.01.10.505
Количество на модель
1
№
4
Название детали
Фланец
Заводской номер
ЭО-5221.01.10.503
Количество на модель
1
№
5
Название детали
Гайка
Заводской номер
Э4.01.10.012
Количество на модель
1
№
6
Название детали
Гайка
Заводской номер
ЭО-5221.01.10504
Количество на модель
1
№
6
Название детали
Шплинт 8х80 [ГОСТ 397-70]
Заводской номер
Шплинт 8х80 [ГОСТ 397-70]
Количество на модель
1
№
7
Название детали
Крышка
Заводской номер
ЭО-5221.01.10.506
Количество на модель
1
№
8
Название детали
Стяжка
Заводской номер
ЭО-5221.01.10.530сб
Количество на модель
1
№
9
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Механизм сдавливания | ЭО-5221.01.10.500сб | |||||||
| 1 | Пружина тарельчатая | Э4.01.10.029 | 1 | 1 | 1 | |||
| 2 | Шайба 16.65г.019 [ГОСТ 6402-70] | Шайба 16.65г.019 [ГОСТ 6402-70] | 8 | 8 | 2 | |||
| 3 | Болт М10-8qх20.58.019 [ГОСТ 7798-70] | Болт М10-8qх20.58.019 [ГОСТ 7798-70] | 8 | 8 | 3 | |||
| 4 | СКРЕБОК | ЭО-5221.01.10.505 | 1 | 1 | 4 | |||
| 5 | Фланец | ЭО-5221.01.10.503 | 1 | 1 | 5 | |||
| 6 | Гайка | Э4.01.10.012 | 1 | 1 | 6 | |||
| 6 | Гайка | ЭО-5221.01.10504 | 1 | 1 | 6 | |||
| 7 | Шплинт 8х80 [ГОСТ 397-70] | Шплинт 8х80 [ГОСТ 397-70] | 1 | 1 | 7 | |||
| 8 | Крышка | ЭО-5221.01.10.506 | 1 | 1 | 8 | |||
| 9 | Стяжка | ЭО-5221.01.10.530сб | 1 | 1 | 9 |
