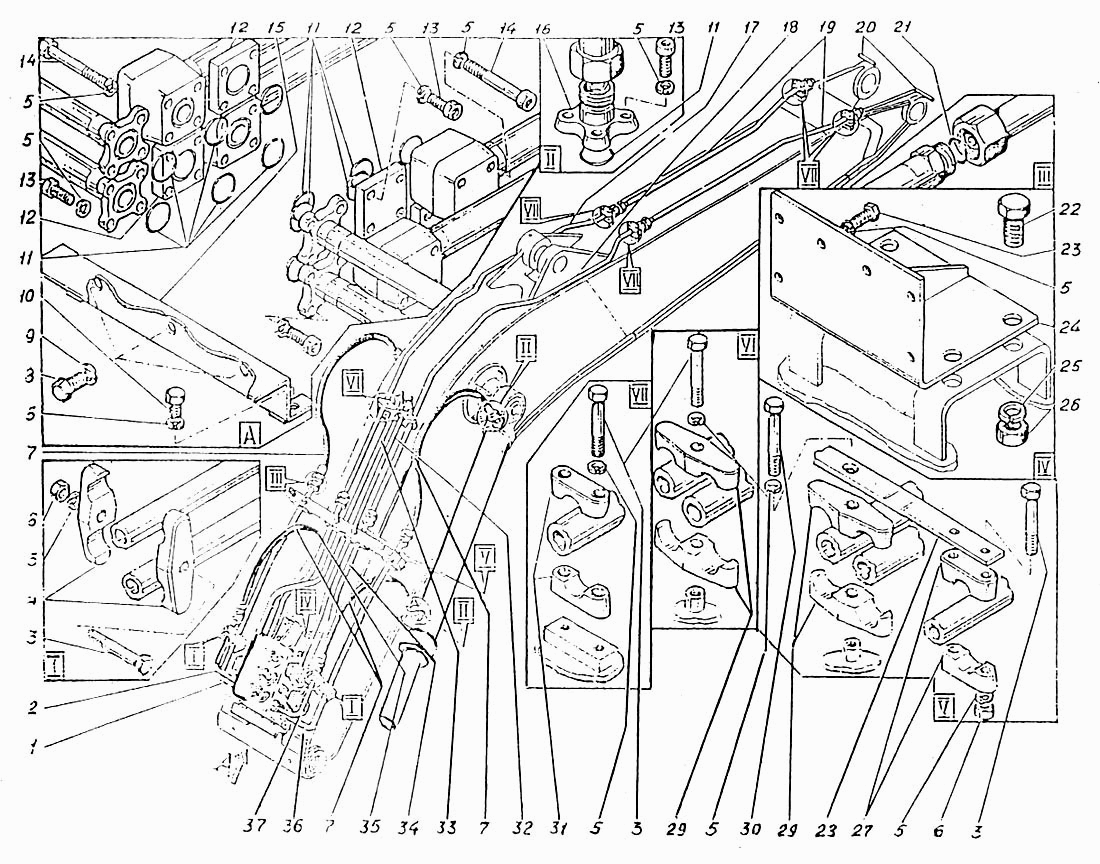

Трубопроводы стрелы
100%
Название детали
Трубопроводы стрелы
Заводской номер
Э4.05.28.000сб
Количество на модель
№
Название детали
Труба
Заводской номер
ЭО-5126.28.05.200сб
Количество на модель
1
№
1
Название детали
Труба
Заводской номер
ЭО-5126.28.05.400сб
Количество на модель
1
№
2
Название детали
Болт М12-8gх90.46.016 [ГОСТ 7798-70]
Заводской номер
Болт М12-8gх90.46.016 [ГОСТ 7798-70]
Количество на модель
16
№
3
Название детали
Колодка
Заводской номер
ЭО-5124А.58.05.005
Количество на модель
4
№
4
Название детали
Шайба 12.65Г.016 [ГОСТ 6402-70]
Заводской номер
Шайба 12.65Г.016 [ГОСТ 6402-70]
Количество на модель
54
№
5
Название детали
Гайка М12-7Н.8.20.016 [ГОСТ 5915-70]
Заводской номер
Гайка М12-7Н.8.20.016 [ГОСТ 5915-70]
Количество на модель
6
№
6
Название детали
Рукав высокого давления 25-25-980-4-У [ТУ 22.166-31-91]
Заводской номер
Рукав высокого давления 25-25-980-4-У [ТУ 22.166-31-91]
Количество на модель
4
№
7
Название детали
Болт М16-8gх30.46.016 [ГОСТ 7798-70]
Заводской номер
Болт М16-8gх30.46.016 [ГОСТ 7798-70]
Количество на модель
3
№
8
Название детали
Шайба 16.65Г.016 [ГОСТ 6402-70]
Заводской номер
Шайба 16.65Г.016 [ГОСТ 6402-70]
Количество на модель
3
№
9
Название детали
Болт М12-8gх25.46.016 [ГОСТ 7798-70]
Заводской номер
Болт М12-8gх25.46.016 [ГОСТ 7798-70]
Количество на модель
2
№
10
Название детали
Кольцо 032-040-46-2-3 [ГОСТ 18829-73]
Заводской номер
Кольцо 032-040-46-2-3 [ГОСТ 18829-73]
Количество на модель
16
№
11
Название детали
Заглушка
Заводской номер
ЭО-5122.06.07.016
Количество на модель
4
№
12
Название детали
Кронштейн
Заводской номер
ЭО-5126.28.05.500сб
Количество на модель
1
№
15
Название детали
Фланец
Заводской номер
ЭО-5122.06.07.014-1
Количество на модель
4
№
16
Название детали
Труба
Заводской номер
ЭО-5126.28.05.040
Количество на модель
1
№
17
Название детали
Труба
Заводской номер
ЭО-5126.28.05.050
Количество на модель
1
№
18
Название детали
Труба
Заводской номер
ЭО-5126.28.05.030
Количество на модель
2
№
19
Название детали
Кольцо 024-030-36-2-3 [ГОСТ 18829-73]
Заводской номер
Кольцо 024-030-36-2-3 [ГОСТ 18829-73]
Количество на модель
4
№
21
Название детали
Болт М20-8gх50.88.ХС.016 [ГОСТ 7798-70]
Заводской номер
Болт М20-8gх50.88.ХС.016 [ГОСТ 7798-70]
Количество на модель
4
№
22
Название детали
Болт М12-8gх30.46.016 [ГОСТ 7798-70]
Заводской номер
Болт М12-8gх30.46.016 [ГОСТ 7798-70]
Количество на модель
16
№
23
Название детали
Кронштейн
Заводской номер
ЭО-512.06.07.360-1сб
Количество на модель
1
№
24
Название детали
Шайба 20.65Г.016 [ГОСТ 6402-70]
Заводской номер
Шайба 20.65Г.016 [ГОСТ 6402-70]
Количество на модель
4
№
25
Название детали
Гайка М20-7Н.6.016 [ГОСТ 5915-70]
Заводской номер
Гайка М20-7Н.6.016 [ГОСТ 5915-70]
Количество на модель
4
№
26
Название детали
Колодка
Заводской номер
ЭО-5124А.58.05.007
Количество на модель
4
№
27
Название детали
Планка
Заводской номер
ЭО-5126.28.05.004
Количество на модель
1
№
28
Название детали
Колодка
Заводской номер
ЭО-5126.28.05.002
Количество на модель
8
№
29
Название детали
Болт М12-8gх100.88.38ХС.016 [ГОСТ 7796-70]
Заводской номер
Болт М12-8gх100.88.38ХС.016 [ГОСТ 7796-70]
Количество на модель
18
№
30
Название детали
Колодка
Заводской номер
ЭО-5126.28.05.003
Количество на модель
8
№
31
Название детали
Труба
Заводской номер
ЭО-5126.28.05.080с6
Количество на модель
1
№
32
Название детали
Труба
Заводской номер
ЭО-5126.28.05.060с6
Количество на модель
1
№
33
Название детали
Труба
Заводской номер
ЭО-5126.28.05.090сб
Количество на модель
1
№
34
Название детали
Труба
Заводской номер
ЭО-5126.28.05.070с6
Количество на модель
1
№
35
Название детали
Труба
Заводской номер
ЭО-5126.28.05.100сб
Количество на модель
1
№
36
Название детали
Труба
Заводской номер
ЭО-5126.28.05.300сб
Количество на модель
1
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Трубопроводы стрелы | Э4.05.28.000сб | |||||||
| 1 | Труба | ЭО-5126.28.05.200сб | 1 | 1 | 1 | |||
| 2 | Труба | ЭО-5126.28.05.400сб | 1 | 1 | 2 | |||
| 3 | Болт М12-8gх90.46.016 [ГОСТ 7798-70] | Болт М12-8gх90.46.016 [ГОСТ 7798-70] | 16 | 16 | 3 | |||
| 4 | Колодка | ЭО-5124А.58.05.005 | 4 | 4 | 4 | |||
| 5 | Шайба 12.65Г.016 [ГОСТ 6402-70] | Шайба 12.65Г.016 [ГОСТ 6402-70] | 54 | 54 | 5 | |||
| 6 | Гайка М12-7Н.8.20.016 [ГОСТ 5915-70] | Гайка М12-7Н.8.20.016 [ГОСТ 5915-70] | 6 | 6 | 6 | |||
| 7 | Рукав высокого давления 25-25-980-4-У [ТУ 22.166-31-91] | Рукав высокого давления 25-25-980-4-У [ТУ 22.166-31-91] | 4 | 4 | 7 | |||
| 8 | Болт М16-8gх30.46.016 [ГОСТ 7798-70] | Болт М16-8gх30.46.016 [ГОСТ 7798-70] | 3 | 3 | 8 | |||
| 9 | Шайба 16.65Г.016 [ГОСТ 6402-70] | Шайба 16.65Г.016 [ГОСТ 6402-70] | 3 | 3 | 9 | |||
| 10 | Болт М12-8gх25.46.016 [ГОСТ 7798-70] | Болт М12-8gх25.46.016 [ГОСТ 7798-70] | 2 | 2 | 10 | |||
| 11 | Кольцо 032-040-46-2-3 [ГОСТ 18829-73] | Кольцо 032-040-46-2-3 [ГОСТ 18829-73] | 16 | 16 | 11 | |||
| 12 | Заглушка | ЭО-5122.06.07.016 | 4 | 4 | 12 | |||
| 15 | Кронштейн | ЭО-5126.28.05.500сб | 1 | 1 | 15 | |||
| 16 | Фланец | ЭО-5122.06.07.014-1 | 4 | 4 | 16 | |||
| 17 | Труба | ЭО-5126.28.05.040 | 1 | 1 | 17 | |||
| 18 | Труба | ЭО-5126.28.05.050 | 1 | 1 | 18 | |||
| 19 | Труба | ЭО-5126.28.05.030 | 2 | 2 | 19 | |||
| 21 | Кольцо 024-030-36-2-3 [ГОСТ 18829-73] | Кольцо 024-030-36-2-3 [ГОСТ 18829-73] | 4 | 4 | 21 | |||
| 22 | Болт М20-8gх50.88.ХС.016 [ГОСТ 7798-70] | Болт М20-8gх50.88.ХС.016 [ГОСТ 7798-70] | 4 | 4 | 22 | |||
| 23 | Болт М12-8gх30.46.016 [ГОСТ 7798-70] | Болт М12-8gх30.46.016 [ГОСТ 7798-70] | 16 | 16 | 23 | |||
| 24 | Кронштейн | ЭО-512.06.07.360-1сб | 1 | 1 | 24 | |||
| 25 | Шайба 20.65Г.016 [ГОСТ 6402-70] | Шайба 20.65Г.016 [ГОСТ 6402-70] | 4 | 4 | 25 | |||
| 26 | Гайка М20-7Н.6.016 [ГОСТ 5915-70] | Гайка М20-7Н.6.016 [ГОСТ 5915-70] | 4 | 4 | 26 | |||
| 27 | Колодка | ЭО-5124А.58.05.007 | 4 | 4 | 27 | |||
| 28 | Планка | ЭО-5126.28.05.004 | 1 | 1 | 28 | |||
| 29 | Колодка | ЭО-5126.28.05.002 | 8 | 8 | 29 | |||
| 30 | Болт М12-8gх100.88.38ХС.016 [ГОСТ 7796-70] | Болт М12-8gх100.88.38ХС.016 [ГОСТ 7796-70] | 18 | 18 | 30 | |||
| 31 | Колодка | ЭО-5126.28.05.003 | 8 | 8 | 31 | |||
| 32 | Труба | ЭО-5126.28.05.080с6 | 1 | 1 | 32 | |||
| 33 | Труба | ЭО-5126.28.05.060с6 | 1 | 1 | 33 | |||
| 34 | Труба | ЭО-5126.28.05.090сб | 1 | 1 | 34 | |||
| 35 | Труба | ЭО-5126.28.05.070с6 | 1 | 1 | 35 | |||
| 36 | Труба | ЭО-5126.28.05.100сб | 1 | 1 | 36 | |||
| 37 | Труба | ЭО-5126.28.05.300сб | 1 | 1 | 37 |
