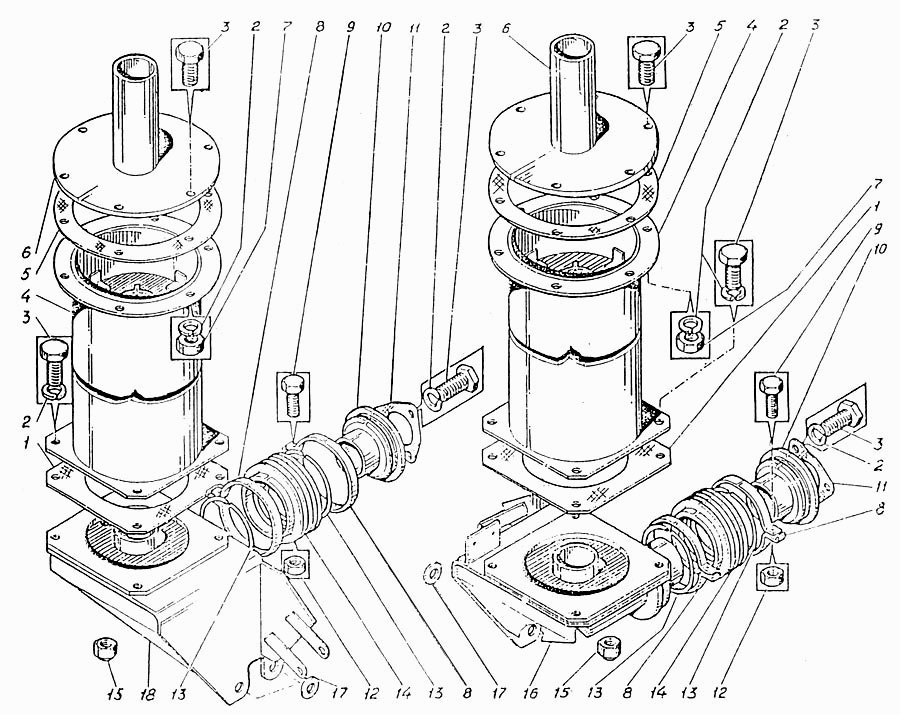

Система выхлопа
100%
Название детали
Система выхлопа
Заводской номер
ЭО-5122.11.23.000-1Асб
Количество на модель
№
Название детали
Прокладка
Заводской номер
ЭО-5122.11.23.005-1А
Количество на модель
2
№
1
Название детали
Шайба 10.65Г.016 [ГОСТ 6402-70]
Заводской номер
Шайба 10.65Г.016 [ГОСТ 6402-70]
Количество на модель
26
№
2
Название детали
Болт М10-8gх25.46.016 [ГОСТ 7798-70]
Заводской номер
Болт М10-8gх25.46.016 [ГОСТ 7798-70]
Количество на модель
26
№
3
Название детали
Глушитель
Заводской номер
ЭО-5122.11.23.100-1Асб
Количество на модель
2
№
4
Название детали
Прокладка
Заводской номер
ЭО-5122.11.23.006-1А
Количество на модель
2
№
5
Название детали
Крышка
Заводской номер
ЭО-5122.11.23.200-1Асб
Количество на модель
2
№
6
Название детали
Гайка М10-711.8.016 [ГОСТ 5915-70]
Заводской номер
Гайка М10-711.8.016 [ГОСТ 5915-70]
Количество на модель
12
№
7
Название детали
Хомут
Заводской номер
ЭО-5122.11.23.011-А
Количество на модель
4
№
8
Название детали
Болт М8-6gх40.46.016 [ГОСТ 7796-70]
Заводской номер
Болт М8-6gх40.46.016 [ГОСТ 7796-70]
Количество на модель
4
№
9
Название детали
Фланец
Заводской номер
ЭО-5122.11.23.300Асб
Количество на модель
2
№
10
Название детали
прокладка
Заводской номер
ЭО-5122.11.23.008
Количество на модель
2
№
11
Название детали
Гайка М8-711.8.016 [ГОСТ 5915-70]
Заводской номер
Гайка М8-711.8.016 [ГОСТ 5915-70]
Количество на модель
4
№
12
Название детали
Кольцо
Заводской номер
ЭО-5122.11.23.007-А
Количество на модель
4
№
13
Название детали
Сильфон НС-125-8-0,16х2 [ГОСТ 22388-77]
Заводской номер
Сильфон НС-125-8-0,16х2 [ГОСТ 22388-77]
Количество на модель
2
№
14
Название детали
Заглушка
Заводской номер
ЭО-5122.11.23.009-А
Количество на модель
2
№
15
Название детали
Кронштейн правый
Заводской номер
ЭО-5122.11.23.500-1Асб
Количество на модель
1
№
16
Название детали
Шайба 16.01.016 [ГОСТ 11371-78]
Заводской номер
Шайба 16.01.016 [ГОСТ 11371-78]
Количество на модель
8
№
17
Название детали
Кронштейн левый
Заводской номер
ЭО-5122.11.23.600-1Асб
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Система выхлопа | ЭО-5122.11.23.000-1Асб | |||||||
| 1 | Прокладка | ЭО-5122.11.23.005-1А | 2 | 2 | 1 | |||
| 2 | Шайба 10.65Г.016 [ГОСТ 6402-70] | Шайба 10.65Г.016 [ГОСТ 6402-70] | 26 | 26 | 2 | |||
| 3 | Болт М10-8gх25.46.016 [ГОСТ 7798-70] | Болт М10-8gх25.46.016 [ГОСТ 7798-70] | 26 | 26 | 3 | |||
| 4 | Глушитель | ЭО-5122.11.23.100-1Асб | 2 | 2 | 4 | |||
| 5 | Прокладка | ЭО-5122.11.23.006-1А | 2 | 2 | 5 | |||
| 6 | Крышка | ЭО-5122.11.23.200-1Асб | 2 | 2 | 6 | |||
| 7 | Гайка М10-711.8.016 [ГОСТ 5915-70] | Гайка М10-711.8.016 [ГОСТ 5915-70] | 12 | 12 | 7 | |||
| 8 | Хомут | ЭО-5122.11.23.011-А | 4 | 4 | 8 | |||
| 9 | Болт М8-6gх40.46.016 [ГОСТ 7796-70] | Болт М8-6gх40.46.016 [ГОСТ 7796-70] | 4 | 4 | 9 | |||
| 10 | Фланец | ЭО-5122.11.23.300Асб | 2 | 2 | 10 | |||
| 11 | прокладка | ЭО-5122.11.23.008 | 2 | 2 | 11 | |||
| 12 | Гайка М8-711.8.016 [ГОСТ 5915-70] | Гайка М8-711.8.016 [ГОСТ 5915-70] | 4 | 4 | 12 | |||
| 13 | Кольцо | ЭО-5122.11.23.007-А | 4 | 4 | 13 | |||
| 14 | Сильфон НС-125-8-0,16х2 [ГОСТ 22388-77] | Сильфон НС-125-8-0,16х2 [ГОСТ 22388-77] | 2 | 2 | 14 | |||
| 15 | Заглушка | ЭО-5122.11.23.009-А | 2 | 2 | 15 | |||
| 16 | Кронштейн правый | ЭО-5122.11.23.500-1Асб | 1 | 1 | 16 | |||
| 17 | Шайба 16.01.016 [ГОСТ 11371-78] | Шайба 16.01.016 [ГОСТ 11371-78] | 8 | 8 | 17 | |||
| 18 | Кронштейн левый | ЭО-5122.11.23.600-1Асб | 1 | 1 | 18 |
