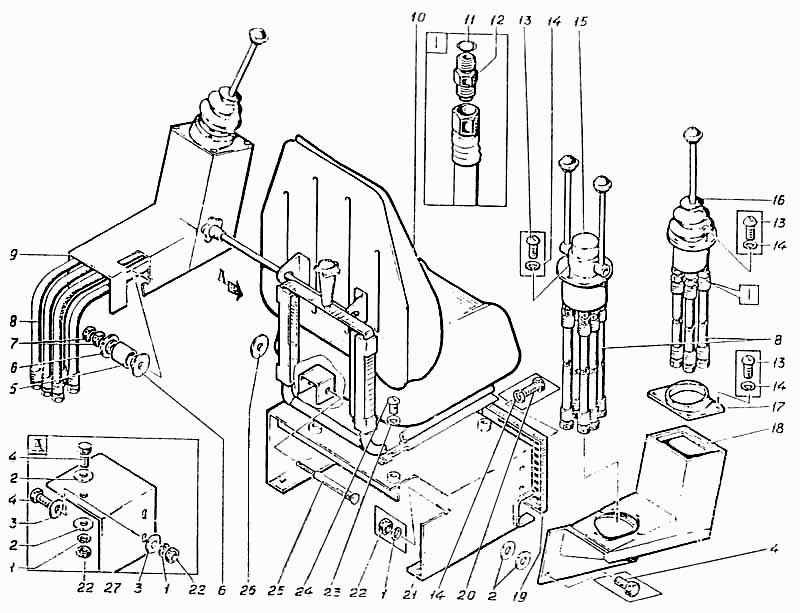

Пульт-кресло
100%
Название детали
Пульт-кресло
Заводской номер
Э4.04.01.000сб
Количество на модель
№
Название детали
Шайба С10.65г.016 [ГОСТ 6402-70]
Заводской номер
Шайба С10.65г.016 [ГОСТ 6402-70]
Количество на модель
6
№
1
Название детали
Шайба 10.01.016 [ГОСТ 11371-78]
Заводской номер
Шайба 10.01.016 [ГОСТ 11371-78]
Количество на модель
8
№
2
Название детали
Шайба С10.01.016 [ГОСТ 11371-78]
Заводской номер
Шайба С10.01.016 [ГОСТ 11371-78]
Количество на модель
4
№
3
Название детали
Болт М10-8qх25.046.016 [ГОСТ 7798-70]
Заводской номер
Болт М10-8qх25.046.016 [ГОСТ 7798-70]
Количество на модель
6
№
4
Название детали
Рукав
Заводской номер
Э4.04.01.003сб
Количество на модель
2
№
8
Название детали
Рукав
Заводской номер
ЭО-5221.04.01.700сб
Количество на модель
8
№
8
Название детали
Рукав
Заводской номер
ЭО-5221.04.01.800сб
Количество на модель
8
№
8
Название детали
Кожух левый
Заводской номер
Э4.04.01.001сб
Количество на модель
1
№
9
Название детали
Сиденье
Заводской номер
У7920.016-2-00.000-1
Количество на модель
1
№
10
Название детали
Кольцо 012-016025-2-3 [ГОСТ 18829-73]
Заводской номер
Кольцо 012-016025-2-3 [ГОСТ 18829-73]
Количество на модель
18
№
11
Название детали
Штуцер
Заводской номер
ЭО-5122.04.11.005
Количество на модель
18
№
12
Название детали
Винт М6-8qх16.46.016 [ГОСТ 17473-80]
Заводской номер
Винт М6-8qх16.46.016 [ГОСТ 17473-80]
Количество на модель
20
№
13
Название детали
Шайба 6.65г.016 [ГОСТ 6402-70]
Заводской номер
Шайба 6.65г.016 [ГОСТ 6402-70]
Количество на модель
24
№
14
Название детали
Блок управления 60220Л [ТУ 22-3744-76]
Заводской номер
Блок управления 60220Л [ТУ 22-3744-76]
Количество на модель
1
№
15
Название детали
Блок управления 60120 [ТУ 22-3744-76]
Заводской номер
Блок управления 60120 [ТУ 22-3744-76]
Количество на модель
2
№
16
Название детали
Основание
Заводской номер
ЭО-5124.04.01.001
Количество на модель
2
№
17
Название детали
Кожух правый
Заводской номер
ЭО-5221.04.01.600сб
Количество на модель
1
№
18
Название детали
Крышка
Заводской номер
94.04.01.014
Количество на модель
1
№
19
Название детали
Болт М6-8qх16.46.016 [ГОСТ 7798-70]
Заводской номер
Болт М6-8qх16.46.016 [ГОСТ 7798-70]
Количество на модель
4
№
20
Название детали
Подставка
Заводской номер
Э4.04.01.002сб
Количество на модель
1
№
21
Название детали
Гайка М10-7Н.8.016 [ГОСТ 5915-70]
Заводской номер
Гайка М10-7Н.8.016 [ГОСТ 5915-70]
Количество на модель
6
№
22
Название детали
Шайба 8.65г.016 [ГОСТ 6402-70]
Заводской номер
Шайба 8.65г.016 [ГОСТ 6402-70]
Количество на модель
4
№
23
Название детали
Винт М8-8qх16.46.016 [ГОСТ 17473-80]
Заводской номер
Винт М8-8qх16.46.016 [ГОСТ 17473-80]
Количество на модель
4
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Пульт-кресло | Э4.04.01.000сб | |||||||
| 1 | Шайба С10.65г.016 [ГОСТ 6402-70] | Шайба С10.65г.016 [ГОСТ 6402-70] | 6 | 6 | 1 | |||
| 2 | Шайба 10.01.016 [ГОСТ 11371-78] | Шайба 10.01.016 [ГОСТ 11371-78] | 8 | 8 | 2 | |||
| 3 | Шайба С10.01.016 [ГОСТ 11371-78] | Шайба С10.01.016 [ГОСТ 11371-78] | 4 | 4 | 3 | |||
| 4 | Болт М10-8qх25.046.016 [ГОСТ 7798-70] | Болт М10-8qх25.046.016 [ГОСТ 7798-70] | 6 | 6 | 4 | |||
| 8 | Рукав | Э4.04.01.003сб | 2 | 2 | 8 | |||
| 8 | Рукав | ЭО-5221.04.01.700сб | 8 | 8 | 8 | |||
| 8 | Рукав | ЭО-5221.04.01.800сб | 8 | 8 | 8 | |||
| 9 | Кожух левый | Э4.04.01.001сб | 1 | 1 | 9 | |||
| 10 | Сиденье | У7920.016-2-00.000-1 | 1 | 1 | 10 | |||
| 11 | Кольцо 012-016025-2-3 [ГОСТ 18829-73] | Кольцо 012-016025-2-3 [ГОСТ 18829-73] | 18 | 18 | 11 | |||
| 12 | Штуцер | ЭО-5122.04.11.005 | 18 | 18 | 12 | |||
| 13 | Винт М6-8qх16.46.016 [ГОСТ 17473-80] | Винт М6-8qх16.46.016 [ГОСТ 17473-80] | 20 | 20 | 13 | |||
| 14 | Шайба 6.65г.016 [ГОСТ 6402-70] | Шайба 6.65г.016 [ГОСТ 6402-70] | 24 | 24 | 14 | |||
| 15 | Блок управления 60220Л [ТУ 22-3744-76] | Блок управления 60220Л [ТУ 22-3744-76] | 1 | 1 | 15 | |||
| 16 | Блок управления 60120 [ТУ 22-3744-76] | Блок управления 60120 [ТУ 22-3744-76] | 2 | 2 | 16 | |||
| 17 | Основание | ЭО-5124.04.01.001 | 2 | 2 | 17 | |||
| 18 | Кожух правый | ЭО-5221.04.01.600сб | 1 | 1 | 18 | |||
| 19 | Крышка | 94.04.01.014 | 1 | 1 | 19 | |||
| 20 | Болт М6-8qх16.46.016 [ГОСТ 7798-70] | Болт М6-8qх16.46.016 [ГОСТ 7798-70] | 4 | 4 | 20 | |||
| 21 | Подставка | Э4.04.01.002сб | 1 | 1 | 21 | |||
| 22 | Гайка М10-7Н.8.016 [ГОСТ 5915-70] | Гайка М10-7Н.8.016 [ГОСТ 5915-70] | 6 | 6 | 22 | |||
| 23 | Шайба 8.65г.016 [ГОСТ 6402-70] | Шайба 8.65г.016 [ГОСТ 6402-70] | 4 | 4 | 23 | |||
| 24 | Винт М8-8qх16.46.016 [ГОСТ 17473-80] | Винт М8-8qх16.46.016 [ГОСТ 17473-80] | 4 | 4 | 24 |
