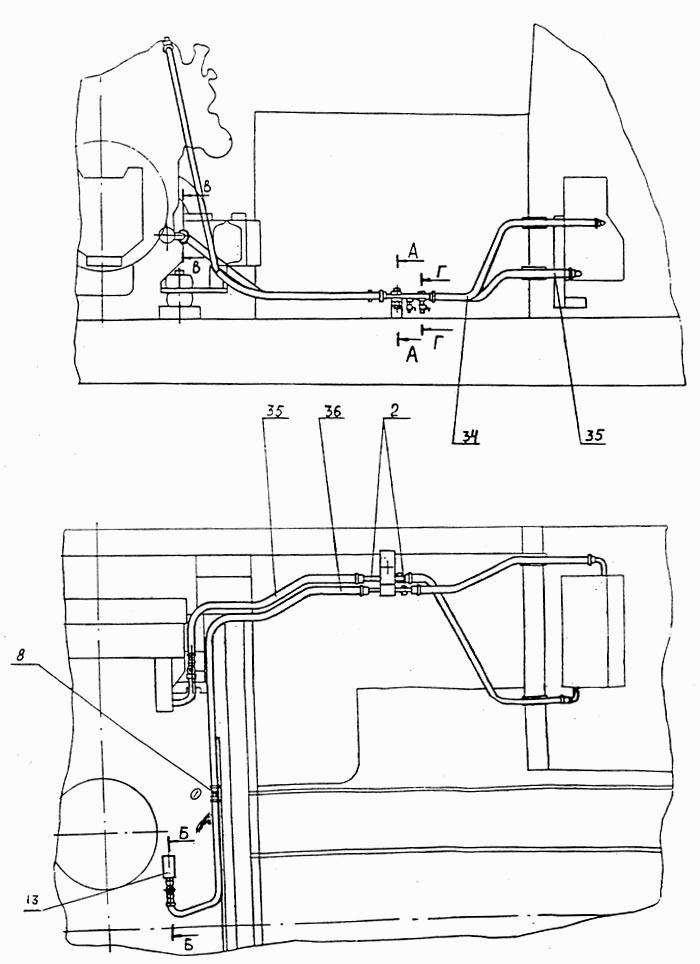

Трубопроводы
100%
Название детали
Трубопроводы о гонители
Заводской номер
Э4.11.28.000сб
Количество на модель
№
Название детали
Труба
Заводской номер
ЭО-5221.11.28.200сб-А
Количество на модель
2
№
2
Название детали
Патрубок
Заводской номер
Э4.11.28.003
Количество на модель
1
№
8
Название детали
Кран муфтовый ДУ15
Заводской номер
ЭО-5122.11.21.002-А
Количество на модель
2
№
13
Название детали
Кран
Заводской номер
Э4.11.21.011-сб-А
Количество на модель
2
№
13
Название детали
Рукав 40У16-7 L=500 [ТУ 0056016-87]
Заводской номер
Рукав 40У16-7 L=500 [ТУ 0056016-87]
Количество на модель
1
№
34
Название детали
Рукав 40У16-7 L=1300 [ТУ 0056016-87]
Заводской номер
Рукав 40У16-7 L=1300 [ТУ 0056016-87]
Количество на модель
2
№
35
Название детали
Рукав 40У16-7 L=1500 [ТУ 0056016-87]
Заводской номер
Рукав 40У16-7 L=1500 [ТУ 0056016-87]
Количество на модель
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Трубопроводы о гонители | Э4.11.28.000сб | |||||||
| 2 | Труба | ЭО-5221.11.28.200сб-А | 2 | 2 | 2 | |||
| 8 | Патрубок | Э4.11.28.003 | 1 | 1 | 8 | |||
| 13 | Кран муфтовый ДУ15 | ЭО-5122.11.21.002-А | 2 | 2 | 13 | |||
| 13 | Кран | Э4.11.21.011-сб-А | 2 | 2 | 13 | |||
| 34 | Рукав 40У16-7 L=500 [ТУ 0056016-87] | Рукав 40У16-7 L=500 [ТУ 0056016-87] | 1 | 1 | 34 | |||
| 35 | Рукав 40У16-7 L=1300 [ТУ 0056016-87] | Рукав 40У16-7 L=1300 [ТУ 0056016-87] | 2 | 2 | 35 | |||
| 36 | Рукав 40У16-7 L=1500 [ТУ 0056016-87] | Рукав 40У16-7 L=1500 [ТУ 0056016-87] | 36 |
