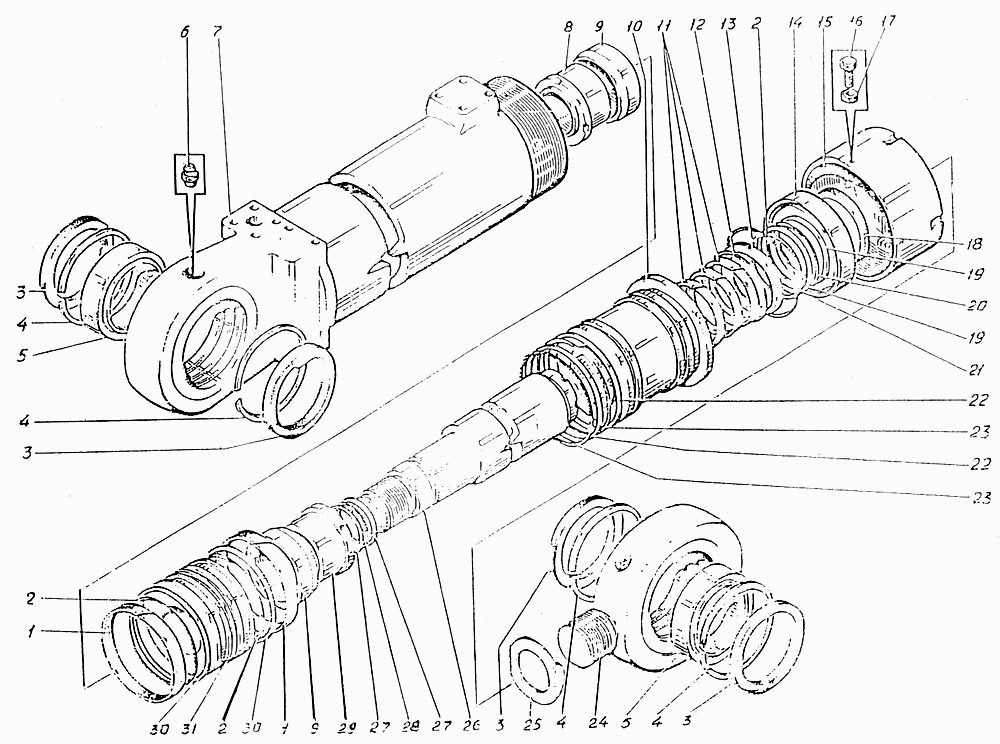

Гидроцилиндр ковша
100%
Название детали
Гидроцилиндр ковша
Заводской номер
Э4.05.30.001сб
Количество на модель
№
Название детали
Гидроцилиндр ковша
Заводской номер
ЭО-5126.29.06.000сб
Количество на модель
№
Название детали
КОЛЬЦО
Заводской номер
ЭО-5221.00.01.003
Количество на модель
2
№
1
Название детали
Кольцо 140-150-58-2-3 [ГОСТ 9833-78]
Заводской номер
Кольцо 140-150-58-2-3 [ГОСТ 9833-78]
Количество на модель
3
№
2
Название детали
Манжета 1,2-120х150-4 [ГОСТ 8752-89]
Заводской номер
Манжета 1,2-120х150-4 [ГОСТ 8752-89]
Количество на модель
4
№
3
Название детали
Кольцо 105-115-58-2-3 [ГОСТ 13941-78]
Заводской номер
Кольцо 105-115-58-2-3 [ГОСТ 13941-78]
Количество на модель
4
№
4
Название детали
Подшипник ГОСТ
Заводской номер
9ШС110К
Количество на модель
2
№
5
Название детали
Масленка
Заводской номер
19853.1.3
Количество на модель
2
№
6
Название детали
Цилиндр
Заводской номер
ЭО-5126.29.06.100
Количество на модель
1
№
7
Название детали
Орех
Заводской номер
ЭО-5221.00.01.013
Количество на модель
1
№
8
Название детали
Втулка
Заводской номер
ЭО-5221.00.01.001
Количество на модель
1
№
10
Название детали
КОЛЬЦО
Заводской номер
ЭО-5221.00.01.005
Количество на модель
3
№
11
Название детали
Кольцо
Заводской номер
9833.105.115.58
Количество на модель
1
№
12
Название детали
Стакан
Заводской номер
ЭО-5221.00.01.014
Количество на модель
1
№
14
Название детали
Орех
Заводской номер
ЭО-5124.06.05.005
Количество на модель
1
№
15
Название детали
Винт
Заводской номер
ЭО-5122.06.05.014
Количество на модель
1
№
16
Название детали
Гайка М10-611.5.016 [ГОСТ 5915-70]
Заводской номер
Гайка М10-611.5.016 [ГОСТ 5915-70]
Количество на модель
1
№
17
Название детали
Грязесъемник
Заводской номер
ЭО-5124.06.05.600
Количество на модель
1
№
18
Название детали
Кольцо защитное
Заводской номер
ЭО-5221.00.01.017
Количество на модель
2
№
19
Название детали
Кольцо 100-110-508-2-3 [ГОСТ 9833-78]
Заводской номер
Кольцо 100-110-508-2-3 [ГОСТ 9833-78]
Количество на модель
1
№
20
Название детали
КОЛЬЦО
Заводской номер
ЭО-5221.00.01.006
Количество на модель
1
№
21
Название детали
Кольцо 150х160 [СТП 22003-114-88]
Заводской номер
СТП 22003-114-88 [Кольцо 150х160]
Количество на модель
2
№
22
Название детали
Кольцо 150-160-58-2-3 [ГОСТ 9833-78]
Заводской номер
Кольцо 150-160-58-2-3 [ГОСТ 9833-78]
Количество на модель
2
№
23
Название детали
Проушина
Заводской номер
5124.06.05.004
Количество на модель
1
№
24
Название детали
Шайба
Заводской номер
ЭО-5124.06.05.006
Количество на модель
1
№
25
Название детали
Шток
Заводской номер
ЭО-5126.29.06.001
Количество на модель
1
№
26
Название детали
Кольцо 70х80 [СТП 22003-114-88]
Заводской номер
СТП 22003-114-88 [Кольцо 70х80]
Количество на модель
2
№
27
Название детали
Кольцо 070-080-58-2-3 [ГОСТ 9833-78]
Заводской номер
Кольцо 070-080-58-2-3 [ГОСТ 9833-78]
Количество на модель
1
№
28
Название детали
Втулка
Заводской номер
ЭО-5221.29.06.003
Количество на модель
1
№
29
Название детали
КОЛЬЦО
Заводской номер
ЭО-5221.00.01.004
Количество на модель
2
№
30
Название детали
Поршень
Заводской номер
ЭО-5221.00.01.002
Количество на модель
1
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидроцилиндр ковша | Э4.05.30.001сб | |||||||
| Гидроцилиндр ковша | ЭО-5126.29.06.000сб | |||||||
| 1 | КОЛЬЦО | ЭО-5221.00.01.003 | 2 | 2 | 1 | |||
| 2 | Кольцо 140-150-58-2-3 [ГОСТ 9833-78] | Кольцо 140-150-58-2-3 [ГОСТ 9833-78] | 3 | 3 | 2 | |||
| 3 | Манжета 1,2-120х150-4 [ГОСТ 8752-89] | Манжета 1,2-120х150-4 [ГОСТ 8752-89] | 4 | 4 | 3 | |||
| 4 | Кольцо 105-115-58-2-3 [ГОСТ 13941-78] | Кольцо 105-115-58-2-3 [ГОСТ 13941-78] | 4 | 4 | 4 | |||
| 5 | Подшипник ГОСТ | 9ШС110К | 2 | 2 | 5 | |||
| 6 | Масленка | 19853.1.3 | 2 | 2 | 6 | |||
| 7 | Цилиндр | ЭО-5126.29.06.100 | 1 | 1 | 7 | |||
| 8 | Орех | ЭО-5221.00.01.013 | 1 | 1 | 8 | |||
| 10 | Втулка | ЭО-5221.00.01.001 | 1 | 1 | 10 | |||
| 11 | КОЛЬЦО | ЭО-5221.00.01.005 | 3 | 3 | 11 | |||
| 12 | Кольцо | 9833.105.115.58 | 1 | 1 | 12 | |||
| 14 | Стакан | ЭО-5221.00.01.014 | 1 | 1 | 14 | |||
| 15 | Орех | ЭО-5124.06.05.005 | 1 | 1 | 15 | |||
| 16 | Винт | ЭО-5122.06.05.014 | 1 | 1 | 16 | |||
| 17 | Гайка М10-611.5.016 [ГОСТ 5915-70] | Гайка М10-611.5.016 [ГОСТ 5915-70] | 1 | 1 | 17 | |||
| 18 | Грязесъемник | ЭО-5124.06.05.600 | 1 | 1 | 18 | |||
| 19 | Кольцо защитное | ЭО-5221.00.01.017 | 2 | 2 | 19 | |||
| 20 | Кольцо 100-110-508-2-3 [ГОСТ 9833-78] | Кольцо 100-110-508-2-3 [ГОСТ 9833-78] | 1 | 1 | 20 | |||
| 21 | КОЛЬЦО | ЭО-5221.00.01.006 | 1 | 1 | 21 | |||
| 22 | Кольцо 150х160 [СТП 22003-114-88] | СТП 22003-114-88 [Кольцо 150х160] | 2 | 2 | 22 | |||
| 23 | Кольцо 150-160-58-2-3 [ГОСТ 9833-78] | Кольцо 150-160-58-2-3 [ГОСТ 9833-78] | 2 | 2 | 23 | |||
| 24 | Проушина | 5124.06.05.004 | 1 | 1 | 24 | |||
| 25 | Шайба | ЭО-5124.06.05.006 | 1 | 1 | 25 | |||
| 26 | Шток | ЭО-5126.29.06.001 | 1 | 1 | 26 | |||
| 27 | Кольцо 70х80 [СТП 22003-114-88] | СТП 22003-114-88 [Кольцо 70х80] | 2 | 2 | 27 | |||
| 28 | Кольцо 070-080-58-2-3 [ГОСТ 9833-78] | Кольцо 070-080-58-2-3 [ГОСТ 9833-78] | 1 | 1 | 28 | |||
| 29 | Втулка | ЭО-5221.29.06.003 | 1 | 1 | 29 | |||
| 30 | КОЛЬЦО | ЭО-5221.00.01.004 | 2 | 2 | 30 | |||
| 31 | Поршень | ЭО-5221.00.01.002 | 1 | 1 | 31 |
