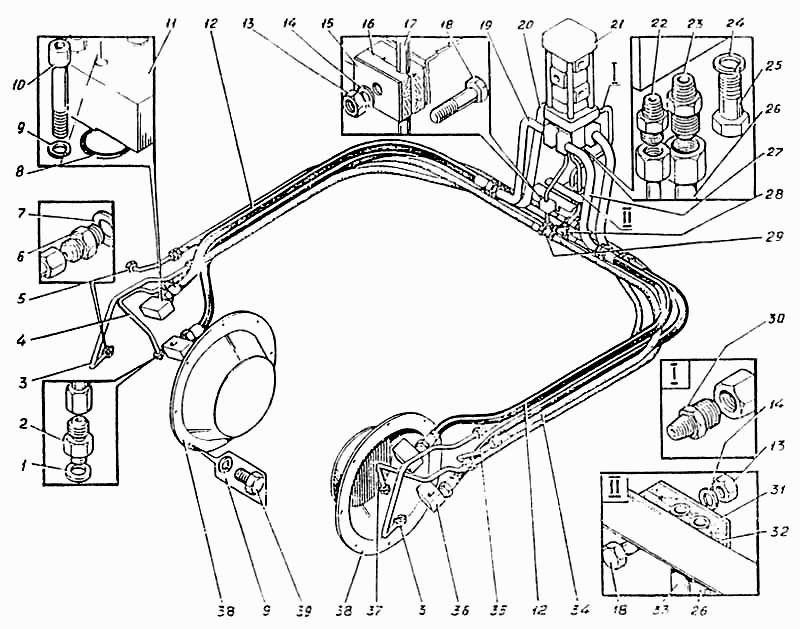

Трубопроводы гусеничной тележки
100%
Название детали
Трубопроводы гусеничной тележки
Заводской номер
ЭО-5126.01.16.000сб
Количество на модель
№
Название детали
Прокладка
Заводской номер
520.06.002-05
Количество на модель
2
№
1
Название детали
Штуцер
Заводской номер
Э4.01.16.017
Количество на модель
2
№
2
Название детали
Рукав
Заводской номер
Э4.05.23.022сб-02
Количество на модель
4
№
3
Название детали
Труба
Заводской номер
ЭО-5126.01.16.009
Количество на модель
5
№
4
Название детали
Штуцер
Заводской номер
ЭО-5124.06.07.001
Количество на модель
2
№
6
Название детали
Прокладка
Заводской номер
520.06.002-02
Количество на модель
4
№
7
Название детали
Кольцо 032-040-2-3 [ГОСТ 9833-73]
Заводской номер
Кольцо 032-040-2-3 [ГОСТ 9833-73]
Количество на модель
8
№
8
Название детали
Шайба 12.65г.019 [ГОСТ 6402-70]
Заводской номер
Шайба 12.65г.019 [ГОСТ 6402-70]
Количество на модель
48
№
9
Название детали
Винт М12-6qх65.109.019 [ГОСТ 11738-84]
Заводской номер
Винт М12-6qх65.109.019 [ГОСТ 11738-84]
Количество на модель
32
№
10
Название детали
Фланец
Заводской номер
ЭО-5221.01.16.040сб
Количество на модель
2
№
11
Название детали
РВД 25х25-2080-4-У
Заводской номер
Э4.09.17.021сб
Количество на модель
4
№
12
Название детали
РВД 25х25-2080-4-У [ТУ 22.166-31-91]
Заводской номер
РВД 25х25-2080-4-У [ТУ 22.166-31-91]
Количество на модель
4
№
12
Название детали
Пробка М12х1,25
Заводской номер
520.05.002
Количество на модель
1
№
13
Название детали
Труба
Заводской номер
ЭО-5126.01.16.004
Количество на модель
1
№
17
Название детали
Труба
Заводской номер
ЭО-5126.01.16.040-01сб
Количество на модель
1
№
19
Название детали
Труба
Заводской номер
ЭО-5126.01.16.030сб
Количество на модель
2
№
20
Название детали
Коллектор центральный
Заводской номер
У4760.08.000
Количество на модель
1
№
21
Название детали
Штуцер К
Заводской номер
ЭО-5122.05.25.013
Количество на модель
1
№
22
Название детали
Штуцер
Заводской номер
ЭО-5122.01.16.005
Количество на модель
1
№
23
Название детали
Шайба 16.65г.019 [ГОСТ 6402-70]
Заводской номер
Шайба 16.65г.019 [ГОСТ 6402-70]
Количество на модель
4
№
24
Название детали
Болт М16-6qх40.58.019 [ГОСТ 7798-70]
Заводской номер
БолтМ16-6qх40.58.019 [ГОСТ 7798-70]
Количество на модель
4
№
25
Название детали
Труба
Заводской номер
ЭО-5126.01.16.003
Количество на модель
1
№
26
Название детали
Труба
Заводской номер
ЭО-5126.01.16.040сб
Количество на модель
1
№
27
Название детали
Тройник
Заводской номер
ЭО-5221.01.16.002
Количество на модель
2
№
28
Название детали
Тройник
Заводской номер
ЭО-5221.05.25.008
Количество на модель
1
№
29
Название детали
Штуцер
Заводской номер
ЭО-5124.05.25.084
Количество на модель
1
№
30
Название детали
Труба
Заводской номер
ЭО-5126.01.16.002
Количество на модель
1
№
33
Название детали
Рукав
Заводской номер
ЭО-5221.01.16.100
Количество на модель
6
№
34
Название детали
Рукав
Заводской номер
Э4.05.23.021сб-1
Количество на модель
6
№
34
Название детали
Фланец
Заводской номер
ЭО-5221.01.16.050сб
Количество на модель
2
№
36
Название детали
Труба
Заводской номер
ЭО-5126.01.16.005
Количество на модель
1
№
37
Название детали
Крышка
Заводской номер
ЭО-5126.01.00.005
Количество на модель
2
№
38
Название детали
Болт М12-6qх25.58.019 [ГОСТ 7798-70]
Заводской номер
Болт М12-6qх25.58.019 [ГОСТ 7798-70]
Количество на модель
16
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Трубопроводы гусеничной тележки | ЭО-5126.01.16.000сб | |||||||
| 1 | Прокладка | 520.06.002-05 | 2 | 2 | 1 | |||
| 2 | Штуцер | Э4.01.16.017 | 2 | 2 | 2 | |||
| 3 | Рукав | Э4.05.23.022сб-02 | 4 | 4 | 3 | |||
| 4 | Труба | ЭО-5126.01.16.009 | 5 | 5 | 4 | |||
| 6 | Штуцер | ЭО-5124.06.07.001 | 2 | 2 | 6 | |||
| 7 | Прокладка | 520.06.002-02 | 4 | 4 | 7 | |||
| 8 | Кольцо 032-040-2-3 [ГОСТ 9833-73] | Кольцо 032-040-2-3 [ГОСТ 9833-73] | 8 | 8 | 8 | |||
| 9 | Шайба 12.65г.019 [ГОСТ 6402-70] | Шайба 12.65г.019 [ГОСТ 6402-70] | 48 | 48 | 9 | |||
| 10 | Винт М12-6qх65.109.019 [ГОСТ 11738-84] | Винт М12-6qх65.109.019 [ГОСТ 11738-84] | 32 | 32 | 10 | |||
| 11 | Фланец | ЭО-5221.01.16.040сб | 2 | 2 | 11 | |||
| 12 | РВД 25х25-2080-4-У | Э4.09.17.021сб | 4 | 4 | 12 | |||
| 12 | РВД 25х25-2080-4-У [ТУ 22.166-31-91] | РВД 25х25-2080-4-У [ТУ 22.166-31-91] | 4 | 4 | 12 | |||
| 13 | Пробка М12х1,25 | 520.05.002 | 1 | 1 | 13 | |||
| 17 | Труба | ЭО-5126.01.16.004 | 1 | 1 | 17 | |||
| 19 | Труба | ЭО-5126.01.16.040-01сб | 1 | 1 | 19 | |||
| 20 | Труба | ЭО-5126.01.16.030сб | 2 | 2 | 20 | |||
| 21 | Коллектор центральный | У4760.08.000 | 1 | 1 | 21 | |||
| 22 | Штуцер К | ЭО-5122.05.25.013 | 1 | 1 | 22 | |||
| 23 | Штуцер | ЭО-5122.01.16.005 | 1 | 1 | 23 | |||
| 24 | Шайба 16.65г.019 [ГОСТ 6402-70] | Шайба 16.65г.019 [ГОСТ 6402-70] | 4 | 4 | 24 | |||
| 25 | Болт М16-6qх40.58.019 [ГОСТ 7798-70] | БолтМ16-6qх40.58.019 [ГОСТ 7798-70] | 4 | 4 | 25 | |||
| 26 | Труба | ЭО-5126.01.16.003 | 1 | 1 | 26 | |||
| 27 | Труба | ЭО-5126.01.16.040сб | 1 | 1 | 27 | |||
| 28 | Тройник | ЭО-5221.01.16.002 | 2 | 2 | 28 | |||
| 29 | Тройник | ЭО-5221.05.25.008 | 1 | 1 | 29 | |||
| 30 | Штуцер | ЭО-5124.05.25.084 | 1 | 1 | 30 | |||
| 33 | Труба | ЭО-5126.01.16.002 | 1 | 1 | 33 | |||
| 34 | Рукав | ЭО-5221.01.16.100 | 6 | 6 | 34 | |||
| 34 | Рукав | Э4.05.23.021сб-1 | 6 | 6 | 34 | |||
| 36 | Фланец | ЭО-5221.01.16.050сб | 2 | 2 | 36 | |||
| 37 | Труба | ЭО-5126.01.16.005 | 1 | 1 | 37 | |||
| 38 | Крышка | ЭО-5126.01.00.005 | 2 | 2 | 38 | |||
| 39 | Болт М12-6qх25.58.019 [ГОСТ 7798-70] | Болт М12-6qх25.58.019 [ГОСТ 7798-70] | 16 | 16 | 39 |
