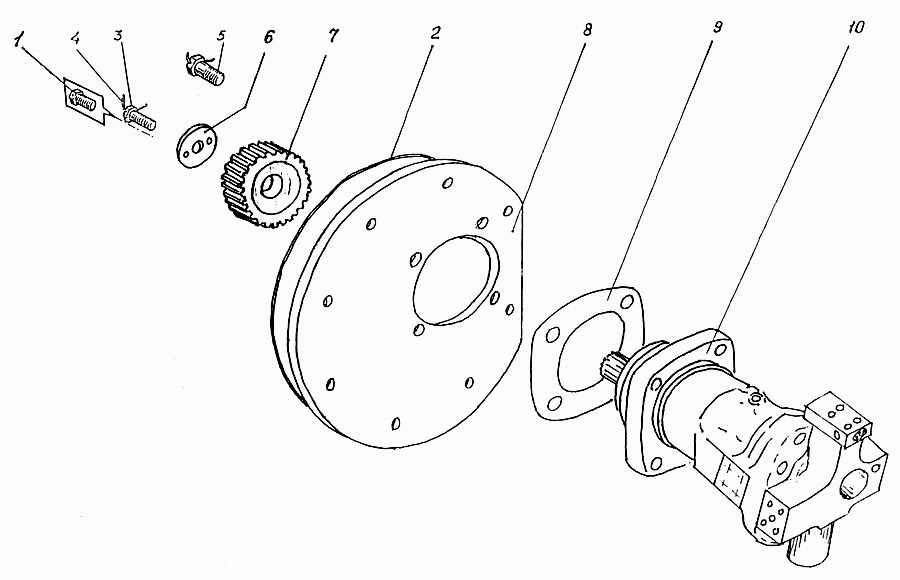

Насос в сборе
100%
Название детали
Насос в сборе
Заводской номер
313.3.112.507.3
Количество на модель
№
Название детали
Болт 3М8-8gх20.88.38ХС. 016 [ГОСТ 7796-70]
Заводской номер
Болт 3М8-8gх20.88.38ХС. 016 [ГОСТ 7796-70]
Количество на модель
2
№
1
Название детали
Кольцо 315-325-58-2-3 [ГОСТ 18829-73]
Заводской номер
Кольцо 315-325-58-2-3 [ГОСТ 18829-73]
Количество на модель
1
№
2
Название детали
Болт 3М12-6gх35.88.38ХС.016 [ГОСТ 7808-70]
Заводской номер
Болт 3М12-6gх35.88.38ХС.016 [ГОСТ 7808-70]
Количество на модель
1
№
3
Название детали
Болт 3М16-6gх45.88.38ХС.016 [ГОСТ 7808-70]
Заводской номер
Болт 3М16-6gх45.88.38ХС.016 [ГОСТ 7808-70]
Количество на модель
4
№
5
Название детали
Шайба
Заводской номер
Э4.11.08.018
Количество на модель
1
№
6
Название детали
Шестерня
Заводской номер
Э4.11.08.025
Количество на модель
1
№
7
Название детали
Крышка
Заводской номер
Э4.11.08.026
Количество на модель
1
№
8
Название детали
прокладка
Заводской номер
ЭО-5221.01.17.018
Количество на модель
1
№
9
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Насос в сборе | 313.3.112.507.3 | |||||||
| 1 | Болт 3М8-8gх20.88.38ХС. 016 [ГОСТ 7796-70] | Болт 3М8-8gх20.88.38ХС. 016 [ГОСТ 7796-70] | 2 | 2 | 1 | |||
| 2 | Кольцо 315-325-58-2-3 [ГОСТ 18829-73] | Кольцо 315-325-58-2-3 [ГОСТ 18829-73] | 1 | 1 | 2 | |||
| 3 | Болт 3М12-6gх35.88.38ХС.016 [ГОСТ 7808-70] | Болт 3М12-6gх35.88.38ХС.016 [ГОСТ 7808-70] | 1 | 1 | 3 | |||
| 5 | Болт 3М16-6gх45.88.38ХС.016 [ГОСТ 7808-70] | Болт 3М16-6gх45.88.38ХС.016 [ГОСТ 7808-70] | 4 | 4 | 5 | |||
| 6 | Шайба | Э4.11.08.018 | 1 | 1 | 6 | |||
| 7 | Шестерня | Э4.11.08.025 | 1 | 1 | 7 | |||
| 8 | Крышка | Э4.11.08.026 | 1 | 1 | 8 | |||
| 9 | прокладка | ЭО-5221.01.17.018 | 1 | 1 | 9 |
