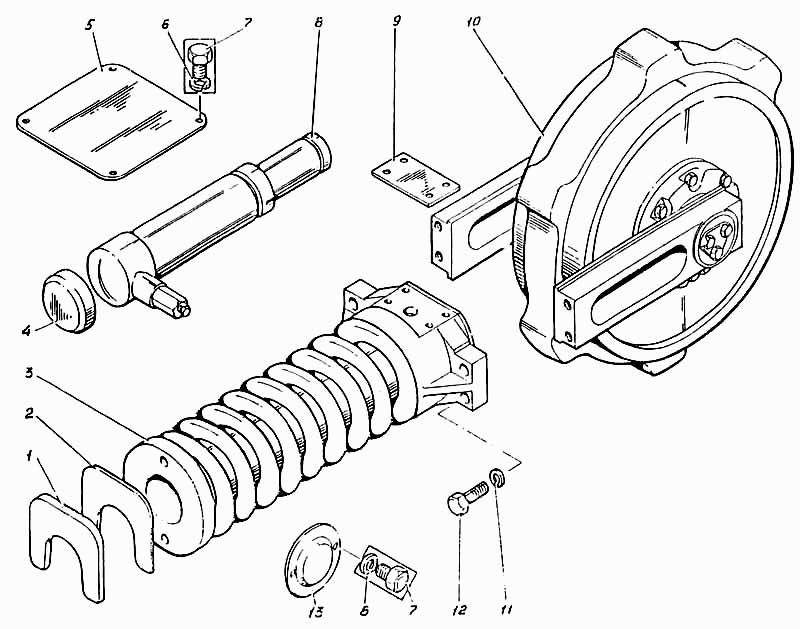

Колесо натяжное с механизмом сдавливания
100%
Название детали
Колесо натяжное с механизмом сдавливания
Заводской номер
Э4.01.10.003сб
Количество на модель
№
Название детали
прокладка
Заводской номер
ЭО-5221.01.10.001
Количество на модель
3
№
1
Название детали
прокладка
Заводской номер
ЭО-5221.01.10.002
Количество на модель
18
№
2
Название детали
Механизм сдавливания
Заводской номер
ЭО-5221.01.10.500сб
Количество на модель
1
№
3
Название детали
Бобышка
Заводской номер
ЭО-5126.01.10.001
Количество на модель
1
№
4
Название детали
Крышка
Заводской номер
ЭО-5126.01.10.200сб
Количество на модель
1
№
5
Название детали
Шайба 10.65г.019 [ГОСТ 6402-70]
Заводской номер
Шайба 10.65г.019 [ГОСТ 6402-70]
Количество на модель
6
№
6
Название детали
Болт М10-8qх16.48.019хаки [ГОСТ 7798-70]
Заводской номер
Болт М10-8qх16.48.019хаки [ГОСТ 7798-70]
Количество на модель
6
№
7
Название детали
Гидроцилиндр
Заводской номер
ЭО-5221.01.10.600сб
Количество на модель
1
№
8
Название детали
Крышка
Заводской номер
ЭО-5126.01.10.003
Количество на модель
1
№
9
Название детали
Колесо натяжное
Заводской номер
Э4.01.10.009сб
Количество на модель
1
№
10
Название детали
Шайба 20.65г.019 [ГОСТ 6402-70]
Заводской номер
Шайба 20.65г.019 [ГОСТ 6402-70]
Количество на модель
4
№
11
Название детали
Болт М20-8qх70.58.019 [ГОСТ 7798-70]
Заводской номер
Болт М20-8qх70.58.019 [ГОСТ 7798-70]
Количество на модель
4
№
12
Название детали
Крышка
Заводской номер
ЭО-5122.01.10.001-1
Количество на модель
1
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Колесо натяжное с механизмом сдавливания | Э4.01.10.003сб | |||||||
| 1 | прокладка | ЭО-5221.01.10.001 | 3 | 3 | 1 | |||
| 2 | прокладка | ЭО-5221.01.10.002 | 18 | 18 | 2 | |||
| 3 | Механизм сдавливания | ЭО-5221.01.10.500сб | 1 | 1 | 3 | |||
| 4 | Бобышка | ЭО-5126.01.10.001 | 1 | 1 | 4 | |||
| 5 | Крышка | ЭО-5126.01.10.200сб | 1 | 1 | 5 | |||
| 6 | Шайба 10.65г.019 [ГОСТ 6402-70] | Шайба 10.65г.019 [ГОСТ 6402-70] | 6 | 6 | 6 | |||
| 7 | Болт М10-8qх16.48.019хаки [ГОСТ 7798-70] | Болт М10-8qх16.48.019хаки [ГОСТ 7798-70] | 6 | 6 | 7 | |||
| 8 | Гидроцилиндр | ЭО-5221.01.10.600сб | 1 | 1 | 8 | |||
| 9 | Крышка | ЭО-5126.01.10.003 | 1 | 1 | 9 | |||
| 10 | Колесо натяжное | Э4.01.10.009сб | 1 | 1 | 10 | |||
| 11 | Шайба 20.65г.019 [ГОСТ 6402-70] | Шайба 20.65г.019 [ГОСТ 6402-70] | 4 | 4 | 11 | |||
| 12 | Болт М20-8qх70.58.019 [ГОСТ 7798-70] | Болт М20-8qх70.58.019 [ГОСТ 7798-70] | 4 | 4 | 12 | |||
| 13 | Крышка | ЭО-5122.01.10.001-1 | 1 | 1 | 13 |
