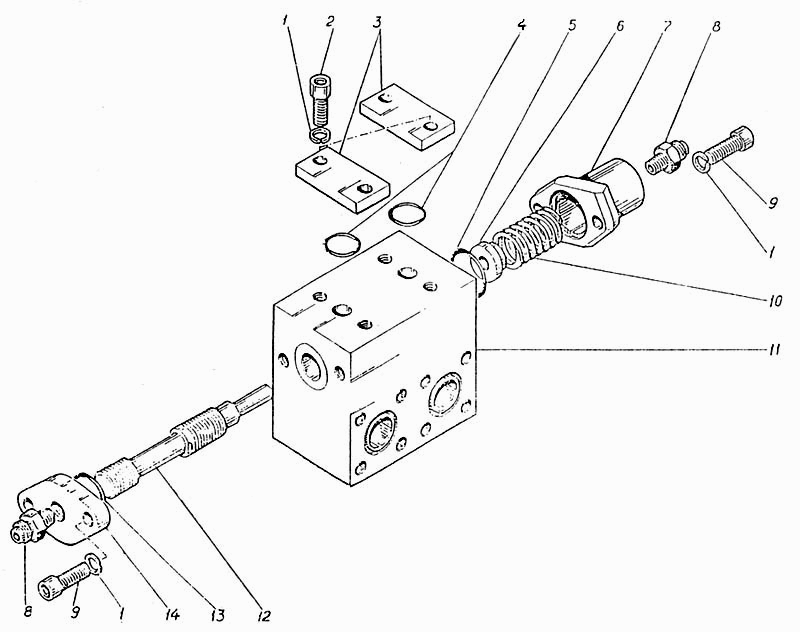

Золотник тормозной
100%
Название детали
Золотник тормозной
Заводской номер
ЭО-5221.09.17.250сб
Количество на модель
№
Название детали
Шайба Г.
Заводской номер
Шайба 12.65Г.05 [ГОСТ 6402-70]
Количество на модель
8
№
1
Название детали
Винт М12-8gх30.109.05 [ГОСТ 11738-84]
Заводской номер
Винт М12-8gх30.109.05 [ГОСТ 11738-84]
Количество на модель
4
№
2
Название детали
Планка
Заводской номер
ЭО-5122.06.09.014
Количество на модель
2
№
3
Название детали
Кольцо 024-030-36-2-3 [ГОСТ 9833-73]
Заводской номер
Кольцо 024-030-36-2-3 [ГОСТ 9833-73]
Количество на модель
2
№
4
Название детали
Кольцо- -
Заводской номер
Кольцо 038-044-36-2-3 [ГОСТ 9833-73]
Количество на модель
1
№
5
Название детали
Втулка
Заводской номер
ЭО-5124.09.17.253
Количество на модель
1
№
6
Название детали
Крышка
Заводской номер
ЭО-5124.09.17.254
Количество на модель
1
№
7
Название детали
Штуцер К
Заводской номер
ЭО-5122.05.25.013
Количество на модель
2
№
8
Название детали
Винт М12-8gх35.109.05 [ГОСТ 11738-84]
Заводской номер
Винт М12-8gх35.109.05 [ГОСТ 11738-84]
Количество на модель
4
№
9
Название детали
Пружина
Заводской номер
ЭО-5122.75.07.006-1
Количество на модель
1
№
10
Название детали
Корпус
Заводской номер
ЭО-5221.09.17.260сб
Количество на модель
1
№
11
Название детали
Золотник
Заводской номер
ЭО-5221.09.17.251
Количество на модель
1
№
12
Название детали
Кольцо 032-040-46-2-3 [ГОСТ 9833-73]
Заводской номер
Кольцо 032-040-46-2-3 [ГОСТ 9833-73]
Количество на модель
1
№
13
Название детали
Крышка
Заводской номер
ЭО-5221.09.17.202
Количество на модель
1
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Золотник тормозной | ЭО-5221.09.17.250сб | |||||||
| 1 | Шайба Г. | Шайба 12.65Г.05 [ГОСТ 6402-70] | 8 | 8 | 1 | |||
| 2 | Винт М12-8gх30.109.05 [ГОСТ 11738-84] | Винт М12-8gх30.109.05 [ГОСТ 11738-84] | 4 | 4 | 2 | |||
| 3 | Планка | ЭО-5122.06.09.014 | 2 | 2 | 3 | |||
| 4 | Кольцо 024-030-36-2-3 [ГОСТ 9833-73] | Кольцо 024-030-36-2-3 [ГОСТ 9833-73] | 2 | 2 | 4 | |||
| 5 | Кольцо- - | Кольцо 038-044-36-2-3 [ГОСТ 9833-73] | 1 | 1 | 5 | |||
| 6 | Втулка | ЭО-5124.09.17.253 | 1 | 1 | 6 | |||
| 7 | Крышка | ЭО-5124.09.17.254 | 1 | 1 | 7 | |||
| 8 | Штуцер К | ЭО-5122.05.25.013 | 2 | 2 | 8 | |||
| 9 | Винт М12-8gх35.109.05 [ГОСТ 11738-84] | Винт М12-8gх35.109.05 [ГОСТ 11738-84] | 4 | 4 | 9 | |||
| 10 | Пружина | ЭО-5122.75.07.006-1 | 1 | 1 | 10 | |||
| 11 | Корпус | ЭО-5221.09.17.260сб | 1 | 1 | 11 | |||
| 12 | Золотник | ЭО-5221.09.17.251 | 1 | 1 | 12 | |||
| 13 | Кольцо 032-040-46-2-3 [ГОСТ 9833-73] | Кольцо 032-040-46-2-3 [ГОСТ 9833-73] | 1 | 1 | 13 | |||
| 14 | Крышка | ЭО-5221.09.17.202 | 1 | 1 | 14 |
