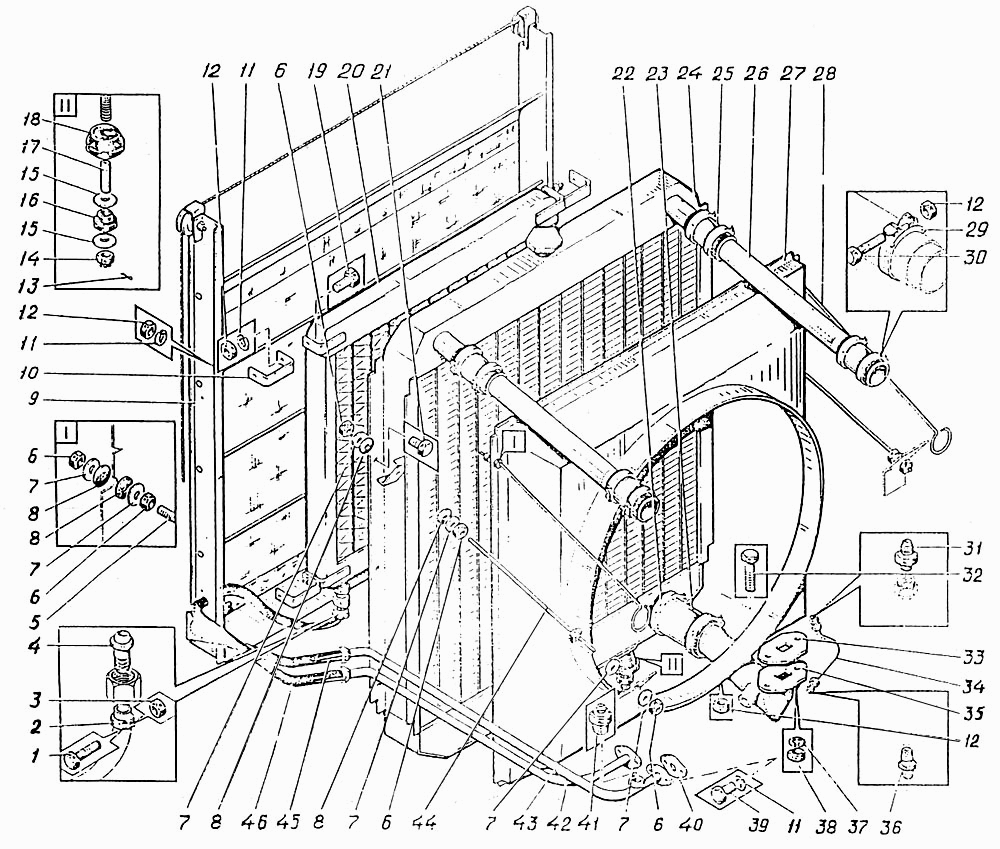

Установка радиаторов
100%
Название детали
Установка радиаторов
Заводской номер
Э4.11.22.002сб
Количество на модель
№
Название детали
Ниппель
Заводской номер
ЭО-5122.11.22.009А
Количество на модель
2
№
4
Название детали
Шторка радиатора
Заводской номер
Э4.11.22.026сб
Количество на модель
1
№
9
Название детали
Кронштейн
Заводской номер
111Г-5-17А
Количество на модель
4
№
10
Название детали
Шайба 8.65Г.016 [ГОСТ 6402-70]
Заводской номер
Шайба 8.65Г.016 [ГОСТ 6402-70]
Количество на модель
22
№
11
Название детали
Гайка М8-6Н.8.016 [ГОСТ 5915-70]
Заводской номер
Гайка М8-6Н.8.016 [ГОСТ 5915-70]
Количество на модель
28
№
12
Название детали
Шплинт 3,2х32.016 [ГОСТ 397-79]
Заводской номер
Шплинт 3,2х32.016 [ГОСТ 397-79]
Количество на модель
2
№
13
Название детали
Орех
Заводской номер
111Г-5-24
Количество на модель
2
№
14
Название детали
Шайба
Заводской номер
111Г-5-22А
Количество на модель
4
№
15
Название детали
Подушка подвески радиатора нижняя
Заводской номер
ЭО-5122.11.22.008А
Количество на модель
2
№
16
Название детали
Втулка распорная
Заводской номер
111Г-5-20А
Количество на модель
2
№
17
Название детали
Подушка подвески радиатора верхняя
Заводской номер
ЭО-5122.11.22.007А
Количество на модель
2
№
18
Название детали
Болт М8-60х20.46.016 [ГОСТ 7796-70]
Заводской номер
Болт М8-60х20.46.016 [ГОСТ 7796-70]
Количество на модель
8
№
19
Название детали
Радиатор масляный
Заводской номер
Э4.11.22.017сб
Количество на модель
1
№
20
Название детали
Радиатор масляный [ТУ 23.1.159-86СМД15К11С2-2]
Заводской номер
Радиатор масляный [ТУ 23.1.159-86СМД15К11С2-2]
Количество на модель
1
№
20
Название детали
Болт М8х16.46.019 [ГОСТ 7798-70]
Заводской номер
Болт М8х16.46.019 [ГОСТ 7798-70]
Количество на модель
10
№
21
Название детали
Хомут
Заводской номер
520.25.001сб-11
Количество на модель
2
№
22
Название детали
Рукав 40У58-7 L=130 [ТУ 0056016-87]
Заводской номер
Рукав 40У58-7 L=130 [ТУ 0056016-87]
Количество на модель
1
№
23
Название детали
Радиатор водяной
Заводской номер
2566-1301010ОСТ37.001.036-72
Количество на модель
1
№
24
Название детали
Радиатор водяной
Заводской номер
Э4.11.22.001сб
Количество на модель
1
№
24
Название детали
Хомут
Заводской номер
520.25.001-сб-08
Количество на модель
4
№
25
Название детали
Рукав 40У42-7 L=450 [ТУ 005.6016-87]
Заводской номер
Рукав 40У42-7 L=450 [ТУ 005.6016-87]
Количество на модель
2
№
26
Название детали
Кожух вентилятора
Заводской номер
ЭО-5122.11.22.600сб-А
Количество на модель
1
№
27
Название детали
Кожух вентилятора
Заводской номер
Э4.11.22.013сб
Количество на модель
1
№
27
Название детали
Болт М8-8gх16.46 [ГОСТ 7798-70]
Заводской номер
Болт М8-8gх16.46 [ГОСТ 7798-70]
Количество на модель
4
№
39
Название детали
Прокладка (паронит)
Заводской номер
111Г-5-19А
Количество на модель
2
№
40
Название детали
Датчик указателя температуры масла
Заводской номер
ТМ100.380.800Г
Количество на модель
1
№
41
Название детали
Труба
Заводской номер
ЭО-5122.11.22.300сб-3А
Количество на модель
1
№
42
Название детали
Труба
Заводской номер
ЭО-5122.11.22.400сб-3А
Количество на модель
1
№
43
Название детали
Тяга
Заводской номер
ЭО-5122.11.22.700сб-1А
Количество на модель
2
№
44
Название детали
Рукав У L=
Заводской номер
ЭО-5122.11.22.002
Количество на модель
1
№
45
Название детали
Рукав У L=
Заводской номер
ЭО-5122.11.22.001
Количество на модель
1
№
46
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка радиаторов | Э4.11.22.002сб | |||||||
| 4 | Ниппель | ЭО-5122.11.22.009А | 2 | 2 | 4 | |||
| 9 | Шторка радиатора | Э4.11.22.026сб | 1 | 1 | 9 | |||
| 10 | Кронштейн | 111Г-5-17А | 4 | 4 | 10 | |||
| 11 | Шайба 8.65Г.016 [ГОСТ 6402-70] | Шайба 8.65Г.016 [ГОСТ 6402-70] | 22 | 22 | 11 | |||
| 12 | Гайка М8-6Н.8.016 [ГОСТ 5915-70] | Гайка М8-6Н.8.016 [ГОСТ 5915-70] | 28 | 28 | 12 | |||
| 13 | Шплинт 3,2х32.016 [ГОСТ 397-79] | Шплинт 3,2х32.016 [ГОСТ 397-79] | 2 | 2 | 13 | |||
| 14 | Орех | 111Г-5-24 | 2 | 2 | 14 | |||
| 15 | Шайба | 111Г-5-22А | 4 | 4 | 15 | |||
| 16 | Подушка подвески радиатора нижняя | ЭО-5122.11.22.008А | 2 | 2 | 16 | |||
| 17 | Втулка распорная | 111Г-5-20А | 2 | 2 | 17 | |||
| 18 | Подушка подвески радиатора верхняя | ЭО-5122.11.22.007А | 2 | 2 | 18 | |||
| 19 | Болт М8-60х20.46.016 [ГОСТ 7796-70] | Болт М8-60х20.46.016 [ГОСТ 7796-70] | 8 | 8 | 19 | |||
| 20 | Радиатор масляный | Э4.11.22.017сб | 1 | 1 | 20 | |||
| 20 | Радиатор масляный [ТУ 23.1.159-86СМД15К11С2-2] | Радиатор масляный [ТУ 23.1.159-86СМД15К11С2-2] | 1 | 1 | 20 | |||
| 21 | Болт М8х16.46.019 [ГОСТ 7798-70] | Болт М8х16.46.019 [ГОСТ 7798-70] | 10 | 10 | 21 | |||
| 22 | Хомут | 520.25.001сб-11 | 2 | 2 | 22 | |||
| 23 | Рукав 40У58-7 L=130 [ТУ 0056016-87] | Рукав 40У58-7 L=130 [ТУ 0056016-87] | 1 | 1 | 23 | |||
| 24 | Радиатор водяной | 2566-1301010ОСТ37.001.036-72 | 1 | 1 | 24 | |||
| 24 | Радиатор водяной | Э4.11.22.001сб | 1 | 1 | 24 | |||
| 25 | Хомут | 520.25.001-сб-08 | 4 | 4 | 25 | |||
| 26 | Рукав 40У42-7 L=450 [ТУ 005.6016-87] | Рукав 40У42-7 L=450 [ТУ 005.6016-87] | 2 | 2 | 26 | |||
| 27 | Кожух вентилятора | ЭО-5122.11.22.600сб-А | 1 | 1 | 27 | |||
| 27 | Кожух вентилятора | Э4.11.22.013сб | 1 | 1 | 27 | |||
| 39 | Болт М8-8gх16.46 [ГОСТ 7798-70] | Болт М8-8gх16.46 [ГОСТ 7798-70] | 4 | 4 | 39 | |||
| 40 | Прокладка (паронит) | 111Г-5-19А | 2 | 2 | 40 | |||
| 41 | Датчик указателя температуры масла | ТМ100.380.800Г | 1 | 1 | 41 | |||
| 42 | Труба | ЭО-5122.11.22.300сб-3А | 1 | 1 | 42 | |||
| 43 | Труба | ЭО-5122.11.22.400сб-3А | 1 | 1 | 43 | |||
| 44 | Тяга | ЭО-5122.11.22.700сб-1А | 2 | 2 | 44 | |||
| 45 | Рукав У L= | ЭО-5122.11.22.002 | 1 | 1 | 45 | |||
| 46 | Рукав У L= | ЭО-5122.11.22.001 | 1 | 1 | 46 |
