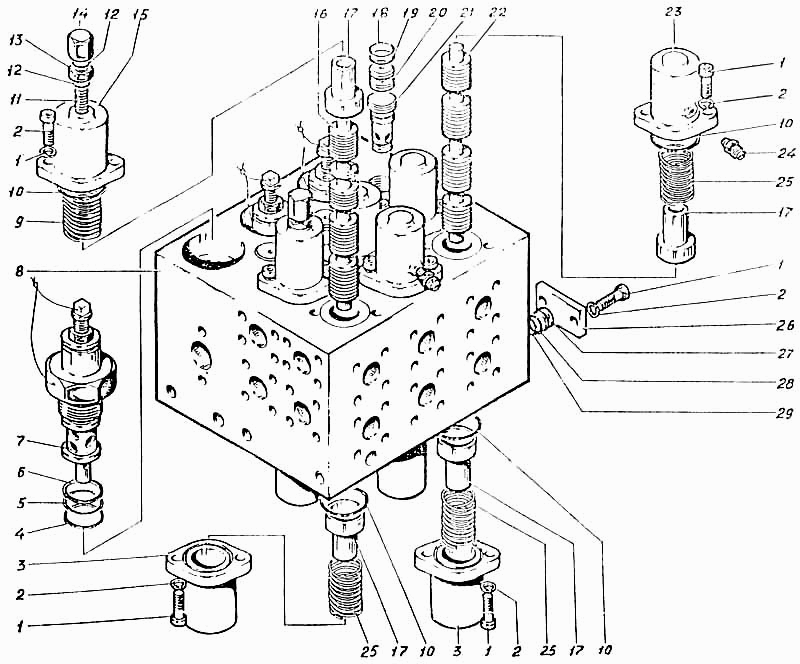

Гидроаппарат гидроцилиндров
100%
Название детали
Гидроаппарат гидроцилиндров
Заводской номер
ЭО-5122.06.09.000-3сб
Количество на модель
№
Название детали
Винт М12-8gх80.109.05 [ГОСТ 11738-84]
Заводской номер
Винт М12-8gх80.109.05 [ГОСТ 11738-84]
Количество на модель
32
№
1
Название детали
Шайба 12.65Г.016 [ГОСТ 6402-70]
Заводской номер
Шайба 12.65Г.016 [ГОСТ 6402-70]
Количество на модель
32
№
2
Название детали
Крышка
Заводской номер
ЭО-5122.06.09.018
Количество на модель
6
№
3
Название детали
Прокладка
Заводской номер
ЭО-5122.06.09.019
Количество на модель
6
№
4
Название детали
Кольцо 038-044-36-2-3 [ГОСТ 9833-78]
Заводской номер
Кольцо 038-044-36-2-3 [ГОСТ 9833-78]
Количество на модель
6
№
5
Название детали
Кольцо
Заводской номер
114.38.44
Количество на модель
6
№
6
Название детали
Клапан предохранительный
Заводской номер
520.20.10А
Количество на модель
6
№
7
Название детали
Корпус
Заводской номер
ЭО-5122.06.09.100-3
Количество на модель
1
№
8
Название детали
Пружина
Заводской номер
ЭО-5122.06.09.006-1
Количество на модель
1
№
9
Название детали
Кольцо 065-070-30-2-3 [ГОСТ 9833-78]
Заводской номер
Кольцо 065-070-30-2-3 [ГОСТ 9833-78]
Количество на модель
12
№
10
Название детали
Винт
Заводской номер
ЭО-5122.06.09.008
Количество на модель
2
№
11
Название детали
прокладка
Заводской номер
088.16
Количество на модель
4
№
12
Название детали
Орех
Заводской номер
ЭО-5122.06.09.009
Количество на модель
2
№
13
Название детали
Шапка
Заводской номер
ЭО-5122.06.09.011
Количество на модель
2
№
14
Название детали
Крышка
Заводской номер
ЭО-5122.06.09.003-1
Количество на модель
2
№
15
Название детали
Золотник
Заводской номер
ЭО-5122.06.09.002-2
Количество на модель
1
№
16
Название детали
Втулки
Заводской номер
ЭО-5122.06.09.023
Количество на модель
12
№
17
Название детали
Кольцо 32х40 [СТП 22003-114-88]
Заводской номер
СТП 22003-114-88 [Кольцо 32х40]
Количество на модель
2
№
18
Название детали
Кольцо 032-040-46-2-3 [ГОСТ 9833-78]
Заводской номер
Кольцо 032-040-46-2-3 [ГОСТ 9833-78]
Количество на модель
5
№
19
Название детали
Гайка
Заводской номер
ЭО-5122.09.11.005
Количество на модель
5
№
20
Название детали
Клапан обратный
Заводской номер
530.25.00
Количество на модель
5
№
21
Название детали
Золотник
Заводской номер
ЭО-5122.06.09.001-2
Количество на модель
5
№
22
Название детали
Крышка
Заводской номер
ЭО-5122.06.09.005-3
Количество на модель
4
№
23
Название детали
Штуцер К
Заводской номер
ЭО-5122.05.25.013
Количество на модель
6
№
24
Название детали
Пружина
Заводской номер
ЭО-5122.09.11.001
Количество на модель
11
№
25
Название детали
Планка
Заводской номер
ЭО-5122.06.09.014-1
Количество на модель
4
№
26
Название детали
Пробка
Заводской номер
ЭО-5122.06.09.015
Количество на модель
4
№
27
Название детали
КОЛЬЦО
Заводской номер
114.24.30
Количество на модель
4
№
28
Название детали
Кольцо 024-030-36-2-3 [ГОСТ 9833-78]
Заводской номер
Кольцо 024-030-36-2-3 [ГОСТ 9833-78]
Количество на модель
4
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидроаппарат гидроцилиндров | ЭО-5122.06.09.000-3сб | |||||||
| 1 | Винт М12-8gх80.109.05 [ГОСТ 11738-84] | Винт М12-8gх80.109.05 [ГОСТ 11738-84] | 32 | 32 | 1 | |||
| 2 | Шайба 12.65Г.016 [ГОСТ 6402-70] | Шайба 12.65Г.016 [ГОСТ 6402-70] | 32 | 32 | 2 | |||
| 3 | Крышка | ЭО-5122.06.09.018 | 6 | 6 | 3 | |||
| 4 | Прокладка | ЭО-5122.06.09.019 | 6 | 6 | 4 | |||
| 5 | Кольцо 038-044-36-2-3 [ГОСТ 9833-78] | Кольцо 038-044-36-2-3 [ГОСТ 9833-78] | 6 | 6 | 5 | |||
| 6 | Кольцо | 114.38.44 | 6 | 6 | 6 | |||
| 7 | Клапан предохранительный | 520.20.10А | 6 | 6 | 7 | |||
| 8 | Корпус | ЭО-5122.06.09.100-3 | 1 | 1 | 8 | |||
| 9 | Пружина | ЭО-5122.06.09.006-1 | 1 | 1 | 9 | |||
| 10 | Кольцо 065-070-30-2-3 [ГОСТ 9833-78] | Кольцо 065-070-30-2-3 [ГОСТ 9833-78] | 12 | 12 | 10 | |||
| 11 | Винт | ЭО-5122.06.09.008 | 2 | 2 | 11 | |||
| 12 | прокладка | 088.16 | 4 | 4 | 12 | |||
| 13 | Орех | ЭО-5122.06.09.009 | 2 | 2 | 13 | |||
| 14 | Шапка | ЭО-5122.06.09.011 | 2 | 2 | 14 | |||
| 15 | Крышка | ЭО-5122.06.09.003-1 | 2 | 2 | 15 | |||
| 16 | Золотник | ЭО-5122.06.09.002-2 | 1 | 1 | 16 | |||
| 17 | Втулки | ЭО-5122.06.09.023 | 12 | 12 | 17 | |||
| 18 | Кольцо 32х40 [СТП 22003-114-88] | СТП 22003-114-88 [Кольцо 32х40] | 2 | 2 | 18 | |||
| 19 | Кольцо 032-040-46-2-3 [ГОСТ 9833-78] | Кольцо 032-040-46-2-3 [ГОСТ 9833-78] | 5 | 5 | 19 | |||
| 20 | Гайка | ЭО-5122.09.11.005 | 5 | 5 | 20 | |||
| 21 | Клапан обратный | 530.25.00 | 5 | 5 | 21 | |||
| 22 | Золотник | ЭО-5122.06.09.001-2 | 5 | 5 | 22 | |||
| 23 | Крышка | ЭО-5122.06.09.005-3 | 4 | 4 | 23 | |||
| 24 | Штуцер К | ЭО-5122.05.25.013 | 6 | 6 | 24 | |||
| 25 | Пружина | ЭО-5122.09.11.001 | 11 | 11 | 25 | |||
| 26 | Планка | ЭО-5122.06.09.014-1 | 4 | 4 | 26 | |||
| 27 | Пробка | ЭО-5122.06.09.015 | 4 | 4 | 27 | |||
| 28 | КОЛЬЦО | 114.24.30 | 4 | 4 | 28 | |||
| 29 | Кольцо 024-030-36-2-3 [ГОСТ 9833-78] | Кольцо 024-030-36-2-3 [ГОСТ 9833-78] | 4 | 4 | 29 |
