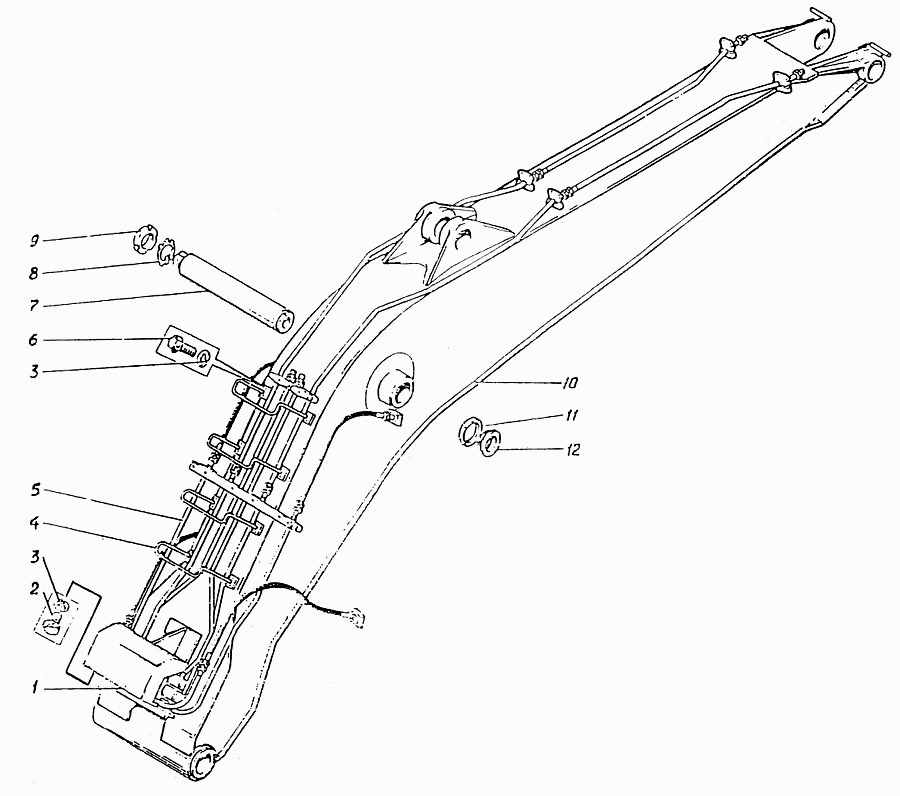

Установка моноблочной стрелы
100%
Название детали
Установка моноблочной стрелы
Заводской номер
ЭО-5126.28.00.000сб-А
Количество на модель
№
Название детали
Ограждение
Заводской номер
ЭО-5122.0б.00.200-1сб
Количество на модель
1
№
1
Название детали
Болт М12-8gх16.46.016 [ГОСТ 7798-70]
Заводской номер
Болт М12-8gх16.46.016 [ГОСТ 7798-70]
Количество на модель
1
№
2
Название детали
Ступенька
Заводской номер
ЭО-5126.28.09.000сб-А
Количество на модель
4
№
4
Название детали
Трубопроводы стрелы
Заводской номер
Э4.05.28.000сб
Количество на модель
1
№
5
Название детали
Болт М12-8gх25.46.016 [ГОСТ 7798-70]
Заводской номер
Болт М12-8gх25.46.016 [ГОСТ 7798-70]
Количество на модель
16
№
6
Название детали
Ось
Заводской номер
ЭО-5126.28.00.001А
Количество на модель
1
№
7
Название детали
Шайба 100.02.016 [ГОСТ 11872-89]
Заводской номер
Шайба 100.02.016 [ГОСТ 11872-89]
Количество на модель
1
№
8
Название детали
Гайка М100х2-7Н.04.016 [ГОСТ 11871-88]
Заводской номер
Гайка М100х2-7Н.04.016 [ГОСТ 11871-88]
Количество на модель
1
№
9
Название детали
Стрела моноблочная
Заводской номер
ЭО-5126.28.01.000сб-А
Количество на модель
1
№
10
Название детали
Втулка
Заводской номер
Э4.28.00.008
Количество на модель
4
№
11
Название детали
Втулка
Заводской номер
Э4.28.00.009
Количество на модель
1
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка моноблочной стрелы | ЭО-5126.28.00.000сб-А | |||||||
| 1 | Ограждение | ЭО-5122.0б.00.200-1сб | 1 | 1 | 1 | |||
| 2 | Болт М12-8gх16.46.016 [ГОСТ 7798-70] | Болт М12-8gх16.46.016 [ГОСТ 7798-70] | 1 | 1 | 2 | |||
| 4 | Ступенька | ЭО-5126.28.09.000сб-А | 4 | 4 | 4 | |||
| 5 | Трубопроводы стрелы | Э4.05.28.000сб | 1 | 1 | 5 | |||
| 6 | Болт М12-8gх25.46.016 [ГОСТ 7798-70] | Болт М12-8gх25.46.016 [ГОСТ 7798-70] | 16 | 16 | 6 | |||
| 7 | Ось | ЭО-5126.28.00.001А | 1 | 1 | 7 | |||
| 8 | Шайба 100.02.016 [ГОСТ 11872-89] | Шайба 100.02.016 [ГОСТ 11872-89] | 1 | 1 | 8 | |||
| 9 | Гайка М100х2-7Н.04.016 [ГОСТ 11871-88] | Гайка М100х2-7Н.04.016 [ГОСТ 11871-88] | 1 | 1 | 9 | |||
| 10 | Стрела моноблочная | ЭО-5126.28.01.000сб-А | 1 | 1 | 10 | |||
| 11 | Втулка | Э4.28.00.008 | 4 | 4 | 11 | |||
| 12 | Втулка | Э4.28.00.009 | 1 | 1 | 12 |
