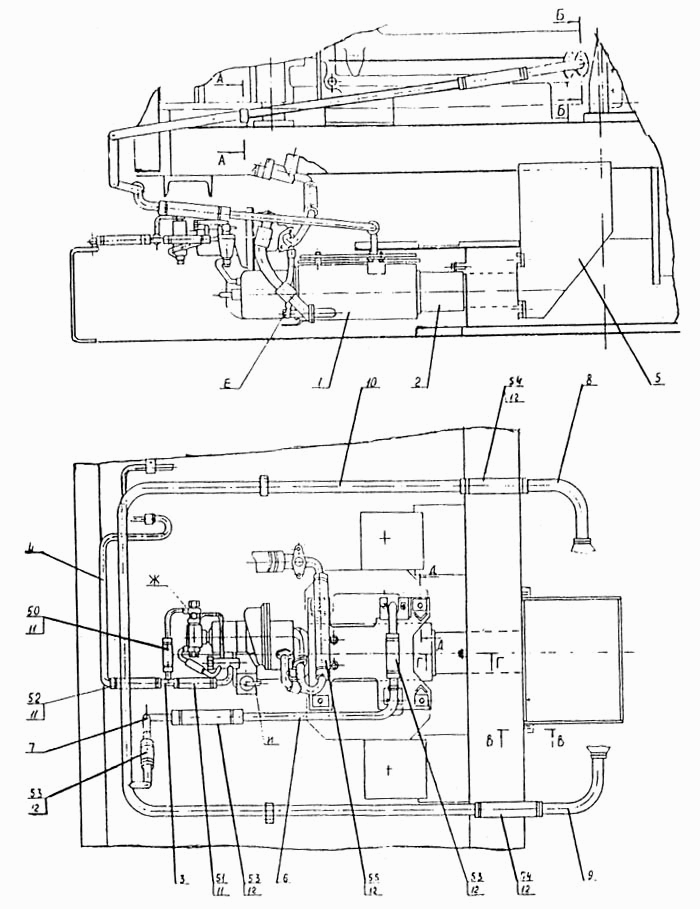

Установка подогревателя
100%
Название детали
Установка подогревателя
Заводской номер
Э4.11.18.000сб-1
Количество на модель
№
Название детали
Подогреватель
Заводской номер
Э4.11.18.001сб1-1
Количество на модель
1
№
1
Название детали
Труба
Заводской номер
Э4.11.18.009сб
Количество на модель
1
№
2
Название детали
Тройник
Заводской номер
Э4.11.18.011сб
Количество на модель
1
№
3
Название детали
Труба
Заводской номер
Э4.11.18.012сб
Количество на модель
1
№
4
Название детали
Фальшподдон
Заводской номер
Э4.11.18.013сб
Количество на модель
1
№
5
Название детали
Труба
Заводской номер
Э4.11.18.014сб
Количество на модель
1
№
6
Название детали
Труба
Заводской номер
Э4.11.18.015сб
Количество на модель
1
№
7
Название детали
Патрубок
Заводской номер
Э4.11.18.023сб
Количество на модель
1
№
8
Название детали
Патрубок
Заводской номер
Э4.11.18.024сб
Количество на модель
1
№
9
Название детали
Труба
Заводской номер
Э4.11.18.025сб
Количество на модель
1
№
10
Название детали
Хомут
Заводской номер
520.25.001-сб-01
Количество на модель
6
№
11
Название детали
Хомут
Заводской номер
520.25.001сб-05
Количество на модель
12
№
12
Название детали
Рукав 40У8-13 L=120 [ТУ 0056016-87]
Заводской номер
Рукав 40У8-13 L=120 [ТУ 0056016-87]
Количество на модель
1
№
50
Название детали
Рукав 40У8-7 L=120 [ТУ 0056016-87]
Заводской номер
Рукав 40У8-7 L=120 [ТУ 0056016-87]
Количество на модель
1
№
50
Название детали
Рукав 40У12-13 L=150 [ТУ 0056016-87]
Заводской номер
Рукав 40У12-13 L=150 [ТУ 0056016-87]
Количество на модель
1
№
51
Название детали
Рукав 40У12-7 L=150 [ТУ 0056016-87]
Заводской номер
Рукав 40У12-7 L=150 [ТУ 0056016-87]
Количество на модель
1
№
51
Название детали
Рукав 40У12-7 L=120 [ТУ 0056016-87]
Заводской номер
Рукав 40У12-7 L=120 [ТУ 0056016-87]
Количество на модель
1
№
52
Название детали
Рукав 40У12-13 L=120 [ТУ 0056016-87]
Заводской номер
Рукав 40У12-13 L=120 [ТУ 0056016-87]
Количество на модель
1
№
52
Название детали
Рукав 40У25-7 L=200 [ТУ 0056016-87]
Заводской номер
Рукав 40У25-7 L=200 [ТУ 0056016-87]
Количество на модель
3
№
53
Название детали
Рукав 40У25-7 L=300 [ТУ 0056016-87]
Заводской номер
Рукав 40У25-7 L=300 [ТУ 0056016-87]
Количество на модель
2
№
54
Название детали
Рукав 40У25-7 L=380 [ТУ 0056016-87]
Заводской номер
Рукав 40У25-7 L=380 [ТУ 0056016-87]
Количество на модель
1
№
55
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка подогревателя | Э4.11.18.000сб-1 | |||||||
| 1 | Подогреватель | Э4.11.18.001сб1-1 | 1 | 1 | 1 | |||
| 2 | Труба | Э4.11.18.009сб | 1 | 1 | 2 | |||
| 3 | Тройник | Э4.11.18.011сб | 1 | 1 | 3 | |||
| 4 | Труба | Э4.11.18.012сб | 1 | 1 | 4 | |||
| 5 | Фальшподдон | Э4.11.18.013сб | 1 | 1 | 5 | |||
| 6 | Труба | Э4.11.18.014сб | 1 | 1 | 6 | |||
| 7 | Труба | Э4.11.18.015сб | 1 | 1 | 7 | |||
| 8 | Патрубок | Э4.11.18.023сб | 1 | 1 | 8 | |||
| 9 | Патрубок | Э4.11.18.024сб | 1 | 1 | 9 | |||
| 10 | Труба | Э4.11.18.025сб | 1 | 1 | 10 | |||
| 11 | Хомут | 520.25.001-сб-01 | 6 | 6 | 11 | |||
| 12 | Хомут | 520.25.001сб-05 | 12 | 12 | 12 | |||
| 50 | Рукав 40У8-13 L=120 [ТУ 0056016-87] | Рукав 40У8-13 L=120 [ТУ 0056016-87] | 1 | 1 | 50 | |||
| 50 | Рукав 40У8-7 L=120 [ТУ 0056016-87] | Рукав 40У8-7 L=120 [ТУ 0056016-87] | 1 | 1 | 50 | |||
| 51 | Рукав 40У12-13 L=150 [ТУ 0056016-87] | Рукав 40У12-13 L=150 [ТУ 0056016-87] | 1 | 1 | 51 | |||
| 51 | Рукав 40У12-7 L=150 [ТУ 0056016-87] | Рукав 40У12-7 L=150 [ТУ 0056016-87] | 1 | 1 | 51 | |||
| 52 | Рукав 40У12-7 L=120 [ТУ 0056016-87] | Рукав 40У12-7 L=120 [ТУ 0056016-87] | 1 | 1 | 52 | |||
| 52 | Рукав 40У12-13 L=120 [ТУ 0056016-87] | Рукав 40У12-13 L=120 [ТУ 0056016-87] | 1 | 1 | 52 | |||
| 53 | Рукав 40У25-7 L=200 [ТУ 0056016-87] | Рукав 40У25-7 L=200 [ТУ 0056016-87] | 3 | 3 | 53 | |||
| 54 | Рукав 40У25-7 L=300 [ТУ 0056016-87] | Рукав 40У25-7 L=300 [ТУ 0056016-87] | 2 | 2 | 54 | |||
| 55 | Рукав 40У25-7 L=380 [ТУ 0056016-87] | Рукав 40У25-7 L=380 [ТУ 0056016-87] | 1 | 1 | 55 |
