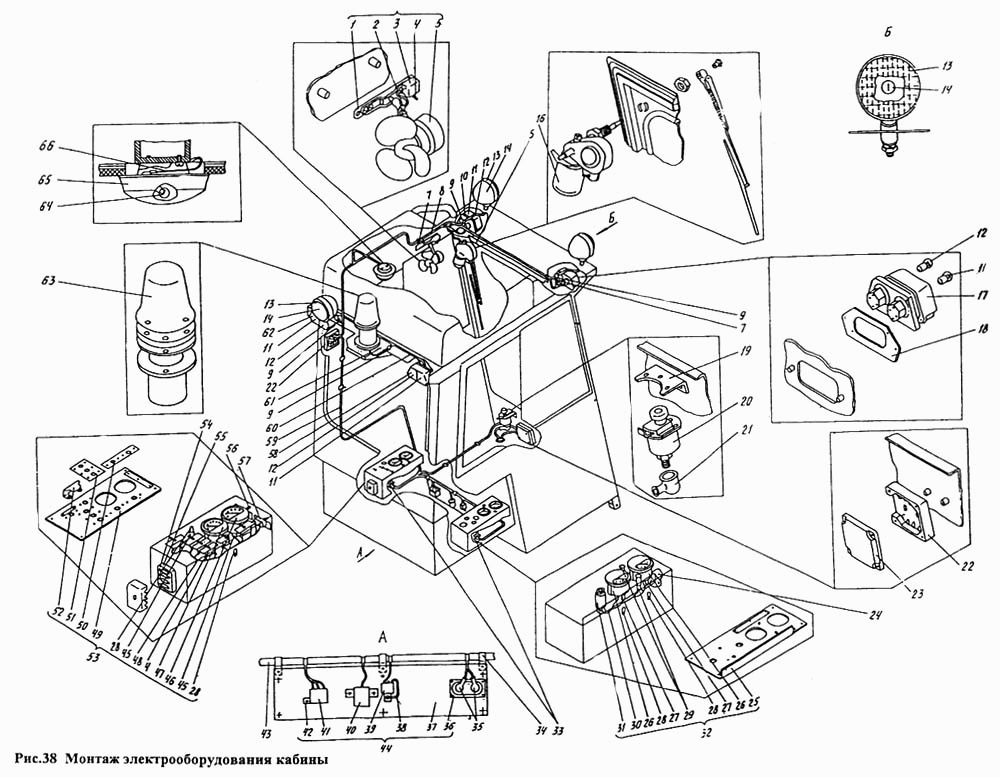

Электрооборудование кабины П1.13.07сб
100%
Название детали
Амортизатор
Заводской номер
632.14.150 (П1.13.07.005)
Количество на модель
4
№
Название детали
Кронштейн
Заводской номер
175.70.005
Количество на модель
1
№
1
Название детали
Скоба 6х7
Заводской номер
520.09.001-02
Количество на модель
1
№
2
Название детали
Наконечник
Заводской номер
54.26.562
Количество на модель
1
№
3
Название детали
Выключатель В-45М
Заводской номер
В-45М
Количество на модель
1
№
4
Название детали
Вентилятор с электродвигателем ДВ-3
Заводской номер
365-СТУ
Количество на модель
1
№
5
Название детали
Вентилятор
Заводской номер
175.70.024-сб
Количество на модель
1
№
6
Название детали
Хомут
Заводской номер
54.59.107-1
Количество на модель
2
№
7
Название детали
Жгут №2
Заводской номер
П1.13.07.012-сб-1
Количество на модель
1
№
8
Название детали
Втулка
Заводской номер
П1.13.07.005 (632.14.150)
Количество на модель
4
№
9
Название детали
Фонарь передний левый ГОСТ 6964-72
Заводской номер
0033.133712
Количество на модель
1
№
10
Название детали
Лампа А12-21-3
Заводской номер
ГОСТ 2023.2-88
Количество на модель
4
№
11
Название детали
Фара вертикальная 752.3711
Заводской номер
ГОСТ 3544-75
Количество на модель
3
№
13
Название детали
Лампа (53-70-3711021)
Заводской номер
А12-45-40
Количество на модель
3
№
14
Название детали
Щиток
Заводской номер
П1.13.07.001
Количество на модель
1
№
15
Название детали
Стеклоочиститель ТУ 37.003.761-76
Заводской номер
СЛ2-30М
Количество на модель
1
№
16
Название детали
Кронштейн
Заводской номер
П1.13.07.013
Количество на модель
4
№
18
Название детали
Кронштейн
Заводской номер
ПУМ-500.13.07.004
Количество на модель
1
№
19
Название детали
Выключатель ««массы»» ВК318-Б-УХЛ
Заводской номер
ТУ37.003.400-73
Количество на модель
1
№
20
Название детали
Наконечник
Заводской номер
54.26.056-1
Количество на модель
1
№
21
Название детали
Панель
Заводской номер
166.26.122-сб-А
Количество на модель
2
№
22
Название детали
Крышка
Заводской номер
166.26.161
Количество на модель
1
№
23
Название детали
Розетка штепсельная ШР-51
Заводской номер
ТУ3.876-84
Количество на модель
1
№
24
Название детали
Панель
Заводской номер
П1.13.07.660-сб
Количество на модель
1
№
25
Название детали
Приемник указателя температуры масла УК133-АМ
Заводской номер
ТУ37.003.459-80
Количество на модель
2
№
26
Название детали
Патрон ЛВ211-329
Заводской номер
ТУ37.458.063-90
Количество на модель
2
№
27
Название детали
Лампа освещения спидометра
Заводской номер
А12-1
Количество на модель
2
№
28
Название детали
Фонарь контрольной лампы 12.380.3010 ТУ37.003.293-72
Заводской номер
ПД20-3803010-Е
Количество на модель
2
№
29
Название детали
Спецификация проводов приборного щитка
Заводской номер
П1.13.07.014сб
Количество на модель
1
№
30
Название детали
Выключатель зажигания ТУ37.003.385-73
Заводской номер
ВК856-Б
Количество на модель
1
№
31
Название детали
Щиток приборный
Заводской номер
П1.13.07.600-сб
Количество на модель
1
№
32
Название детали
Втулка
Заводской номер
П1.13.00.031
Количество на модель
2
№
33
Название детали
Скоба 20х7
Заводской номер
520.09.001-15
Количество на модель
3
№
34
Название детали
Наконечник резиновый
Заводской номер
54.26.390-2
Количество на модель
2
№
35
Название детали
Добавочное сопротивление ТУ 37.003.394-73
Заводской номер
СЭ52
Количество на модель
1
№
36
Название детали
Основание
Заводской номер
П1.13.07.101
Количество на модель
1
№
37
Название детали
Провод №32
Заводской номер
П1.13.07.015-сб
Количество на модель
1
№
38
Название детали
Реле
Заводской номер
ТУ37.003.1418-94
Количество на модель
1
№
39
Название детали
Прерыватель указателя поворота РС-410В
Заводской номер
ТУ37.003.508-78
Количество на модель
1
№
40
Название детали
Реле 73.37.47
Заводской номер
ТУ37.469.008-92
Количество на модель
1
№
41
Название детали
Уголок
Заводской номер
П1.13.07.012
Количество на модель
1
№
42
Название детали
Жгут №6
Заводской номер
П1.13.07.016-сб-1
Количество на модель
1
№
43
Название детали
Панель приборов
Заводской номер
П1.13.07.100-сб
Количество на модель
1
№
44
Название детали
Патрон лампы ТУ37.003.448-76
Заводской номер
ПП1-200
Количество на модель
2
№
45
Название детали
Приемник указателя давления УК130В-0
Заводской номер
ГОСТ 1701-75
Количество на модель
1
№
46
Название детали
Указатель тока ОСТ 37.003.069-85
Заводской номер
АП170
Количество на модель
1
№
47
Название детали
Спецификация проводов щитка приборов
Заводской номер
П1.13.07.024сб
Количество на модель
1
№
48
Название детали
Панель
Заводской номер
П1.13.07.810-сб
Количество на модель
1
№
49
Название детали
Табличка
Заводской номер
П1.13.07.815
Количество на модель
1
№
50
Название детали
Табличка
Заводской номер
П1.13.07.814
Количество на модель
1
№
51
Название детали
Козырек
Заводской номер
П1.13.07.812
Количество на модель
1
№
52
Название детали
Щиток приборов
Заводской номер
П1.13.07.800-сб
Количество на модель
1
№
53
Название детали
Перемычка
Заводской номер
П1.13.07.003
Количество на модель
1
№
54
Название детали
Блок предохранительный ТУ 37.003.265-82
Заводской номер
ПР11-К
Количество на модель
1
№
55
Название детали
Жгут № 3
Заводской номер
П1.13.07.013-сб-1
Количество на модель
1
№
59
Название детали
Жгут №1
Заводской номер
П1.13.07.011-сб-1
Количество на модель
1
№
60
Название детали
Жгут № 11
Заводской номер
П1.13.07.021-сб
Количество на модель
1
№
61
Название детали
Фонарь проблесковый ФП-1
Заводской номер
ЭПСК.676.643.001ТУ
Количество на модель
1
№
63
Название детали
Плафон 0028.023714
Заводской номер
ТУ37.458.064-90
Количество на модель
1
№
65
Название детали
Провод минусовый
Заводской номер
П1.13.07.028-сб
Количество на модель
1
№
66
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Амортизатор | 632.14.150 (П1.13.07.005) | 4 | 4 | |||||
| 1 | Кронштейн | 175.70.005 | 1 | 1 | 1 | |||
| 2 | Скоба 6х7 | 520.09.001-02 | 1 | 1 | 2 | |||
| 3 | Наконечник | 54.26.562 | 1 | 1 | 3 | |||
| 4 | Выключатель В-45М | В-45М | 1 | 1 | 4 | |||
| 5 | Вентилятор с электродвигателем ДВ-3 | 365-СТУ | 1 | 1 | 5 | |||
| 6 | Вентилятор | 175.70.024-сб | 1 | 1 | 6 | |||
| 7 | Хомут | 54.59.107-1 | 2 | 2 | 7 | |||
| 8 | Жгут №2 | П1.13.07.012-сб-1 | 1 | 1 | 8 | |||
| 9 | Втулка | П1.13.07.005 (632.14.150) | 4 | 4 | 9 | |||
| 10 | Фонарь передний левый ГОСТ 6964-72 | 0033.133712 | 1 | 1 | 10 | |||
| 11 | Лампа А12-21-3 | ГОСТ 2023.2-88 | 4 | 4 | 11 | |||
| 13 | Фара вертикальная 752.3711 | ГОСТ 3544-75 | 3 | 3 | 13 | |||
| 14 | Лампа (53-70-3711021) | А12-45-40 | 3 | 3 | 14 | |||
| 15 | Щиток | П1.13.07.001 | 1 | 1 | 15 | |||
| 16 | Стеклоочиститель ТУ 37.003.761-76 | СЛ2-30М | 1 | 1 | 16 | |||
| 18 | Кронштейн | П1.13.07.013 | 4 | 4 | 18 | |||
| 19 | Кронштейн | ПУМ-500.13.07.004 | 1 | 1 | 19 | |||
| 20 | Выключатель ««массы»» ВК318-Б-УХЛ | ТУ37.003.400-73 | 1 | 1 | 20 | |||
| 21 | Наконечник | 54.26.056-1 | 1 | 1 | 21 | |||
| 22 | Панель | 166.26.122-сб-А | 2 | 2 | 22 | |||
| 23 | Крышка | 166.26.161 | 1 | 1 | 23 | |||
| 24 | Розетка штепсельная ШР-51 | ТУ3.876-84 | 1 | 1 | 24 | |||
| 25 | Панель | П1.13.07.660-сб | 1 | 1 | 25 | |||
| 26 | Приемник указателя температуры масла УК133-АМ | ТУ37.003.459-80 | 2 | 2 | 26 | |||
| 27 | Патрон ЛВ211-329 | ТУ37.458.063-90 | 2 | 2 | 27 | |||
| 28 | Лампа освещения спидометра | А12-1 | 2 | 2 | 28 | |||
| 29 | Фонарь контрольной лампы 12.380.3010 ТУ37.003.293-72 | ПД20-3803010-Е | 2 | 2 | 29 | |||
| 30 | Спецификация проводов приборного щитка | П1.13.07.014сб | 1 | 1 | 30 | |||
| 31 | Выключатель зажигания ТУ37.003.385-73 | ВК856-Б | 1 | 1 | 31 | |||
| 32 | Щиток приборный | П1.13.07.600-сб | 1 | 1 | 32 | |||
| 33 | Втулка | П1.13.00.031 | 2 | 2 | 33 | |||
| 34 | Скоба 20х7 | 520.09.001-15 | 3 | 3 | 34 | |||
| 35 | Наконечник резиновый | 54.26.390-2 | 2 | 2 | 35 | |||
| 36 | Добавочное сопротивление ТУ 37.003.394-73 | СЭ52 | 1 | 1 | 36 | |||
| 37 | Основание | П1.13.07.101 | 1 | 1 | 37 | |||
| 38 | Провод №32 | П1.13.07.015-сб | 1 | 1 | 38 | |||
| 39 | Реле | ТУ37.003.1418-94 | 1 | 1 | 39 | |||
| 40 | Прерыватель указателя поворота РС-410В | ТУ37.003.508-78 | 1 | 1 | 40 | |||
| 41 | Реле 73.37.47 | ТУ37.469.008-92 | 1 | 1 | 41 | |||
| 42 | Уголок | П1.13.07.012 | 1 | 1 | 42 | |||
| 43 | Жгут №6 | П1.13.07.016-сб-1 | 1 | 1 | 43 | |||
| 44 | Панель приборов | П1.13.07.100-сб | 1 | 1 | 44 | |||
| 45 | Патрон лампы ТУ37.003.448-76 | ПП1-200 | 2 | 2 | 45 | |||
| 46 | Приемник указателя давления УК130В-0 | ГОСТ 1701-75 | 1 | 1 | 46 | |||
| 47 | Указатель тока ОСТ 37.003.069-85 | АП170 | 1 | 1 | 47 | |||
| 48 | Спецификация проводов щитка приборов | П1.13.07.024сб | 1 | 1 | 48 | |||
| 49 | Панель | П1.13.07.810-сб | 1 | 1 | 49 | |||
| 50 | Табличка | П1.13.07.815 | 1 | 1 | 50 | |||
| 51 | Табличка | П1.13.07.814 | 1 | 1 | 51 | |||
| 52 | Козырек | П1.13.07.812 | 1 | 1 | 52 | |||
| 53 | Щиток приборов | П1.13.07.800-сб | 1 | 1 | 53 | |||
| 54 | Перемычка | П1.13.07.003 | 1 | 1 | 54 | |||
| 55 | Блок предохранительный ТУ 37.003.265-82 | ПР11-К | 1 | 1 | 55 | |||
| 59 | Жгут № 3 | П1.13.07.013-сб-1 | 1 | 1 | 59 | |||
| 60 | Жгут №1 | П1.13.07.011-сб-1 | 1 | 1 | 60 | |||
| 61 | Жгут № 11 | П1.13.07.021-сб | 1 | 1 | 61 | |||
| 63 | Фонарь проблесковый ФП-1 | ЭПСК.676.643.001ТУ | 1 | 1 | 63 | |||
| 65 | Плафон 0028.023714 | ТУ37.458.064-90 | 1 | 1 | 65 | |||
| 66 | Провод минусовый | П1.13.07.028-сб | 1 | 1 | 66 |
