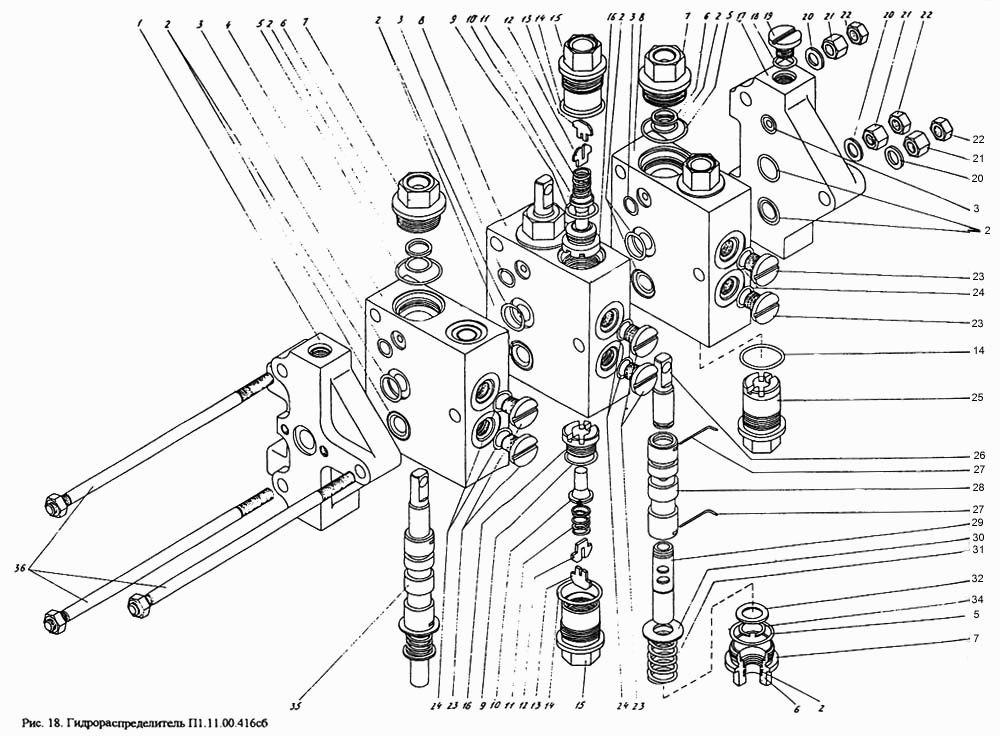

Гидрораспределитель П1.11-00.416сб
100%
Название детали
Крышка
Заводской номер
П1.11.00.886
Количество на модель
1
№
1
Название детали
Кольцо крепления чехла рейки
Заводской номер
ГОСТ 18829-73
Количество на модель
2
№
2
Название детали
Корпус
Заводской номер
П1.11.00.884
Количество на модель
1
№
4
Название детали
Шайба защитная
Заводской номер
П1.11.00.905
Количество на модель
2
№
6
Название детали
Крышка
Заводской номер
П1.11.00.891
Количество на модель
1
№
7
Название детали
Корпус
Заводской номер
П1.11.00.885
Количество на модель
2
№
8
Название детали
Клапан
Заводской номер
П1.11.00.421-сб
Количество на модель
4
№
10
Название детали
Пружина
Заводской номер
П1.11.00.899
Количество на модель
4
№
11
Название детали
Упор
Заводской номер
П1.11.00.897
Количество на модель
4
№
12
Название детали
Упор
Заводской номер
П1.11.00.898
Количество на модель
4
№
13
Название детали
Корпус
Заводской номер
П1.11.00.893
Количество на модель
4
№
15
Название детали
Седло
Заводской номер
П1.11.00.895
Количество на модель
4
№
16
Название детали
Крышка
Заводской номер
П1.11.00.887
Количество на модель
1
№
17
Название детали
Пробка
Заводской номер
П1.11.00.906-01
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
ГОСТ 11371-78
Количество на модель
3
№
20
Название детали
Гайка
Заводской номер
520.02.001
Количество на модель
3
№
21
Название детали
Гайка М8-6Н.10.38ХС.016
Заводской номер
ГОСТ 15525-70
Количество на модель
3
№
22
Название детали
Пробка
Заводской номер
П1.11.00.906
Количество на модель
2
№
23
Название детали
Гидрозамок
Заводской номер
П1.11.00.420-сб-1
Количество на модель
4
№
25
Название детали
Шток
Заводской номер
П1.11.00.889
Количество на модель
3
№
26
Название детали
Стопор
Заводской номер
П1.11.00.901
Количество на модель
6
№
27
Название детали
Золотник
Заводской номер
П1.11.00.888
Количество на модель
3
№
28
Название детали
Шток
Заводской номер
П1.11.00.890
Количество на модель
3
№
29
Название детали
Шайба
Заводской номер
П1.11.00.903
Количество на модель
3
№
30
Название детали
Пружина
Заводской номер
П1.11.00.900
Количество на модель
3
№
31
Название детали
Шайба
Заводской номер
П1.11.00.904
Количество на модель
3
№
32
Название детали
Кольцо 2В18
Заводской номер
ГОСТ 13940-86
Количество на модель
3
№
33
Название детали
Крышка
Заводской номер
П1.11.00.892
Количество на модель
1
№
34
Название детали
Золотник
Заводской номер
П1.11.00.419-сб
Количество на модель
1
№
35
Название детали
Болт
Заводской номер
П1.11.00.426-сб
Количество на модель
3
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка | П1.11.00.886 | 1 | 1 | 1 | |||
| 2 | Кольцо крепления чехла рейки | ГОСТ 18829-73 | 2 | 2 | 2 | |||
| 4 | Корпус | П1.11.00.884 | 1 | 1 | 4 | |||
| 6 | Шайба защитная | П1.11.00.905 | 2 | 2 | 6 | |||
| 7 | Крышка | П1.11.00.891 | 1 | 1 | 7 | |||
| 8 | Корпус | П1.11.00.885 | 2 | 2 | 8 | |||
| 10 | Клапан | П1.11.00.421-сб | 4 | 4 | 10 | |||
| 11 | Пружина | П1.11.00.899 | 4 | 4 | 11 | |||
| 12 | Упор | П1.11.00.897 | 4 | 4 | 12 | |||
| 13 | Упор | П1.11.00.898 | 4 | 4 | 13 | |||
| 15 | Корпус | П1.11.00.893 | 4 | 4 | 15 | |||
| 16 | Седло | П1.11.00.895 | 4 | 4 | 16 | |||
| 17 | Крышка | П1.11.00.887 | 1 | 1 | 17 | |||
| 19 | Пробка | П1.11.00.906-01 | 1 | 1 | 19 | |||
| 20 | Шайба | ГОСТ 11371-78 | 3 | 3 | 20 | |||
| 21 | Гайка | 520.02.001 | 3 | 3 | 21 | |||
| 22 | Гайка М8-6Н.10.38ХС.016 | ГОСТ 15525-70 | 3 | 3 | 22 | |||
| 23 | Пробка | П1.11.00.906 | 2 | 2 | 23 | |||
| 25 | Гидрозамок | П1.11.00.420-сб-1 | 4 | 4 | 25 | |||
| 26 | Шток | П1.11.00.889 | 3 | 3 | 26 | |||
| 27 | Стопор | П1.11.00.901 | 6 | 6 | 27 | |||
| 28 | Золотник | П1.11.00.888 | 3 | 3 | 28 | |||
| 29 | Шток | П1.11.00.890 | 3 | 3 | 29 | |||
| 30 | Шайба | П1.11.00.903 | 3 | 3 | 30 | |||
| 31 | Пружина | П1.11.00.900 | 3 | 3 | 31 | |||
| 32 | Шайба | П1.11.00.904 | 3 | 3 | 32 | |||
| 33 | Кольцо 2В18 | ГОСТ 13940-86 | 3 | 3 | 33 | |||
| 34 | Крышка | П1.11.00.892 | 1 | 1 | 34 | |||
| 35 | Золотник | П1.11.00.419-сб | 1 | 1 | 35 | |||
| 36 | Болт | П1.11.00.426-сб | 3 | 3 | 36 |
