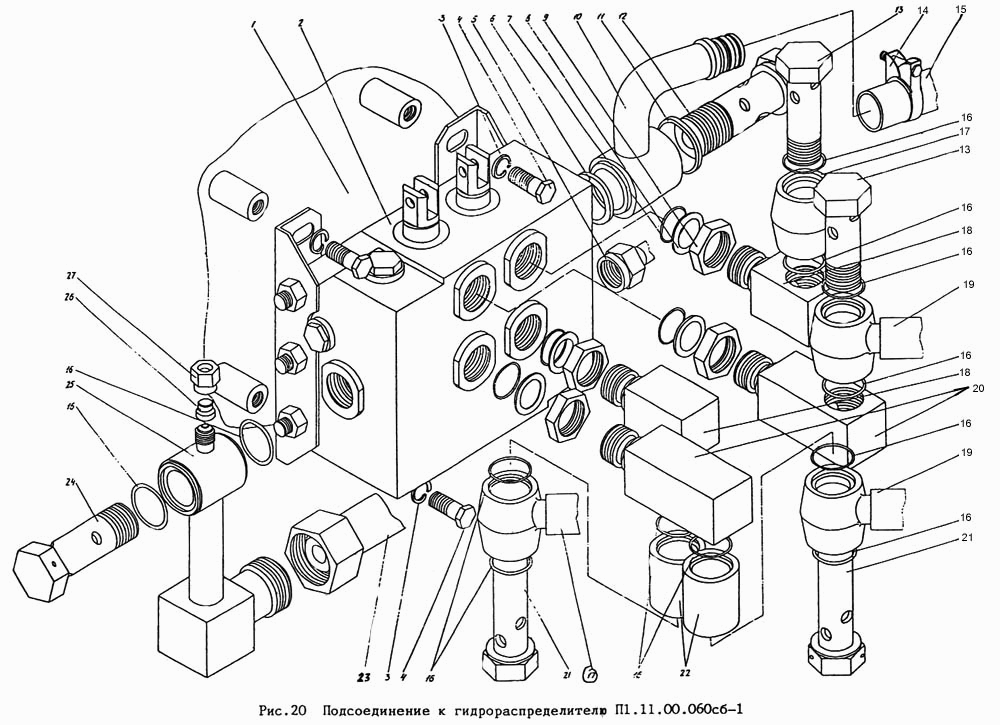

Подсоединение к гидрораспределителю П1.11.00.060сб-1
100%
Название детали
Рукав 40У25-7 L=210мм (Рукав Б1-10-25-36-У L= 210мм)
Заводской номер
ТУ 005-6016-87
Количество на модель
1
№
Название детали
Редуктор
Заводской номер
П1.01.03.000-сб-01
Количество на модель
1
№
1
Название детали
Гидрораспределитель
Заводской номер
П1.11.00.060-сб-1
Количество на модель
1
№
2
Название детали
Шайба ОТ
Заводской номер
ГОСТ 6402-70
Количество на модель
4
№
3
Название детали
Болт М8-6gх25.88.35.019
Заводской номер
ГОСТ 7796-70
Количество на модель
4
№
4
Название детали
Трубопровод
Заводской номер
П1.11.00.040-сб-2
Количество на модель
1
№
5
Название детали
Прокладка
Заводской номер
П1.11.00.020
Количество на модель
1
№
6
Название детали
Кольцо крепления чехла рейки
Заводской номер
ГОСТ 18829-73
Количество на модель
4
№
7
Название детали
Шайба
Заводской номер
П1.11.00.105
Количество на модель
4
№
8
Название детали
Гайка
Заводской номер
П1.11.00.104
Количество на модель
4
№
9
Название детали
Тройник
Заводской номер
П1.11.00.210-сб-2
Количество на модель
1
№
10
Название детали
Прокладка
Заводской номер
П1.11.00.202
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
П1.11.00.201-1
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
П1.11.00.232-3
Количество на модель
2
№
13
Название детали
Хомут в сборе
Заводской номер
П1.11.00.360-сб (54.02.115-сб)
Количество на модель
1
№
14
Название детали
Рукав Б1-10-25-36-У L= 210мм (Рукав 40У25-7 L=210мм)
Заводской номер
ГОСТ 18698-79
Количество на модель
1
№
15
Название детали
Рукав
Заводской номер
Рукав
Количество на модель
2
№
17
Название детали
Рукав РВД. 20.140.430.0,24. 08/08. Д27/Д27-VI
Заводской номер
Рукав РВД. 20.140.430.0,24. 08/08. Д27/Д
Количество на модель
2
№
17
Название детали
Штуцер
Заводской номер
П1.11.00.231
Количество на модель
2
№
18
Название детали
Рукав Р8Д.20.140.185.0,24. 08/08.Д27/Д27-VI
Заводской номер
Рукав Р8Д.20.140.185.0,24. 08/08.Д27/Д27
Количество на модель
2
№
19
Название детали
Штуцер
Заводской номер
П1.11.00.231-01
Количество на модель
2
№
20
Название детали
Болт
Заводской номер
П1.11.00.845-2
Количество на модель
2
№
21
Название детали
Втулка
Заводской номер
П1.11.00.233-1
Количество на модель
2
№
22
Название детали
Рукав РВД.20.140.720.0,24. М42х2, М42х2-VI
Заводской номер
Рукав РВД.20.140.720.0,24. М42х2, М42х2-
Количество на модель
1
№
23
Название детали
Болт
Заводской номер
П1.11.00.068-01
Количество на модель
1
№
24
Название детали
Угольник
Заводской номер
П1.11.00.270-сб-2
Количество на модель
1
№
25
Название детали
Крышка
Заводской номер
602.64.296
Количество на модель
1
№
26
Название детали
Гайка накидная
Заводской номер
602.64.238
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Рукав 40У25-7 L=210мм (Рукав Б1-10-25-36-У L= 210мм) | ТУ 005-6016-87 | 1 | 1 | |||||
| 1 | Редуктор | П1.01.03.000-сб-01 | 1 | 1 | 1 | |||
| 2 | Гидрораспределитель | П1.11.00.060-сб-1 | 1 | 1 | 2 | |||
| 3 | Шайба ОТ | ГОСТ 6402-70 | 4 | 4 | 3 | |||
| 4 | Болт М8-6gх25.88.35.019 | ГОСТ 7796-70 | 4 | 4 | 4 | |||
| 5 | Трубопровод | П1.11.00.040-сб-2 | 1 | 1 | 5 | |||
| 6 | Прокладка | П1.11.00.020 | 1 | 1 | 6 | |||
| 7 | Кольцо крепления чехла рейки | ГОСТ 18829-73 | 4 | 4 | 7 | |||
| 8 | Шайба | П1.11.00.105 | 4 | 4 | 8 | |||
| 9 | Гайка | П1.11.00.104 | 4 | 4 | 9 | |||
| 10 | Тройник | П1.11.00.210-сб-2 | 1 | 1 | 10 | |||
| 11 | Прокладка | П1.11.00.202 | 1 | 1 | 11 | |||
| 12 | Болт | П1.11.00.201-1 | 1 | 1 | 12 | |||
| 13 | Болт | П1.11.00.232-3 | 2 | 2 | 13 | |||
| 14 | Хомут в сборе | П1.11.00.360-сб (54.02.115-сб) | 1 | 1 | 14 | |||
| 15 | Рукав Б1-10-25-36-У L= 210мм (Рукав 40У25-7 L=210мм) | ГОСТ 18698-79 | 1 | 1 | 15 | |||
| 17 | Рукав | Рукав | 2 | 2 | 17 | |||
| 17 | Рукав РВД. 20.140.430.0,24. 08/08. Д27/Д27-VI | Рукав РВД. 20.140.430.0,24. 08/08. Д27/Д | 2 | 2 | 17 | |||
| 18 | Штуцер | П1.11.00.231 | 2 | 2 | 18 | |||
| 19 | Рукав Р8Д.20.140.185.0,24. 08/08.Д27/Д27-VI | Рукав Р8Д.20.140.185.0,24. 08/08.Д27/Д27 | 2 | 2 | 19 | |||
| 20 | Штуцер | П1.11.00.231-01 | 2 | 2 | 20 | |||
| 21 | Болт | П1.11.00.845-2 | 2 | 2 | 21 | |||
| 22 | Втулка | П1.11.00.233-1 | 2 | 2 | 22 | |||
| 23 | Рукав РВД.20.140.720.0,24. М42х2, М42х2-VI | Рукав РВД.20.140.720.0,24. М42х2, М42х2- | 1 | 1 | 23 | |||
| 24 | Болт | П1.11.00.068-01 | 1 | 1 | 24 | |||
| 25 | Угольник | П1.11.00.270-сб-2 | 1 | 1 | 25 | |||
| 26 | Крышка | 602.64.296 | 1 | 1 | 26 | |||
| 27 | Гайка накидная | 602.64.238 | 1 | 1 | 27 |
