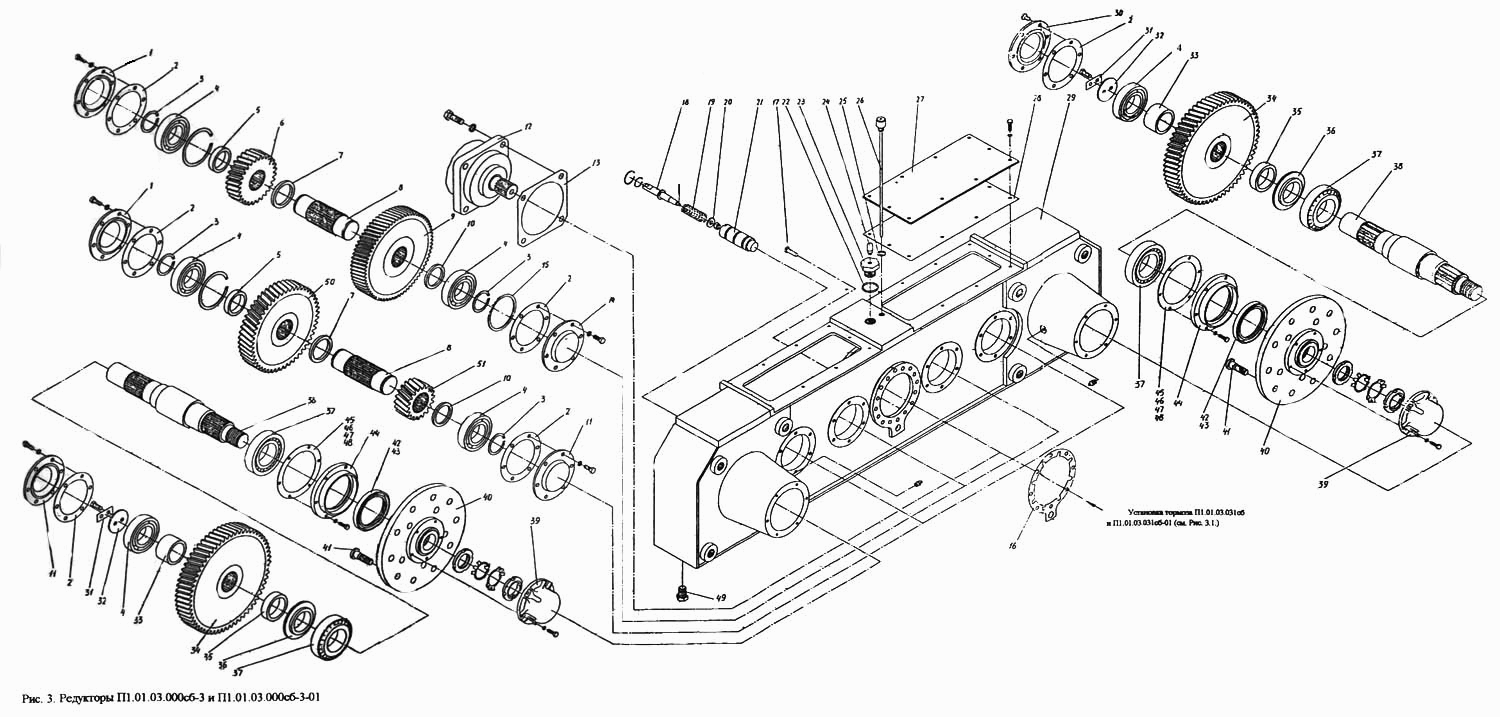

Редукторы П1.01.03.000сб-3 (01)
100%
Название детали
Редуктор
Заводской номер
П1.01.03.000-сб-3
Количество на модель
1
№
Название детали
Крышка
Заводской номер
П1.01.03.166
Количество на модель
1
№
1
Название детали
Прокладка
Заводской номер
П1.01.03.007
Количество на модель
10
№
2
Название детали
Кольцо ГОСТ 13940-86
Заводской номер
П1.01.03.043
Количество на модель
8
№
3
Название детали
Подшипник 309Л
Заводской номер
ГОСТ 8338-75
Количество на модель
10
№
4
Название детали
Кольцо
Заводской номер
П1.01.03.008-01
Количество на модель
4
№
5
Название детали
Шестерня
Заводской номер
П1.01.03.038-1
Количество на модель
1
№
6
Название детали
Кольцо
Заводской номер
П1.01.03.009
Количество на модель
4
№
7
Название детали
Вал
Заводской номер
П1.01.03.021-1
Количество на модель
4
№
8
Название детали
Шестерня
Заводской номер
П1.01.03.019-1
Количество на модель
2
№
9
Название детали
Кольцо
Заводской номер
П1.01.03.008
Количество на модель
4
№
10
Название детали
Крышка
Заводской номер
П1.01.03.022
Количество на модель
3
№
11
Название детали
Гидромотор 210.56.11.11
Заводской номер
Гидромотор 210.56.11.11
Количество на модель
1
№
12
Название детали
Гидромотор 210.56.11.12
Заводской номер
Гидромотор 210.56.11.12
Количество на модель
1
№
12
Название детали
Прокладка
Заводской номер
П1.01.03.001
Количество на модель
1
№
13
Название детали
Шестерня
Заводской номер
П1.01.03.154 (П1.01.03.156)
Количество на модель
1
№
14
Название детали
Крышка
Заводской номер
П1.01.03.022-1
Количество на модель
2
№
14
Название детали
Кольцо
Заводской номер
П1.01.03.020
Количество на модель
4
№
15
Название детали
Шайба
Заводской номер
П1.01.03.025
Количество на модель
1
№
15
Название детали
Прокладка
Заводской номер
П1.01.03.172
Количество на модель
1
№
16
Название детали
Болт М8-6gх25.88.35.019
Заводской номер
ГОСТ 7796-70
Количество на модель
1
№
17
Название детали
Кольцо включения левое
Заводской номер
П1.01.03.161
Количество на модель
1
№
17
Название детали
Крышка
Заводской номер
П1.01.03.041-1
Количество на модель
1
№
17
Название детали
Валик
Заводской номер
П1.01.03.027
Количество на модель
1
№
18
Название детали
Пружина
Заводской номер
П1.01.03.029
Количество на модель
1
№
19
Название детали
Втулка
Заводской номер
П1.01.03.028
Количество на модель
1
№
20
Название детали
Стопор
Заводской номер
П1.01.03.031
Количество на модель
1
№
21
Название детали
Кольцо 14x20
Заводской номер
МН4152-62
Количество на модель
1
№
22
Название детали
Пробка
Заводской номер
П1.01.03.005
Количество на модель
1
№
23
Название детали
Суфлер
Заводской номер
307900П
Количество на модель
1
№
24
Название детали
Прокладка
Заводской номер
П1.01.03.006
Количество на модель
1
№
25
Название детали
Щуп
Заводской номер
П1.01.03.300-сб
Количество на модель
1
№
26
Название детали
Крышка
Заводской номер
П1.01.03.002
Количество на модель
2
№
27
Название детали
Прокладка
Заводской номер
П1.01.03.003
Количество на модель
2
№
28
Название детали
Корпус
Заводской номер
П1.01.03.100-сб
Количество на модель
1
№
29
Название детали
Диск нажимной левый
Заводской номер
П1.01.03.163
Количество на модель
1
№
30
Название детали
Крышка
Заводской номер
П1.01.03.014
Количество на модель
1
№
30
Название детали
Пробка
Заводской номер
П1.01.03.165
Количество на модель
1
№
30
Название детали
Шайба
Заводской номер
П1.10.00.004
Количество на модель
2
№
31
Название детали
Шайба
Заводской номер
П1.01.03.036
Количество на модель
2
№
32
Название детали
Втулка
Заводской номер
П1.01.03.012
Количество на модель
2
№
33
Название детали
Шестерня
Заводской номер
П1.01.03.006-1
Количество на модель
2
№
34
Название детали
Втулка
Заводской номер
П1.01.03.015
Количество на модель
2
№
35
Название детали
Кольцо
Заводской номер
П1.01.03.026
Количество на модель
2
№
36
Название детали
Подшипник
Заводской номер
7511А
Количество на модель
4
№
37
Название детали
Вал
Заводской номер
П1.01.03.016-1
Количество на модель
2
№
38
Название детали
Крышка
Заводской номер
П1.01.03.136
Количество на модель
2
№
39
Название детали
Ступица
Заводской номер
П1.01.03.021-сб
Количество на модель
2
№
40
Название детали
Болт
Заводской номер
П1.01.03.037
Количество на модель
20
№
41
Название детали
Манжета
Заводской номер
П1.01.03.005-сб
Количество на модель
2
№
42
Название детали
Пружина
Заводской номер
П1.01.03.048
Количество на модель
2
№
43
Название детали
Крышка
Заводской номер
П1.01.03.032
Количество на модель
2
№
44
Название детали
Прокладка
Заводской номер
П1.01.03.033
Количество на модель
2
№
45
Название детали
Прокладка
Заводской номер
П1.01.03.033-01
Количество на модель
3
№
46
Название детали
Прокладка
Заводской номер
П1.01.03.033-02
Количество на модель
3
№
47
Название детали
Прокладка
Заводской номер
П1.01.03.033-03
Количество на модель
2
№
48
Название детали
Диск нажимной правый
Заводской номер
П1.01.03.162
Количество на модель
1
№
49
Название детали
Барабан
Заводской номер
П1.01.03.164
Количество на модель
1
№
49
Название детали
Шестерня
Заводской номер
П1.01.03.157
Количество на модель
1
№
50
Название детали
Шестерня
Заводской номер
П1.01.03.018-1
Количество на модель
2
№
51
Название детали
Опора
Заводской номер
П1.01.03.159
Количество на модель
1
№
56
Название детали
Корпус
Заводской номер
П1.01.03.158
Количество на модель
1
№
57
Название детали
Кольцо включения правое
Заводской номер
П1.01.03.160
Количество на модель
1
№
67
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Редуктор | П1.01.03.000-сб-3 | 1 | 1 | |||||
| 1 | Крышка | П1.01.03.166 | 1 | 1 | 1 | |||
| 2 | Прокладка | П1.01.03.007 | 10 | 10 | 2 | |||
| 3 | Кольцо ГОСТ 13940-86 | П1.01.03.043 | 8 | 8 | 3 | |||
| 4 | Подшипник 309Л | ГОСТ 8338-75 | 10 | 10 | 4 | |||
| 5 | Кольцо | П1.01.03.008-01 | 4 | 4 | 5 | |||
| 6 | Шестерня | П1.01.03.038-1 | 1 | 1 | 6 | |||
| 7 | Кольцо | П1.01.03.009 | 4 | 4 | 7 | |||
| 8 | Вал | П1.01.03.021-1 | 4 | 4 | 8 | |||
| 9 | Шестерня | П1.01.03.019-1 | 2 | 2 | 9 | |||
| 10 | Кольцо | П1.01.03.008 | 4 | 4 | 10 | |||
| 11 | Крышка | П1.01.03.022 | 3 | 3 | 11 | |||
| 12 | Гидромотор 210.56.11.11 | Гидромотор 210.56.11.11 | 1 | 1 | 12 | |||
| 12 | Гидромотор 210.56.11.12 | Гидромотор 210.56.11.12 | 1 | 1 | 12 | |||
| 13 | Прокладка | П1.01.03.001 | 1 | 1 | 13 | |||
| 14 | Шестерня | П1.01.03.154 (П1.01.03.156) | 1 | 1 | 14 | |||
| 14 | Крышка | П1.01.03.022-1 | 2 | 2 | 14 | |||
| 15 | Кольцо | П1.01.03.020 | 4 | 4 | 15 | |||
| 15 | Шайба | П1.01.03.025 | 1 | 1 | 15 | |||
| 16 | Прокладка | П1.01.03.172 | 1 | 1 | 16 | |||
| 17 | Болт М8-6gх25.88.35.019 | ГОСТ 7796-70 | 1 | 1 | 17 | |||
| 17 | Кольцо включения левое | П1.01.03.161 | 1 | 1 | 17 | |||
| 17 | Крышка | П1.01.03.041-1 | 1 | 1 | 17 | |||
| 18 | Валик | П1.01.03.027 | 1 | 1 | 18 | |||
| 19 | Пружина | П1.01.03.029 | 1 | 1 | 19 | |||
| 20 | Втулка | П1.01.03.028 | 1 | 1 | 20 | |||
| 21 | Стопор | П1.01.03.031 | 1 | 1 | 21 | |||
| 22 | Кольцо 14x20 | МН4152-62 | 1 | 1 | 22 | |||
| 23 | Пробка | П1.01.03.005 | 1 | 1 | 23 | |||
| 24 | Суфлер | 307900П | 1 | 1 | 24 | |||
| 25 | Прокладка | П1.01.03.006 | 1 | 1 | 25 | |||
| 26 | Щуп | П1.01.03.300-сб | 1 | 1 | 26 | |||
| 27 | Крышка | П1.01.03.002 | 2 | 2 | 27 | |||
| 28 | Прокладка | П1.01.03.003 | 2 | 2 | 28 | |||
| 29 | Корпус | П1.01.03.100-сб | 1 | 1 | 29 | |||
| 30 | Диск нажимной левый | П1.01.03.163 | 1 | 1 | 30 | |||
| 30 | Крышка | П1.01.03.014 | 1 | 1 | 30 | |||
| 30 | Пробка | П1.01.03.165 | 1 | 1 | 30 | |||
| 31 | Шайба | П1.10.00.004 | 2 | 2 | 31 | |||
| 32 | Шайба | П1.01.03.036 | 2 | 2 | 32 | |||
| 33 | Втулка | П1.01.03.012 | 2 | 2 | 33 | |||
| 34 | Шестерня | П1.01.03.006-1 | 2 | 2 | 34 | |||
| 35 | Втулка | П1.01.03.015 | 2 | 2 | 35 | |||
| 36 | Кольцо | П1.01.03.026 | 2 | 2 | 36 | |||
| 37 | Подшипник | 7511А | 4 | 4 | 37 | |||
| 38 | Вал | П1.01.03.016-1 | 2 | 2 | 38 | |||
| 39 | Крышка | П1.01.03.136 | 2 | 2 | 39 | |||
| 40 | Ступица | П1.01.03.021-сб | 2 | 2 | 40 | |||
| 41 | Болт | П1.01.03.037 | 20 | 20 | 41 | |||
| 42 | Манжета | П1.01.03.005-сб | 2 | 2 | 42 | |||
| 43 | Пружина | П1.01.03.048 | 2 | 2 | 43 | |||
| 44 | Крышка | П1.01.03.032 | 2 | 2 | 44 | |||
| 45 | Прокладка | П1.01.03.033 | 2 | 2 | 45 | |||
| 46 | Прокладка | П1.01.03.033-01 | 3 | 3 | 46 | |||
| 47 | Прокладка | П1.01.03.033-02 | 3 | 3 | 47 | |||
| 48 | Прокладка | П1.01.03.033-03 | 2 | 2 | 48 | |||
| 49 | Диск нажимной правый | П1.01.03.162 | 1 | 1 | 49 | |||
| 49 | Барабан | П1.01.03.164 | 1 | 1 | 49 | |||
| 50 | Шестерня | П1.01.03.157 | 1 | 1 | 50 | |||
| 51 | Шестерня | П1.01.03.018-1 | 2 | 2 | 51 | |||
| 56 | Опора | П1.01.03.159 | 1 | 1 | 56 | |||
| 57 | Корпус | П1.01.03.158 | 1 | 1 | 57 | |||
| 67 | Кольцо включения правое | П1.01.03.160 | 1 | 1 | 67 |
