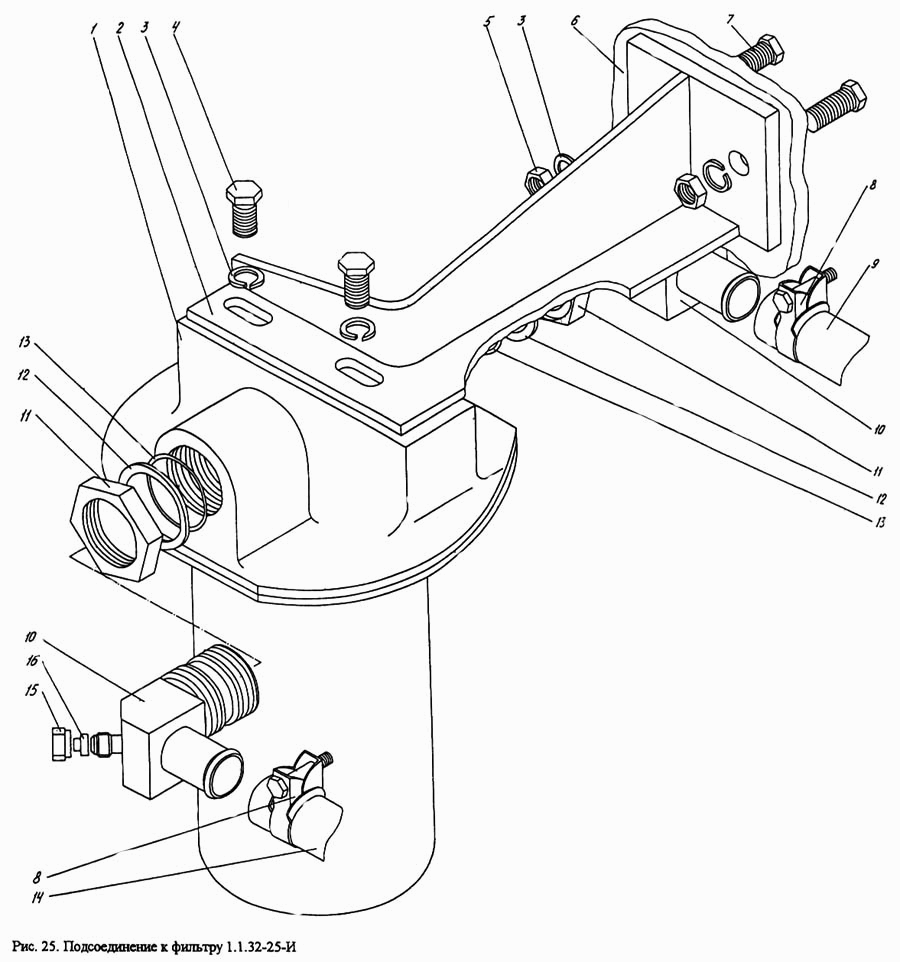

Подсоединение к фильтру 1.1.32-25-И
100%
Название детали
Рукав 40У25-7 L=210мм (Рукав Б1-10-25-36-У L= 210мм)
Заводской номер
ТУ 005-6016-87
Количество на модель
1
№
Название детали
Фильтр линейный ОСТ 22-883-75
Заводской номер
1.1.32-25-И
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
П1.11.00.830-сб-1
Количество на модель
1
№
2
Название детали
Шайба ОТ
Заводской номер
ГОСТ 6402-70
Количество на модель
4
№
3
Название детали
Болт М8-6gх25.88.35.019
Заводской номер
ГОСТ 7796-70
Количество на модель
2
№
4
Название детали
Гайка N16- .
Заводской номер
ГОСТ 5915-70
Количество на модель
2
№
5
Название детали
Рама
Заводской номер
П1.01.01.000-сб-3
Количество на модель
1
№
6
Название детали
Хомут в сборе
Заводской номер
П1.11.00.360-сб (54.02.115-сб)
Количество на модель
№
8
Название детали
Рукав Б1-10-25-36-У L= 210мм (Рукав 40У25-7 L=210мм)
Заводской номер
ГОСТ 18698-79
Количество на модель
1
№
9
Название детали
Угольник
Заводской номер
П1.11.00.047сб
Количество на модель
2
№
10
Название детали
Гайка
Заводской номер
П1.11.00.104-01
Количество на модель
2
№
11
Название детали
Шайба
Заводской номер
П1.11.00.105-01
Количество на модель
2
№
12
Название детали
Кольцо крепления чехла рейки
Заводской номер
ГОСТ 18829-73
Количество на модель
2
№
13
Название детали
Гайка накидная
Заводской номер
602.64.238
Количество на модель
2
№
15
Название детали
Крышка
Заводской номер
602.64.296
Количество на модель
2
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Рукав 40У25-7 L=210мм (Рукав Б1-10-25-36-У L= 210мм) | ТУ 005-6016-87 | 1 | 1 | |||||
| 1 | Фильтр линейный ОСТ 22-883-75 | 1.1.32-25-И | 1 | 1 | 1 | |||
| 2 | Кронштейн | П1.11.00.830-сб-1 | 1 | 1 | 2 | |||
| 3 | Шайба ОТ | ГОСТ 6402-70 | 4 | 4 | 3 | |||
| 4 | Болт М8-6gх25.88.35.019 | ГОСТ 7796-70 | 2 | 2 | 4 | |||
| 5 | Гайка N16- . | ГОСТ 5915-70 | 2 | 2 | 5 | |||
| 6 | Рама | П1.01.01.000-сб-3 | 1 | 1 | 6 | |||
| 8 | Хомут в сборе | П1.11.00.360-сб (54.02.115-сб) | 8 | |||||
| 9 | Рукав Б1-10-25-36-У L= 210мм (Рукав 40У25-7 L=210мм) | ГОСТ 18698-79 | 1 | 1 | 9 | |||
| 10 | Угольник | П1.11.00.047сб | 2 | 2 | 10 | |||
| 11 | Гайка | П1.11.00.104-01 | 2 | 2 | 11 | |||
| 12 | Шайба | П1.11.00.105-01 | 2 | 2 | 12 | |||
| 13 | Кольцо крепления чехла рейки | ГОСТ 18829-73 | 2 | 2 | 13 | |||
| 15 | Гайка накидная | 602.64.238 | 2 | 2 | 15 | |||
| 16 | Крышка | 602.64.296 | 2 | 2 | 16 |
