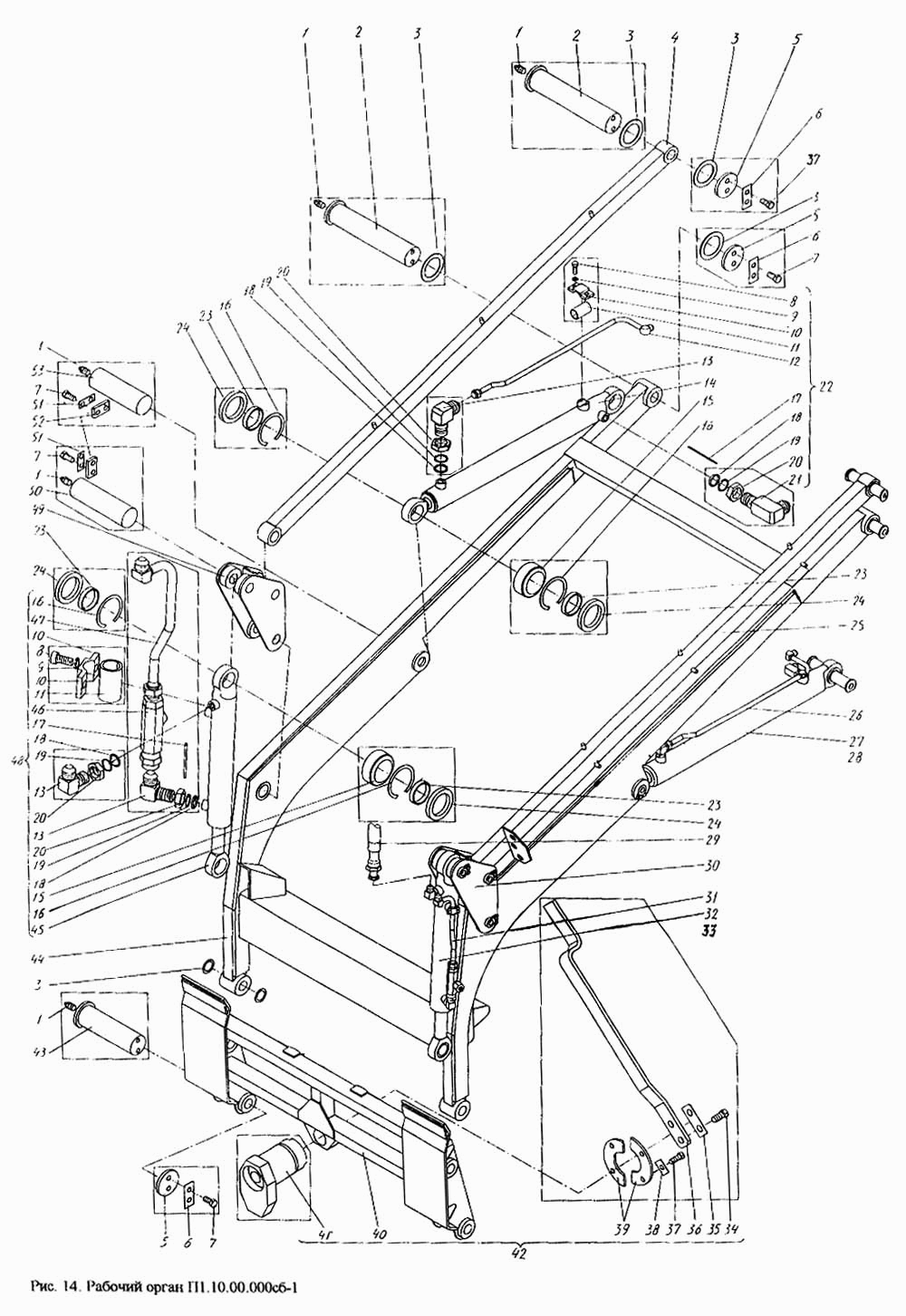

Рабочий орган П1.10.00.000сб-1
100%
Название детали
Гидроцилиндр стрелы дооборудованный
Заводской номер
П1.11.00.465-сб-01
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
П1.11.00.603
Количество на модель
4
№
Название детали
Прижим
Заводской номер
П1.11.00.643 (П1.11.00.643-1)
Количество на модель
1
№
Название детали
Масленка
Заводской номер
1,2.Ц6
Количество на модель
18
№
1
Название детали
Ось
Заводской номер
П1.10.00.001-02
Количество на модель
6
№
2
Название детали
Шайба
Заводской номер
П1.10.00.005
Количество на модель
16
№
3
Название детали
Тяга
Заводской номер
П1.10.03.030-сб
Количество на модель
1
№
4
Название детали
Диск
Заводской номер
П1.10.00.003
Количество на модель
10
№
5
Название детали
Шайба
Заводской номер
П1.10.00.004
Количество на модель
10
№
6
Название детали
Болт М8-6gх25.88.35.019
Заводской номер
ГОСТ 7796-70
Количество на модель
32
№
7
Название детали
Винт М6-6gх16.46
Заводской номер
ГОСТ 1491-80
Количество на модель
2
№
8
Название детали
Шайба ОТ
Заводской номер
ГОСТ 6402-70
Количество на модель
2
№
9
Название детали
Прокладка
Заводской номер
520.10.006-07
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
П1.11.00.464-сб
Количество на модель
1
№
12
Название детали
Угольник
Заводской номер
608.29.190
Количество на модель
1
№
13
Название детали
Гидроцилиндр стрелы 63х40х630
Заводской номер
1084.00.00.00 (П1.11.00.469-сб-01)
Количество на модель
1
№
14
Название детали
Гидроцилиндр стрелы
Заводской номер
П1.11.00.469-сб-01 (1084.00.00.00)
Количество на модель
1
№
14
Название детали
Подшипник (ШСП35)
Заводской номер
ШС-35 ГОСТ 3635-76
Количество на модель
2
№
15
Название детали
Подшипник (ШС35)
Заводской номер
ШСП35
Количество на модель
2
№
15
Название детали
Проволока КО-1,2 L=200 мм
Заводской номер
ГОСТ 792-67
Количество на модель
2
№
17
Название детали
Кольцо уплотнительное
Заводской номер
520.15.004-08
Количество на модель
2
№
18
Название детали
Шайба защитная
Заводской номер
608.29.229
Количество на модель
2
№
19
Название детали
Гайка М20х1,5-22
Заводской номер
ГОСТ 13958-74
Количество на модель
2
№
20
Название детали
Угольник
Заводской номер
П1.11.00.724
Количество на модель
1
№
21
Название детали
Гидроцилиндр стрелы дооборудованный
Заводской номер
П1.11.00.465-сб
Количество на модель
1
№
22
Название детали
Втулка
Заводской номер
П1.10.00.006-А
Количество на модель
16
№
23
Название детали
Сальник
Заводской номер
П1.10.00.010
Количество на модель
16
№
24
Название детали
Тяга
Заводской номер
П1.10.03.030-сб-01
Количество на модель
1
№
25
Название детали
Трубопровод
Заводской номер
П1.11.00.464-сб-01
Количество на модель
1
№
26
Название детали
Гидроцилиндр стрелы
Заводской номер
П1.11.00.469-сб (1084.00.00.00-01)
Количество на модель
1
№
27
Название детали
Гидроцилиндр стрелы 63х40х630
Заводской номер
1084.00.00.00-01 (П1.11.00.469-сб)
Количество на модель
1
№
27
Название детали
Гидросистема рабочего органа
Заводской номер
П1.10.05.000сб-2
Количество на модель
1
№
29
Название детали
Рычаг
Заводской номер
П1.10.04.000-сб-01
Количество на модель
1
№
30
Название детали
Трубопровод
Заводской номер
П1.11.00.454-сб-01
Количество на модель
1
№
31
Название детали
Гидроцилиндр траверсы
Заводской номер
П1.11.00.450-сб-01 (1083.00.00.00-01)
Количество на модель
1
№
32
Название детали
Гидроцилиндр траверсы 650х40х360
Заводской номер
1083.00.00.00-01 (П1.11.00.450-сб-01)
Количество на модель
1
№
32
Название детали
Гцдроцилиндр траверсы дооборудованный
Заводской номер
П1.11.00.455-сб-01
Количество на модель
1
№
33
Название детали
Планка
Заводской номер
П1.10.02.003
Количество на модель
1
№
35
Название детали
Ручка
Заводской номер
П1.10.02.001
Количество на модель
1
№
36
Название детали
Шайба
Заводской номер
П1.10.02.004
Количество на модель
4
№
38
Название детали
Полукольцо
Заводской номер
П1.10.02.002
Количество на модель
2
№
39
Название детали
Рама
Заводской номер
П1.10.02.100-сб
Количество на модель
1
№
40
Название детали
Защелка
Заводской номер
П1.10.02.200сб
Количество на модель
1
№
41
Название детали
Траверса
Заводской номер
П1.10.02.000-сб
Количество на модель
1
№
42
Название детали
Ось
Заводской номер
П1.10.00.001
Количество на модель
4
№
43
Название детали
Стрела
Заводской номер
П1.10.01.000сб-3А
Количество на модель
1
№
44
Название детали
Гидроцилиндр траверсы
Заводской номер
П1.11.00.450-сб (1083.00.00.00)
Количество на модель
1
№
45
Название детали
Гидроцилиндр траверсы 630х40х360
Заводской номер
1083.00.00.00 (П1.11.00.450-сб)
Количество на модель
1
№
45
Название детали
Дроссель
Заводской номер
П1.12.00.550-сб-2
Количество на модель
1
№
46
Название детали
Трубопровод
Заводской номер
П1.11.00.454-сб
Количество на модель
1
№
47
Название детали
Гидроцилиндр траверсы дооборудованный
Заводской номер
П1.11.00.455-сб
Количество на модель
1
№
48
Название детали
Рычаг
Заводской номер
П1.10.04.000-сб
Количество на модель
1
№
49
Название детали
Ось
Заводской номер
П1.10.00.002
Количество на модель
6
№
50
Название детали
Шайба
Заводской номер
П1.10.00.008
Количество на модель
8
№
51
Название детали
Планка
Заводской номер
П1.10.00.007
Количество на модель
8
№
52
Название детали
Ось
Заводской номер
П1.10.00.011
Количество на модель
2
№
53
Название детали
Амортизатор
Заводской номер
П1.10.01.039
Количество на модель
2
№
54
Название детали
Болт M6-6gx12.88.35.019
Заводской номер
ГОСТ 7798-70
Количество на модель
2
№
55
Название детали
Шайба С6.01.016
Заводской номер
ГОСТ 6958-70
Количество на модель
2
№
56
Название детали
Гайка N16- .
Заводской номер
ГОСТ 5915-70
Количество на модель
2
№
57
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидроцилиндр стрелы дооборудованный | П1.11.00.465-сб-01 | 1 | 1 | |||||
| Кольцо | П1.11.00.603 | 4 | 4 | |||||
| Прижим | П1.11.00.643 (П1.11.00.643-1) | 1 | 1 | |||||
| 1 | Масленка | 1,2.Ц6 | 18 | 18 | 1 | |||
| 2 | Ось | П1.10.00.001-02 | 6 | 6 | 2 | |||
| 3 | Шайба | П1.10.00.005 | 16 | 16 | 3 | |||
| 4 | Тяга | П1.10.03.030-сб | 1 | 1 | 4 | |||
| 5 | Диск | П1.10.00.003 | 10 | 10 | 5 | |||
| 6 | Шайба | П1.10.00.004 | 10 | 10 | 6 | |||
| 7 | Болт М8-6gх25.88.35.019 | ГОСТ 7796-70 | 32 | 32 | 7 | |||
| 8 | Винт М6-6gх16.46 | ГОСТ 1491-80 | 2 | 2 | 8 | |||
| 9 | Шайба ОТ | ГОСТ 6402-70 | 2 | 2 | 9 | |||
| 11 | Прокладка | 520.10.006-07 | 1 | 1 | 11 | |||
| 12 | Трубопровод | П1.11.00.464-сб | 1 | 1 | 12 | |||
| 13 | Угольник | 608.29.190 | 1 | 1 | 13 | |||
| 14 | Гидроцилиндр стрелы 63х40х630 | 1084.00.00.00 (П1.11.00.469-сб-01) | 1 | 1 | 14 | |||
| 14 | Гидроцилиндр стрелы | П1.11.00.469-сб-01 (1084.00.00.00) | 1 | 1 | 14 | |||
| 15 | Подшипник (ШСП35) | ШС-35 ГОСТ 3635-76 | 2 | 2 | 15 | |||
| 15 | Подшипник (ШС35) | ШСП35 | 2 | 2 | 15 | |||
| 17 | Проволока КО-1,2 L=200 мм | ГОСТ 792-67 | 2 | 2 | 17 | |||
| 18 | Кольцо уплотнительное | 520.15.004-08 | 2 | 2 | 18 | |||
| 19 | Шайба защитная | 608.29.229 | 2 | 2 | 19 | |||
| 20 | Гайка М20х1,5-22 | ГОСТ 13958-74 | 2 | 2 | 20 | |||
| 21 | Угольник | П1.11.00.724 | 1 | 1 | 21 | |||
| 22 | Гидроцилиндр стрелы дооборудованный | П1.11.00.465-сб | 1 | 1 | 22 | |||
| 23 | Втулка | П1.10.00.006-А | 16 | 16 | 23 | |||
| 24 | Сальник | П1.10.00.010 | 16 | 16 | 24 | |||
| 25 | Тяга | П1.10.03.030-сб-01 | 1 | 1 | 25 | |||
| 26 | Трубопровод | П1.11.00.464-сб-01 | 1 | 1 | 26 | |||
| 27 | Гидроцилиндр стрелы | П1.11.00.469-сб (1084.00.00.00-01) | 1 | 1 | 27 | |||
| 27 | Гидроцилиндр стрелы 63х40х630 | 1084.00.00.00-01 (П1.11.00.469-сб) | 1 | 1 | 27 | |||
| 29 | Гидросистема рабочего органа | П1.10.05.000сб-2 | 1 | 1 | 29 | |||
| 30 | Рычаг | П1.10.04.000-сб-01 | 1 | 1 | 30 | |||
| 31 | Трубопровод | П1.11.00.454-сб-01 | 1 | 1 | 31 | |||
| 32 | Гидроцилиндр траверсы | П1.11.00.450-сб-01 (1083.00.00.00-01) | 1 | 1 | 32 | |||
| 32 | Гидроцилиндр траверсы 650х40х360 | 1083.00.00.00-01 (П1.11.00.450-сб-01) | 1 | 1 | 32 | |||
| 33 | Гцдроцилиндр траверсы дооборудованный | П1.11.00.455-сб-01 | 1 | 1 | 33 | |||
| 35 | Планка | П1.10.02.003 | 1 | 1 | 35 | |||
| 36 | Ручка | П1.10.02.001 | 1 | 1 | 36 | |||
| 38 | Шайба | П1.10.02.004 | 4 | 4 | 38 | |||
| 39 | Полукольцо | П1.10.02.002 | 2 | 2 | 39 | |||
| 40 | Рама | П1.10.02.100-сб | 1 | 1 | 40 | |||
| 41 | Защелка | П1.10.02.200сб | 1 | 1 | 41 | |||
| 42 | Траверса | П1.10.02.000-сб | 1 | 1 | 42 | |||
| 43 | Ось | П1.10.00.001 | 4 | 4 | 43 | |||
| 44 | Стрела | П1.10.01.000сб-3А | 1 | 1 | 44 | |||
| 45 | Гидроцилиндр траверсы | П1.11.00.450-сб (1083.00.00.00) | 1 | 1 | 45 | |||
| 45 | Гидроцилиндр траверсы 630х40х360 | 1083.00.00.00 (П1.11.00.450-сб) | 1 | 1 | 45 | |||
| 46 | Дроссель | П1.12.00.550-сб-2 | 1 | 1 | 46 | |||
| 47 | Трубопровод | П1.11.00.454-сб | 1 | 1 | 47 | |||
| 48 | Гидроцилиндр траверсы дооборудованный | П1.11.00.455-сб | 1 | 1 | 48 | |||
| 49 | Рычаг | П1.10.04.000-сб | 1 | 1 | 49 | |||
| 50 | Ось | П1.10.00.002 | 6 | 6 | 50 | |||
| 51 | Шайба | П1.10.00.008 | 8 | 8 | 51 | |||
| 52 | Планка | П1.10.00.007 | 8 | 8 | 52 | |||
| 53 | Ось | П1.10.00.011 | 2 | 2 | 53 | |||
| 54 | Амортизатор | П1.10.01.039 | 2 | 2 | 54 | |||
| 55 | Болт M6-6gx12.88.35.019 | ГОСТ 7798-70 | 2 | 2 | 55 | |||
| 56 | Шайба С6.01.016 | ГОСТ 6958-70 | 2 | 2 | 56 | |||
| 57 | Гайка N16- . | ГОСТ 5915-70 | 2 | 2 | 57 |
