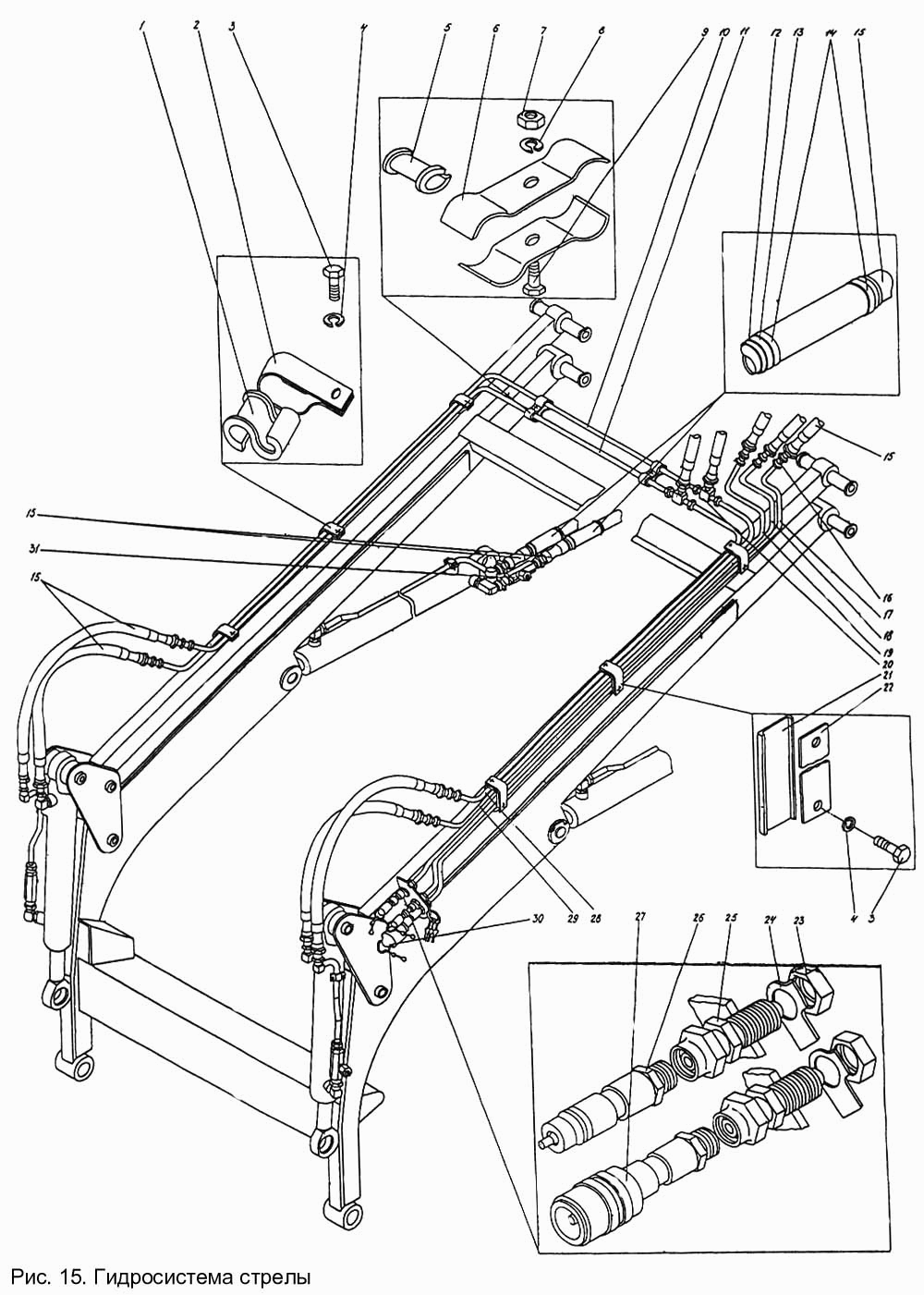

Гидросистема стрелы П1.10.05сб-1
100%
Название детали
Гидросистема рабочего органа
Заводской номер
П1.10.05.000сб-2
Количество на модель
№
Название детали
Прокладка 17х100
Заводской номер
520.10.003-10
Количество на модель
3
№
1
Название детали
Скоба
Заводской номер
602.81.082
Количество на модель
3
№
2
Название детали
Болт M6-6gx12.88.35.019
Заводской номер
ГОСТ 7798-70
Количество на модель
9
№
3
Название детали
Хомут 25-29-1
Заводской номер
ОСТ3-408-70
Количество на модель
4
№
4
Название детали
Шайба ОТ
Заводской номер
ГОСТ 6402-70
Количество на модель
9
№
4
Название детали
Прокладка
Заводской номер
520.10.003-04
Количество на модель
4
№
5
Название детали
Скоба
Заводской номер
П1.10.05.002
Количество на модель
4
№
6
Название детали
Гайка М8-7Н.8.40.016
Заводской номер
ГОСТ 2524-70
Количество на модель
2
№
7
Название детали
Болт М8-6gх25.88.35.019
Заводской номер
ГОСТ 7796-70
Количество на модель
2
№
9
Название детали
Трубопровод
Заводской номер
П1.10.05.030-сб-1
Количество на модель
1
№
10
Название детали
Трубопровод
Заводской номер
П1.10.05.040-сб-1
Количество на модель
1
№
11
Название детали
Прокладка 120+/-5х125+/-5
Заводской номер
П1.11.00.062
Количество на модель
2
№
12
Название детали
Прокладка
Заводской номер
П1.11.00.063
Количество на модель
2
№
13
Название детали
Рукав РВД-
Заводской номер
ТУ3148-001-20871731-94
Количество на модель
9
№
15
Название детали
Переходник
Заводской номер
632.29.044
Количество на модель
14
№
16
Название детали
Трубопровод
Заводской номер
П1.10.05.090-сб-1-А
Количество на модель
1
№
17
Название детали
Трубопровод
Заводской номер
П1.10.05.080-сб-1
Количество на модель
1
№
18
Название детали
Трубопровод
Заводской номер
П1.10.05.120-сб-1
Количество на модель
1
№
19
Название детали
Тройник
Заводской номер
632.29.032
Количество на модель
2
№
20
Название детали
Прокладка 21х200
Заводской номер
520.10.004-16
Количество на модель
3
№
21
Название детали
Планка
Заводской номер
П1.10.05.004
Количество на модель
3
№
22
Название детали
Гайка М12х1,25.6Н.6.019
Заводской номер
ГОСТ 5916-70
Количество на модель
3
№
23
Название детали
Шайба
Заводской номер
520.07.006-08
Количество на модель
3
№
24
Название детали
Переходник
Заводской номер
П1.10.05.002-сб
Количество на модель
3
№
25
Название детали
Полумуфта
Заводской номер
П1.11.03.010-сб-1
Количество на модель
2
№
26
Название детали
Полумуфта
Заводской номер
П1.11.03.011-сб-1
Количество на модель
1
№
27
Название детали
Трубопровод
Заводской номер
П1.10.05.010-сб-1
Количество на модель
1
№
28
Название детали
Трубопровод
Заводской номер
П1.10.05.020-сб-1
Количество на модель
1
№
29
Название детали
Колпачки
Заводской номер
П1.10.05.003-сб
Количество на модель
1
№
30
Название детали
Дроссель
Заводской номер
П1.12.00.550-сб-2
Количество на модель
2
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидросистема рабочего органа | П1.10.05.000сб-2 | |||||||
| 1 | Прокладка 17х100 | 520.10.003-10 | 3 | 3 | 1 | |||
| 2 | Скоба | 602.81.082 | 3 | 3 | 2 | |||
| 3 | Болт M6-6gx12.88.35.019 | ГОСТ 7798-70 | 9 | 9 | 3 | |||
| 4 | Хомут 25-29-1 | ОСТ3-408-70 | 4 | 4 | 4 | |||
| 4 | Шайба ОТ | ГОСТ 6402-70 | 9 | 9 | 4 | |||
| 5 | Прокладка | 520.10.003-04 | 4 | 4 | 5 | |||
| 6 | Скоба | П1.10.05.002 | 4 | 4 | 6 | |||
| 7 | Гайка М8-7Н.8.40.016 | ГОСТ 2524-70 | 2 | 2 | 7 | |||
| 9 | Болт М8-6gх25.88.35.019 | ГОСТ 7796-70 | 2 | 2 | 9 | |||
| 10 | Трубопровод | П1.10.05.030-сб-1 | 1 | 1 | 10 | |||
| 11 | Трубопровод | П1.10.05.040-сб-1 | 1 | 1 | 11 | |||
| 12 | Прокладка 120+/-5х125+/-5 | П1.11.00.062 | 2 | 2 | 12 | |||
| 13 | Прокладка | П1.11.00.063 | 2 | 2 | 13 | |||
| 15 | Рукав РВД- | ТУ3148-001-20871731-94 | 9 | 9 | 15 | |||
| 16 | Переходник | 632.29.044 | 14 | 14 | 16 | |||
| 17 | Трубопровод | П1.10.05.090-сб-1-А | 1 | 1 | 17 | |||
| 18 | Трубопровод | П1.10.05.080-сб-1 | 1 | 1 | 18 | |||
| 19 | Трубопровод | П1.10.05.120-сб-1 | 1 | 1 | 19 | |||
| 20 | Тройник | 632.29.032 | 2 | 2 | 20 | |||
| 21 | Прокладка 21х200 | 520.10.004-16 | 3 | 3 | 21 | |||
| 22 | Планка | П1.10.05.004 | 3 | 3 | 22 | |||
| 23 | Гайка М12х1,25.6Н.6.019 | ГОСТ 5916-70 | 3 | 3 | 23 | |||
| 24 | Шайба | 520.07.006-08 | 3 | 3 | 24 | |||
| 25 | Переходник | П1.10.05.002-сб | 3 | 3 | 25 | |||
| 26 | Полумуфта | П1.11.03.010-сб-1 | 2 | 2 | 26 | |||
| 27 | Полумуфта | П1.11.03.011-сб-1 | 1 | 1 | 27 | |||
| 28 | Трубопровод | П1.10.05.010-сб-1 | 1 | 1 | 28 | |||
| 29 | Трубопровод | П1.10.05.020-сб-1 | 1 | 1 | 29 | |||
| 30 | Колпачки | П1.10.05.003-сб | 1 | 1 | 30 | |||
| 31 | Дроссель | П1.12.00.550-сб-2 | 2 | 2 | 31 |
