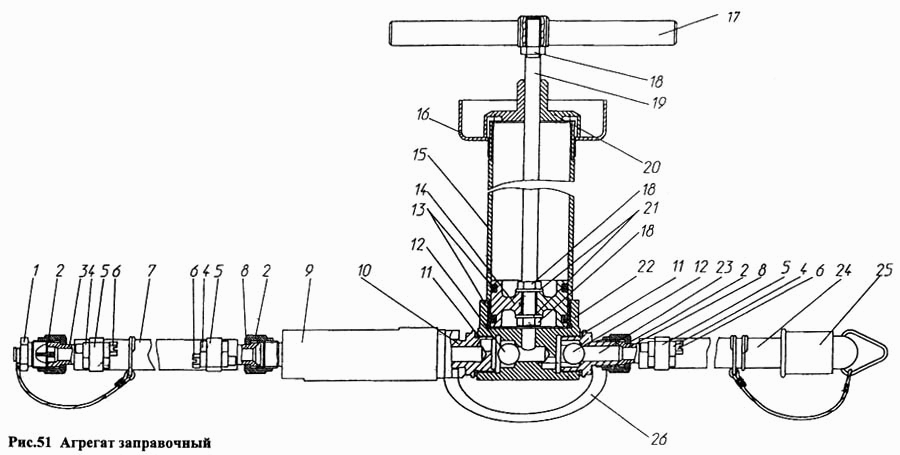

Агрегат заправочный П1.90сб
100%
Название детали
Агрегат заправочный
Заводской номер
П1.90.00.024сб
Количество на модель
1
№
Название детали
Насос ручной
Заводской номер
П1.90.00.025сб
Количество на модель
1
№
Название детали
Рукав
Заводской номер
П1.90.00.027сб
Количество на модель
1
№
Название детали
Хомут
Заводской номер
520.25.001-сб-01
Количество на модель
2
№
Название детали
Заглушка
Заводской номер
П1.90.00.029сб
Количество на модель
1
№
1
Название детали
Гайка накидная
Заводской номер
П1.90.00.067
Количество на модель
2
№
2
Название детали
Ниппель
Заводской номер
П1.90.00.030сб
Количество на модель
1
№
3
Название детали
Рамка
Заводской номер
520.25.002
Количество на модель
1
№
4
Название детали
Лента
Заводской номер
520.25.003-01
Количество на модель
1
№
5
Название детали
Валик
Заводской номер
520.25.001
Количество на модель
1
№
6
Название детали
Рукав 12х20-0,63 L=1955 мм
Заводской номер
ГОСТ 10362-76
Количество на модель
1
№
7
Название детали
Ниппель
Заводской номер
П1.90.00.065
Количество на модель
1
№
8
Название детали
Фильтр
Заводской номер
БС5.886.026
Количество на модель
1
№
9
Название детали
Штуцер
Заводской номер
П1.90.00.061
Количество на модель
1
№
10
Название детали
Кольцо 14x20
Заводской номер
МН4152-62
Количество на модель
2
№
11
Название детали
Шарик 7,938-100
Заводской номер
ГОСТ 3722-81
Количество на модель
2
№
12
Название детали
Кольцо уплотнительное
Заводской номер
520.15.004-22
Количество на модель
2
№
13
Название детали
Поршень
Заводской номер
П1.90.00.062
Количество на модель
1
№
14
Название детали
Труба
Заводской номер
П1.90.00.055
Количество на модель
1
№
15
Название детали
Стакан
Заводской номер
П1.90.00.058
Количество на модель
1
№
16
Название детали
Ручка
Заводской номер
П1.90.00.064
Количество на модель
1
№
17
Название детали
Гайка М12х1,25-6Н.04.40.016
Заводской номер
ГОСТ 2526-70
Количество на модель
3
№
18
Название детали
Шток
Заводской номер
П1.90.00.057
Количество на модель
1
№
19
Название детали
Крышка
Заводской номер
П1.90.00.056
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
520.07.003-03
Количество на модель
2
№
21
Название детали
Корпус
Заводской номер
П1.90.00.054
Количество на модель
1
№
22
Название детали
Штуцер
Заводской номер
П1.90.00.060
Количество на модель
1
№
23
Название детали
Колпачок
Заводской номер
П1.90.00.031сб
Количество на модель
1
№
25
Название детали
Скоба
Заводской номер
П1.90.00.063
Количество на модель
2
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Агрегат заправочный | П1.90.00.024сб | 1 | 1 | |||||
| Насос ручной | П1.90.00.025сб | 1 | 1 | |||||
| Рукав | П1.90.00.027сб | 1 | 1 | |||||
| Хомут | 520.25.001-сб-01 | 2 | 2 | |||||
| 1 | Заглушка | П1.90.00.029сб | 1 | 1 | 1 | |||
| 2 | Гайка накидная | П1.90.00.067 | 2 | 2 | 2 | |||
| 3 | Ниппель | П1.90.00.030сб | 1 | 1 | 3 | |||
| 4 | Рамка | 520.25.002 | 1 | 1 | 4 | |||
| 5 | Лента | 520.25.003-01 | 1 | 1 | 5 | |||
| 6 | Валик | 520.25.001 | 1 | 1 | 6 | |||
| 7 | Рукав 12х20-0,63 L=1955 мм | ГОСТ 10362-76 | 1 | 1 | 7 | |||
| 8 | Ниппель | П1.90.00.065 | 1 | 1 | 8 | |||
| 9 | Фильтр | БС5.886.026 | 1 | 1 | 9 | |||
| 10 | Штуцер | П1.90.00.061 | 1 | 1 | 10 | |||
| 11 | Кольцо 14x20 | МН4152-62 | 2 | 2 | 11 | |||
| 12 | Шарик 7,938-100 | ГОСТ 3722-81 | 2 | 2 | 12 | |||
| 13 | Кольцо уплотнительное | 520.15.004-22 | 2 | 2 | 13 | |||
| 14 | Поршень | П1.90.00.062 | 1 | 1 | 14 | |||
| 15 | Труба | П1.90.00.055 | 1 | 1 | 15 | |||
| 16 | Стакан | П1.90.00.058 | 1 | 1 | 16 | |||
| 17 | Ручка | П1.90.00.064 | 1 | 1 | 17 | |||
| 18 | Гайка М12х1,25-6Н.04.40.016 | ГОСТ 2526-70 | 3 | 3 | 18 | |||
| 19 | Шток | П1.90.00.057 | 1 | 1 | 19 | |||
| 20 | Крышка | П1.90.00.056 | 1 | 1 | 20 | |||
| 21 | Шайба | 520.07.003-03 | 2 | 2 | 21 | |||
| 22 | Корпус | П1.90.00.054 | 1 | 1 | 22 | |||
| 23 | Штуцер | П1.90.00.060 | 1 | 1 | 23 | |||
| 25 | Колпачок | П1.90.00.031сб | 1 | 1 | 25 | |||
| 26 | Скоба | П1.90.00.063 | 2 | 2 | 26 |
