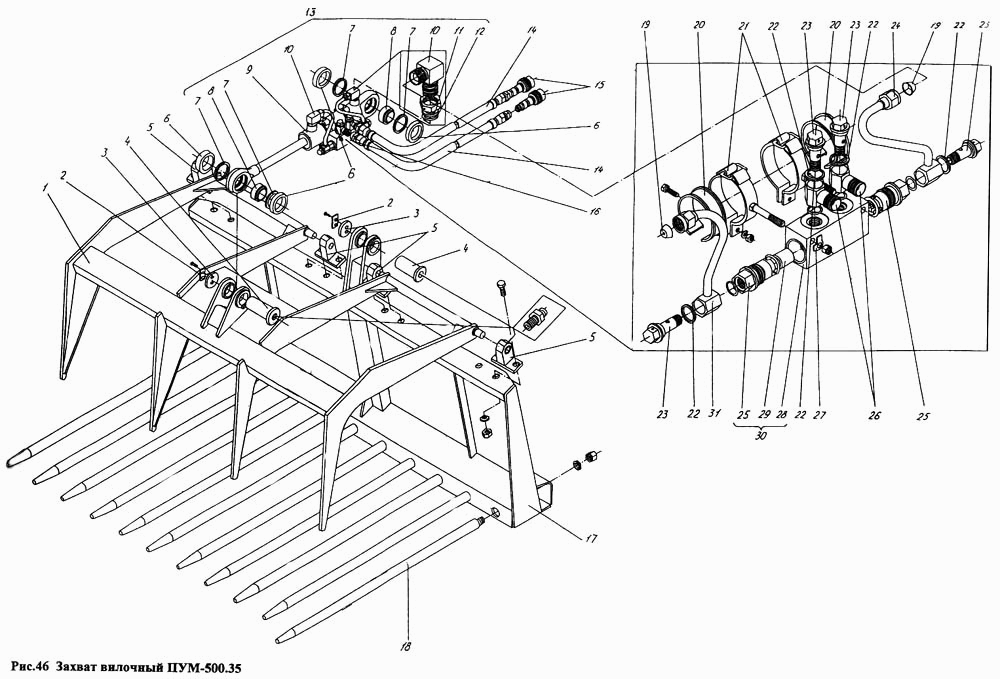

Захват вилочный П1.35сб
100%
Название детали
Захват вилочный ПУМ-500.35
Заводской номер
П1.35.00.000-сб
Количество на модель
1
№
Название детали
Захват
Заводской номер
П1.35.00.300-сб
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
П1.10.00.004
Количество на модель
2
№
2
Название детали
Диск
Заводской номер
П1.10.00.003
Количество на модель
2
№
3
Название детали
Ось
Заводской номер
П1.35.00.003
Количество на модель
2
№
4
Название детали
Кронштейн
Заводской номер
П1.35.00.500-сб
Количество на модель
4
№
5
Название детали
Втулка
Заводской номер
П1.10.00.006-А
Количество на модель
4
№
6
Название детали
Кольцо
Заводской номер
П1.11.00.603
Количество на модель
4
№
7
Название детали
Подшипник (ШСП-35)
Заводской номер
ШС-35 ГОСТ 3635-78
Количество на модель
2
№
8
Название детали
Гидроцилиндр 63х40х152
Заводской номер
1082.00.00.00 (П1.11.00.440сб)
Количество на модель
1
№
9
Название детали
Гидроцилиндр захвата
Заводской номер
П1.11.00.440сб (1082.00.00.00)
Количество на модель
1
№
9
Название детали
Угольник
Заводской номер
П1.35.00.401
Количество на модель
2
№
10
Название детали
Шайба защитная
Заводской номер
608.29.229
Количество на модель
2
№
11
Название детали
Кольцо уплотнительное
Заводской номер
520.15.004-08
Количество на модель
2
№
12
Название детали
Гидроцилиндр захвата дооборудованный
Заводской номер
П1.11.00.445-сб
Количество на модель
1
№
13
Название детали
Рукав
Заводской номер
П1.35.00.600-сб
Количество на модель
2
№
14
Название детали
Полумуфта
Заводской номер
П1.11.03.011-сб-1
Количество на модель
2
№
15
Название детали
Установка гидрозамка
Заводской номер
П1.35.00.100сб-1
Количество на модель
1
№
16
Название детали
Рама
Заводской номер
П1.35.00.200-сб
Количество на модель
1
№
17
Название детали
Штырь
Заводской номер
П1.35.00.002
Количество на модель
11
№
18
Название детали
Шайба
Заводской номер
П1.35.00.109
Количество на модель
1
№
19
Название детали
Прокладка
Заводской номер
520.10.004-15
Количество на модель
1
№
20
Название детали
Хомут
Заводской номер
П1.35.00.160-сб
Количество на модель
2
№
21
Название детали
Прокладка уплотнительная
Заводской номер
520.06.002-06
Количество на модель
4
№
22
Название детали
Штуцер
Заводской номер
П1.12.00.007
Количество на модель
4
№
23
Название детали
Трубопровод
Заводской номер
П1.35.00.150сб-1
Количество на модель
1
№
24
Название детали
Гидрозамок
Заводской номер
П1.35.00.420-сб
Количество на модель
2
№
25
Название детали
Угольник
Заводской номер
П1.35.00.130-сб
Количество на модель
2
№
26
Название детали
Шайба
Заводской номер
520.07.006-01
Количество на модель
2
№
27
Название детали
Корпус
Заводской номер
П1.11.03.018
Количество на модель
1
№
28
Название детали
Толкатель
Заводской номер
П1.11.00.902
Количество на модель
1
№
29
Название детали
Гидрозамок
Заводской номер
П1.11.03.006-сб
Количество на модель
1
№
30
Название детали
Трубопровод
Заводской номер
П1.35.00.140-сб-1
Количество на модель
1
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Захват вилочный ПУМ-500.35 | П1.35.00.000-сб | 1 | 1 | |||||
| 1 | Захват | П1.35.00.300-сб | 1 | 1 | 1 | |||
| 2 | Шайба | П1.10.00.004 | 2 | 2 | 2 | |||
| 3 | Диск | П1.10.00.003 | 2 | 2 | 3 | |||
| 4 | Ось | П1.35.00.003 | 2 | 2 | 4 | |||
| 5 | Кронштейн | П1.35.00.500-сб | 4 | 4 | 5 | |||
| 6 | Втулка | П1.10.00.006-А | 4 | 4 | 6 | |||
| 7 | Кольцо | П1.11.00.603 | 4 | 4 | 7 | |||
| 8 | Подшипник (ШСП-35) | ШС-35 ГОСТ 3635-78 | 2 | 2 | 8 | |||
| 9 | Гидроцилиндр 63х40х152 | 1082.00.00.00 (П1.11.00.440сб) | 1 | 1 | 9 | |||
| 9 | Гидроцилиндр захвата | П1.11.00.440сб (1082.00.00.00) | 1 | 1 | 9 | |||
| 10 | Угольник | П1.35.00.401 | 2 | 2 | 10 | |||
| 11 | Шайба защитная | 608.29.229 | 2 | 2 | 11 | |||
| 12 | Кольцо уплотнительное | 520.15.004-08 | 2 | 2 | 12 | |||
| 13 | Гидроцилиндр захвата дооборудованный | П1.11.00.445-сб | 1 | 1 | 13 | |||
| 14 | Рукав | П1.35.00.600-сб | 2 | 2 | 14 | |||
| 15 | Полумуфта | П1.11.03.011-сб-1 | 2 | 2 | 15 | |||
| 16 | Установка гидрозамка | П1.35.00.100сб-1 | 1 | 1 | 16 | |||
| 17 | Рама | П1.35.00.200-сб | 1 | 1 | 17 | |||
| 18 | Штырь | П1.35.00.002 | 11 | 11 | 18 | |||
| 19 | Шайба | П1.35.00.109 | 1 | 1 | 19 | |||
| 20 | Прокладка | 520.10.004-15 | 1 | 1 | 20 | |||
| 21 | Хомут | П1.35.00.160-сб | 2 | 2 | 21 | |||
| 22 | Прокладка уплотнительная | 520.06.002-06 | 4 | 4 | 22 | |||
| 23 | Штуцер | П1.12.00.007 | 4 | 4 | 23 | |||
| 24 | Трубопровод | П1.35.00.150сб-1 | 1 | 1 | 24 | |||
| 25 | Гидрозамок | П1.35.00.420-сб | 2 | 2 | 25 | |||
| 26 | Угольник | П1.35.00.130-сб | 2 | 2 | 26 | |||
| 27 | Шайба | 520.07.006-01 | 2 | 2 | 27 | |||
| 28 | Корпус | П1.11.03.018 | 1 | 1 | 28 | |||
| 29 | Толкатель | П1.11.00.902 | 1 | 1 | 29 | |||
| 30 | Гидрозамок | П1.11.03.006-сб | 1 | 1 | 30 | |||
| 31 | Трубопровод | П1.35.00.140-сб-1 | 1 | 1 | 31 |
