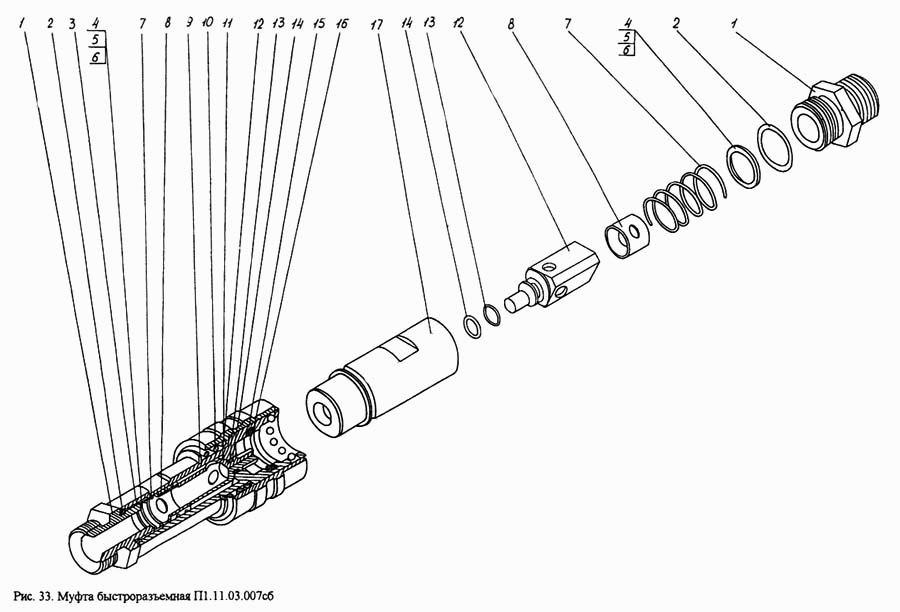

Муфта быстроразъемная П1.11.03.007сб
100%
Название детали
Штуцер
Заводской номер
П1.11.03.024-1
Количество на модель
1
№
1
Название детали
Кольцо уплотнительное
Заводской номер
520.15.004-08
Количество на модель
1
№
2
Название детали
Корпус
Заводской номер
П1.11.03.012-сб-1
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
520.07.003-04
Количество на модель
1
№
4
Название детали
Шайба 10х1.01
Заводской номер
ГОСТ 10450-78
Количество на модель
1
№
5
Название детали
Пружина
Заводской номер
П1.11.03.026
Количество на модель
1
№
7
Название детали
Втулка
Заводской номер
П1.11.03.030
Количество на модель
1
№
8
Название детали
Кольцо 2В18
Заводской номер
ГОСТ 13940-86
Количество на модель
1
№
9
Название детали
Пружина
Заводской номер
П1.11.03.027
Количество на модель
1
№
10
Название детали
Муфта
Заводской номер
П1.11.03.025
Количество на модель
1
№
11
Название детали
Клапан
Заводской номер
П1.11.03.023-1
Количество на модель
1
№
12
Название детали
Кольцо уплотнительное
Заводской номер
520.15.004-01
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
602.81.092
Количество на модель
1
№
14
Название детали
Кольцо крепления чехла рейки
Заводской номер
ГОСТ 18829-73
Количество на модель
1
№
15
Название детали
Шайба
Заводской номер
П1.11.00.105-05
Количество на модель
1
№
16
Название детали
Корпус
Заводской номер
П1.11.03.021-1
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцер | П1.11.03.024-1 | 1 | 1 | 1 | |||
| 2 | Кольцо уплотнительное | 520.15.004-08 | 1 | 1 | 2 | |||
| 3 | Корпус | П1.11.03.012-сб-1 | 1 | 1 | 3 | |||
| 4 | Шайба | 520.07.003-04 | 1 | 1 | 4 | |||
| 5 | Шайба 10х1.01 | ГОСТ 10450-78 | 1 | 1 | 5 | |||
| 7 | Пружина | П1.11.03.026 | 1 | 1 | 7 | |||
| 8 | Втулка | П1.11.03.030 | 1 | 1 | 8 | |||
| 9 | Кольцо 2В18 | ГОСТ 13940-86 | 1 | 1 | 9 | |||
| 10 | Пружина | П1.11.03.027 | 1 | 1 | 10 | |||
| 11 | Муфта | П1.11.03.025 | 1 | 1 | 11 | |||
| 12 | Клапан | П1.11.03.023-1 | 1 | 1 | 12 | |||
| 13 | Кольцо уплотнительное | 520.15.004-01 | 1 | 1 | 13 | |||
| 14 | Шайба | 602.81.092 | 1 | 1 | 14 | |||
| 15 | Кольцо крепления чехла рейки | ГОСТ 18829-73 | 1 | 1 | 15 | |||
| 16 | Шайба | П1.11.00.105-05 | 1 | 1 | 16 | |||
| 17 | Корпус | П1.11.03.021-1 | 1 | 1 | 17 |
