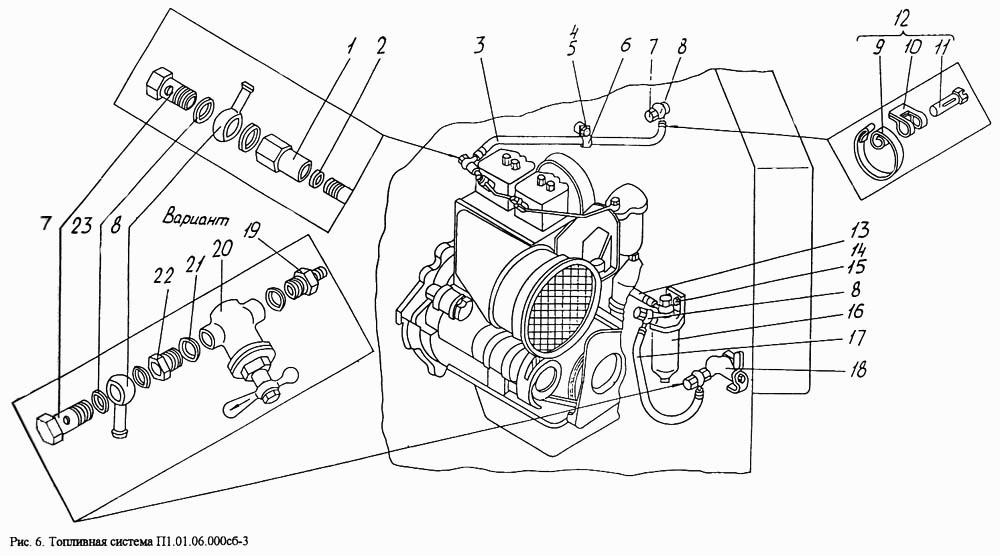

Топливная система П1.01.06.000сб
100%
Название детали
Переходник
Заводской номер
П1.01.06.004
Количество на модель
1
№
1
Название детали
Прокладка
Заводской номер
175.70.170
Количество на модель
1
№
2
Название детали
Рукав 40У8-7 L=900мм
Заводской номер
Рукав 40У8-7 L=900мм
Количество на модель
1
№
3
Название детали
Болт М6-6gх12.46.016
Заводской номер
ГОСТ 7805-70
Количество на модель
1
№
4
Название детали
Шайба ОТ
Заводской номер
ГОСТ 6402-70
Количество на модель
1
№
5
Название детали
Скоба
Заводской номер
520.09.001-13
Количество на модель
1
№
6
Название детали
Штуцер
Заводской номер
П1.01.06.001
Количество на модель
3
№
7
Название детали
Угольник поворотный
Заводской номер
П1.01.06.101
Количество на модель
5
№
8
Название детали
Лента
Заводской номер
520.25.003-01
Количество на модель
6
№
9
Название детали
Рамка
Заводской номер
520.25.002
Количество на модель
6
№
10
Название детали
Валик
Заводской номер
520.25.001
Количество на модель
6
№
11
Название детали
Хомут
Заводской номер
520.25.001-сб-01
Количество на модель
6
№
12
Название детали
Рукав 40У8-7 L=540мм
Заводской номер
Рукав 40У8-7 L=540мм
Количество на модель
1
№
13
Название детали
Болт М8-6gх25.88.35.019
Заводской номер
ГОСТ 7796-70
Количество на модель
2
№
14
Название детали
Рукав 40У8-7 L=300мм
Заводской номер
Ту0056016-87
Количество на модель
1
№
17
Название детали
Кран ПП6-1
Заводской номер
ОСТ 37-001240-81
Количество на модель
1
№
18
Название детали
Штуцер
Заводской номер
П1.01.06.005
Количество на модель
1
№
19
Название детали
Кран
Заводской номер
Э4.11.21.011-сб-А
Количество на модель
1
№
20
Название детали
Кольцо 14x20
Заводской номер
МН4152-62
Количество на модель
2
№
21
Название детали
Штуцер
Заводской номер
П1.01.06.006
Количество на модель
1
№
22
Название детали
Прокладка
Заводской номер
520.06.002-03
Количество на модель
10
№
23
Название детали
Топливная система с двигателем Д120
Заводской номер
П1.01.06.000сб-1
Количество на модель
1
№
40
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Переходник | П1.01.06.004 | 1 | 1 | 1 | |||
| 2 | Прокладка | 175.70.170 | 1 | 1 | 2 | |||
| 3 | Рукав 40У8-7 L=900мм | Рукав 40У8-7 L=900мм | 1 | 1 | 3 | |||
| 4 | Болт М6-6gх12.46.016 | ГОСТ 7805-70 | 1 | 1 | 4 | |||
| 5 | Шайба ОТ | ГОСТ 6402-70 | 1 | 1 | 5 | |||
| 6 | Скоба | 520.09.001-13 | 1 | 1 | 6 | |||
| 7 | Штуцер | П1.01.06.001 | 3 | 3 | 7 | |||
| 8 | Угольник поворотный | П1.01.06.101 | 5 | 5 | 8 | |||
| 9 | Лента | 520.25.003-01 | 6 | 6 | 9 | |||
| 10 | Рамка | 520.25.002 | 6 | 6 | 10 | |||
| 11 | Валик | 520.25.001 | 6 | 6 | 11 | |||
| 12 | Хомут | 520.25.001-сб-01 | 6 | 6 | 12 | |||
| 13 | Рукав 40У8-7 L=540мм | Рукав 40У8-7 L=540мм | 1 | 1 | 13 | |||
| 14 | Болт М8-6gх25.88.35.019 | ГОСТ 7796-70 | 2 | 2 | 14 | |||
| 17 | Рукав 40У8-7 L=300мм | Ту0056016-87 | 1 | 1 | 17 | |||
| 18 | Кран ПП6-1 | ОСТ 37-001240-81 | 1 | 1 | 18 | |||
| 19 | Штуцер | П1.01.06.005 | 1 | 1 | 19 | |||
| 20 | Кран | Э4.11.21.011-сб-А | 1 | 1 | 20 | |||
| 21 | Кольцо 14x20 | МН4152-62 | 2 | 2 | 21 | |||
| 22 | Штуцер | П1.01.06.006 | 1 | 1 | 22 | |||
| 23 | Прокладка | 520.06.002-03 | 10 | 10 | 23 | |||
| 40 | Топливная система с двигателем Д120 | П1.01.06.000сб-1 | 1 | 1 | 40 |
