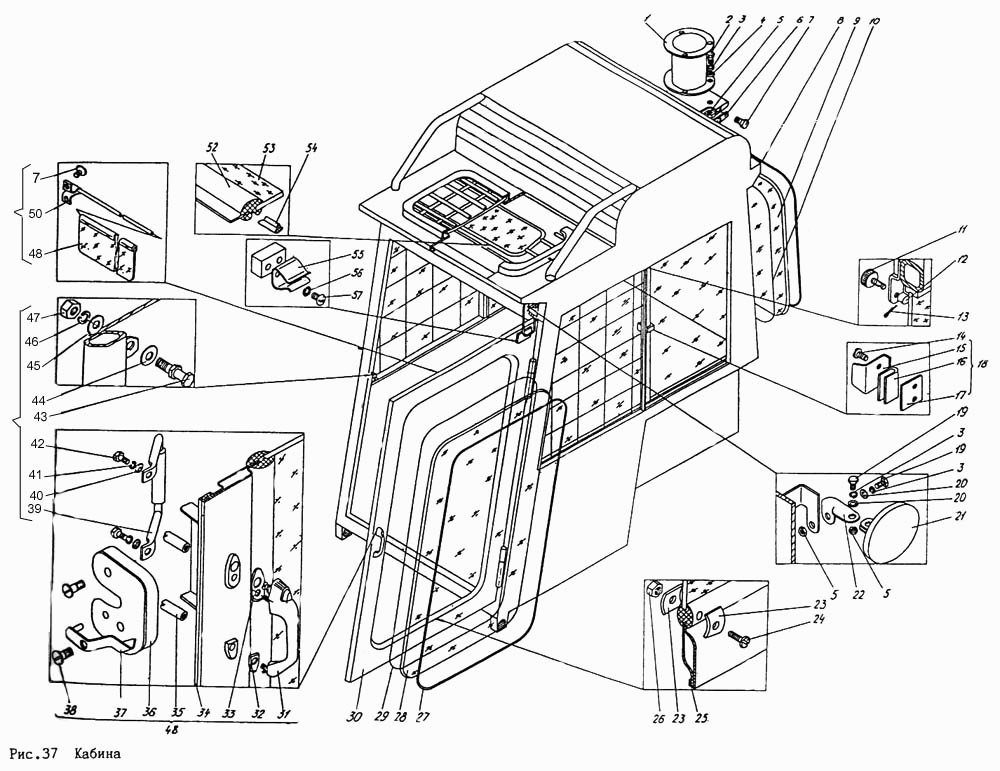

Кабина П1.1Зсб-2
100%
Название детали
Подставка
Заводской номер
П1.13.00.010-сб
Количество на модель
1
№
1
Название детали
Винт B1 M- x
Заводской номер
ГОСТ 17473-80
Количество на модель
3
№
2
Название детали
Шайба ОТ
Заводской номер
ГОСТ 6402-70
Количество на модель
7
№
3
Название детали
Шайба
Заводской номер
ГОСТ 11371-78
Количество на модель
3
№
4
Название детали
Гайка N16- .
Заводской номер
ГОСТ 5915-70
Количество на модель
7
№
5
Название детали
Кронштейн
Заводской номер
П1.13.00.042
Количество на модель
1
№
6
Название детали
Уплотнение стекла
Заводской номер
П1.13.00.017-01
Количество на модель
1
№
8
Название детали
Стекло заднее
Заводской номер
ПУМ-500.13.00.001
Количество на модель
1
№
9
Название детали
Уплотнение стекла
Заводской номер
П1.13.00.018-01
Количество на модель
1
№
10
Название детали
Ручка
Заводской номер
П1.13.00.023
Количество на модель
2
№
11
Название детали
Втулка
Заводской номер
П1.13.00.043
Количество на модель
2
№
12
Название детали
Шплинт
Заводской номер
ГОСТ 397-79
Количество на модель
2
№
13
Название детали
Кронштейн
Заводской номер
П1.13.00.101
Количество на модель
2
№
15
Название детали
Прокладка
Заводской номер
П1.13.00.103
Количество на модель
2
№
16
Название детали
Планка
Заводской номер
П1.13.00.102
Количество на модель
2
№
17
Название детали
Ручка
Заводской номер
П1.13.00.100-сб
Количество на модель
2
№
18
Название детали
Болт М8-6gх25.88.35.019
Заводской номер
ГОСТ 7796-70
Количество на модель
4
№
19
Название детали
Шайба
Заводской номер
520.06.002-14
Количество на модель
4
№
20
Название детали
Зеркало
Заводской номер
164-8201015
Количество на модель
1
№
21
Название детали
Кронштейн
Заводской номер
П1.13.00.011
Количество на модель
2
№
22
Название детали
Планка
Заводской номер
П1.13.00.016
Количество на модель
12
№
23
Название детали
Прокладка
Заводской номер
П1.13.02.009
Количество на модель
2
№
25
Название детали
Уплотнение стекла
Заводской номер
П1.13.00.018
Количество на модель
1
№
27
Название детали
Стекло
Заводской номер
ПУМ-500.13.02.001
Количество на модель
1
№
28
Название детали
Уплотнение стекла
Заводской номер
П1.13.00.017
Количество на модель
1
№
29
Название детали
Дверь
Заводской номер
П1.13.02.000-сб-2
Количество на модель
1
№
30
Название детали
Ручка двери замочная
Заводской номер
408-6105230сб
Количество на модель
1
№
31
Название детали
Прокладка
Заводской номер
Э4.08.02.017-1
Количество на модель
1
№
32
Название детали
Прокладка
Заводской номер
Э4.08.02.018-1
Количество на модель
1
№
33
Название детали
Прокладка
Заводской номер
П1.13.02.009-01
Количество на модель
2
№
34
Название детали
Бобышка
Заводской номер
Э4.08.02.016
Количество на модель
2
№
35
Название детали
Замок двери наружный
Заводской номер
2141-6105310-20сб
Количество на модель
1
№
36
Название детали
Рычаг
Заводской номер
П1.13.02.180сб-1
Количество на модель
1
№
37
Название детали
Ручка
Заводской номер
Э0-5221.08.07.500-сб
Количество на модель
1
№
39
Название детали
Палец
Заводской номер
Э0-5221.08.02.002
Количество на модель
1
№
43
Название детали
Шайба
Заводской номер
Э0-5221.08.02.003
Количество на модель
1
№
44
Название детали
Установка замка
Заводской номер
П1.13.02.170сб-1
Количество на модель
1
№
48
Название детали
Козырек
Заводской номер
П1.13.02.160св
Количество на модель
1
№
49
Название детали
Ось
Заводской номер
П1.13.02.150-сб
Количество на модель
1
№
50
Название детали
Козырек
Заводской номер
П1.13.02.140-сб
Количество на модель
1
№
51
Название детали
Уплотнение стекла
Заводской номер
П1.13.00.017-02
Количество на модель
1
№
52
Название детали
Стекло
Заводской номер
ПУМ-500.13.00.004
Количество на модель
1
№
53
Название детали
Уплотнение стекла
Заводской номер
П1.13.00.018-02
Количество на модель
1
№
54
Название детали
Клипс
Заводской номер
608.83.045-А
Количество на модель
1
№
55
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Подставка | П1.13.00.010-сб | 1 | 1 | 1 | |||
| 2 | Винт B1 M- x | ГОСТ 17473-80 | 3 | 3 | 2 | |||
| 3 | Шайба ОТ | ГОСТ 6402-70 | 7 | 7 | 3 | |||
| 4 | Шайба | ГОСТ 11371-78 | 3 | 3 | 4 | |||
| 5 | Гайка N16- . | ГОСТ 5915-70 | 7 | 7 | 5 | |||
| 6 | Кронштейн | П1.13.00.042 | 1 | 1 | 6 | |||
| 8 | Уплотнение стекла | П1.13.00.017-01 | 1 | 1 | 8 | |||
| 9 | Стекло заднее | ПУМ-500.13.00.001 | 1 | 1 | 9 | |||
| 10 | Уплотнение стекла | П1.13.00.018-01 | 1 | 1 | 10 | |||
| 11 | Ручка | П1.13.00.023 | 2 | 2 | 11 | |||
| 12 | Втулка | П1.13.00.043 | 2 | 2 | 12 | |||
| 13 | Шплинт | ГОСТ 397-79 | 2 | 2 | 13 | |||
| 15 | Кронштейн | П1.13.00.101 | 2 | 2 | 15 | |||
| 16 | Прокладка | П1.13.00.103 | 2 | 2 | 16 | |||
| 17 | Планка | П1.13.00.102 | 2 | 2 | 17 | |||
| 18 | Ручка | П1.13.00.100-сб | 2 | 2 | 18 | |||
| 19 | Болт М8-6gх25.88.35.019 | ГОСТ 7796-70 | 4 | 4 | 19 | |||
| 20 | Шайба | 520.06.002-14 | 4 | 4 | 20 | |||
| 21 | Зеркало | 164-8201015 | 1 | 1 | 21 | |||
| 22 | Кронштейн | П1.13.00.011 | 2 | 2 | 22 | |||
| 23 | Планка | П1.13.00.016 | 12 | 12 | 23 | |||
| 25 | Прокладка | П1.13.02.009 | 2 | 2 | 25 | |||
| 27 | Уплотнение стекла | П1.13.00.018 | 1 | 1 | 27 | |||
| 28 | Стекло | ПУМ-500.13.02.001 | 1 | 1 | 28 | |||
| 29 | Уплотнение стекла | П1.13.00.017 | 1 | 1 | 29 | |||
| 30 | Дверь | П1.13.02.000-сб-2 | 1 | 1 | 30 | |||
| 31 | Ручка двери замочная | 408-6105230сб | 1 | 1 | 31 | |||
| 32 | Прокладка | Э4.08.02.017-1 | 1 | 1 | 32 | |||
| 33 | Прокладка | Э4.08.02.018-1 | 1 | 1 | 33 | |||
| 34 | Прокладка | П1.13.02.009-01 | 2 | 2 | 34 | |||
| 35 | Бобышка | Э4.08.02.016 | 2 | 2 | 35 | |||
| 36 | Замок двери наружный | 2141-6105310-20сб | 1 | 1 | 36 | |||
| 37 | Рычаг | П1.13.02.180сб-1 | 1 | 1 | 37 | |||
| 39 | Ручка | Э0-5221.08.07.500-сб | 1 | 1 | 39 | |||
| 43 | Палец | Э0-5221.08.02.002 | 1 | 1 | 43 | |||
| 44 | Шайба | Э0-5221.08.02.003 | 1 | 1 | 44 | |||
| 48 | Установка замка | П1.13.02.170сб-1 | 1 | 1 | 48 | |||
| 49 | Козырек | П1.13.02.160св | 1 | 1 | 49 | |||
| 50 | Ось | П1.13.02.150-сб | 1 | 1 | 50 | |||
| 51 | Козырек | П1.13.02.140-сб | 1 | 1 | 51 | |||
| 52 | Уплотнение стекла | П1.13.00.017-02 | 1 | 1 | 52 | |||
| 53 | Стекло | ПУМ-500.13.00.004 | 1 | 1 | 53 | |||
| 54 | Уплотнение стекла | П1.13.00.018-02 | 1 | 1 | 54 | |||
| 55 | Клипс | 608.83.045-А | 1 | 1 | 55 |
