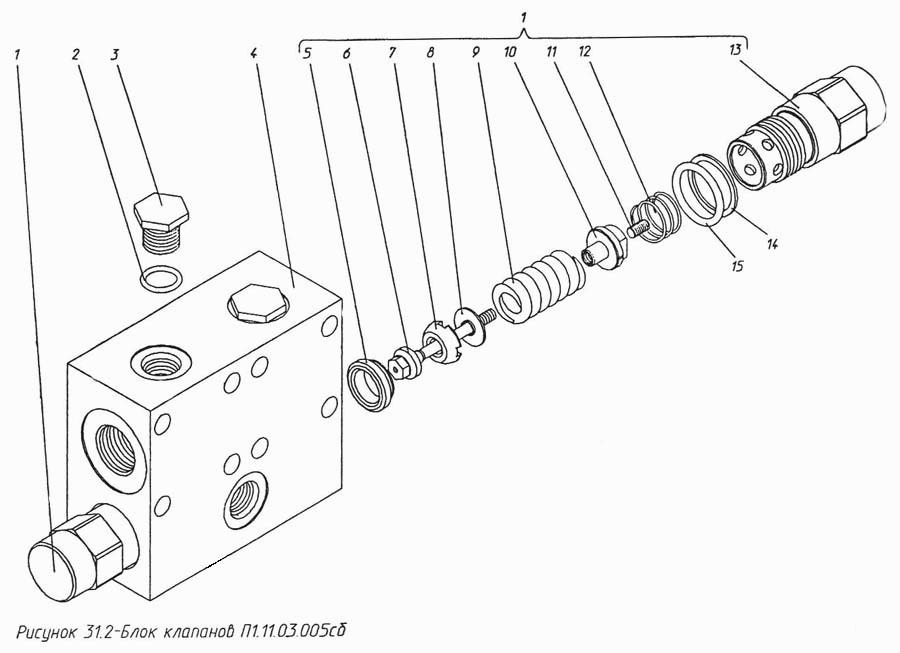

Блок клапанов П1.11.03.005сб
100%
Название детали
Блок клапанов
Заводской номер
П1.11.03.005-сб
Количество на модель
№
Название детали
Клапан
Заводской номер
П1.11.03.003-сб
Количество на модель
2
№
1
Название детали
Кольцо крепления чехла рейки
Заводской номер
ГОСТ 18829-73
Количество на модель
2
№
2
Название детали
Пробка
Заводской номер
П1.11.03.017
Количество на модель
2
№
3
Название детали
Корпус
Заводской номер
П1.11.03.015
Количество на модель
1
№
4
Название детали
Втулка
Заводской номер
П1.11.03.003
Количество на модель
1
№
5
Название детали
Клапан
Заводской номер
П1.11.03.011
Количество на модель
1
№
6
Название детали
Седло
Заводской номер
П1.11.03.005
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
П1.11.03.013-01
Количество на модель
1
№
8
Название детали
Пружина
Заводской номер
П1.11.03.010-1
Количество на модель
1
№
9
Название детали
Поршень
Заводской номер
П1.11.03.012-01
Количество на модель
1
№
10
Название детали
Винт М5-6gх8.2211.016
Заводской номер
ГОСТ 1476-93
Количество на модель
1
№
11
Название детали
Пружина
Заводской номер
П1.11.03.008
Количество на модель
1
№
12
Название детали
Корпус
Заводской номер
П1.11.03.001
Количество на модель
1
№
13
Название детали
Кольцо
Заводской номер
П1.11.03.016
Количество на модель
2
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Блок клапанов | П1.11.03.005-сб | |||||||
| 1 | Клапан | П1.11.03.003-сб | 2 | 2 | 1 | |||
| 2 | Кольцо крепления чехла рейки | ГОСТ 18829-73 | 2 | 2 | 2 | |||
| 3 | Пробка | П1.11.03.017 | 2 | 2 | 3 | |||
| 4 | Корпус | П1.11.03.015 | 1 | 1 | 4 | |||
| 5 | Втулка | П1.11.03.003 | 1 | 1 | 5 | |||
| 6 | Клапан | П1.11.03.011 | 1 | 1 | 6 | |||
| 7 | Седло | П1.11.03.005 | 1 | 1 | 7 | |||
| 8 | Шайба | П1.11.03.013-01 | 1 | 1 | 8 | |||
| 9 | Пружина | П1.11.03.010-1 | 1 | 1 | 9 | |||
| 10 | Поршень | П1.11.03.012-01 | 1 | 1 | 10 | |||
| 11 | Винт М5-6gх8.2211.016 | ГОСТ 1476-93 | 1 | 1 | 11 | |||
| 12 | Пружина | П1.11.03.008 | 1 | 1 | 12 | |||
| 13 | Корпус | П1.11.03.001 | 1 | 1 | 13 | |||
| 14 | Кольцо | П1.11.03.016 | 2 | 2 | 14 |
