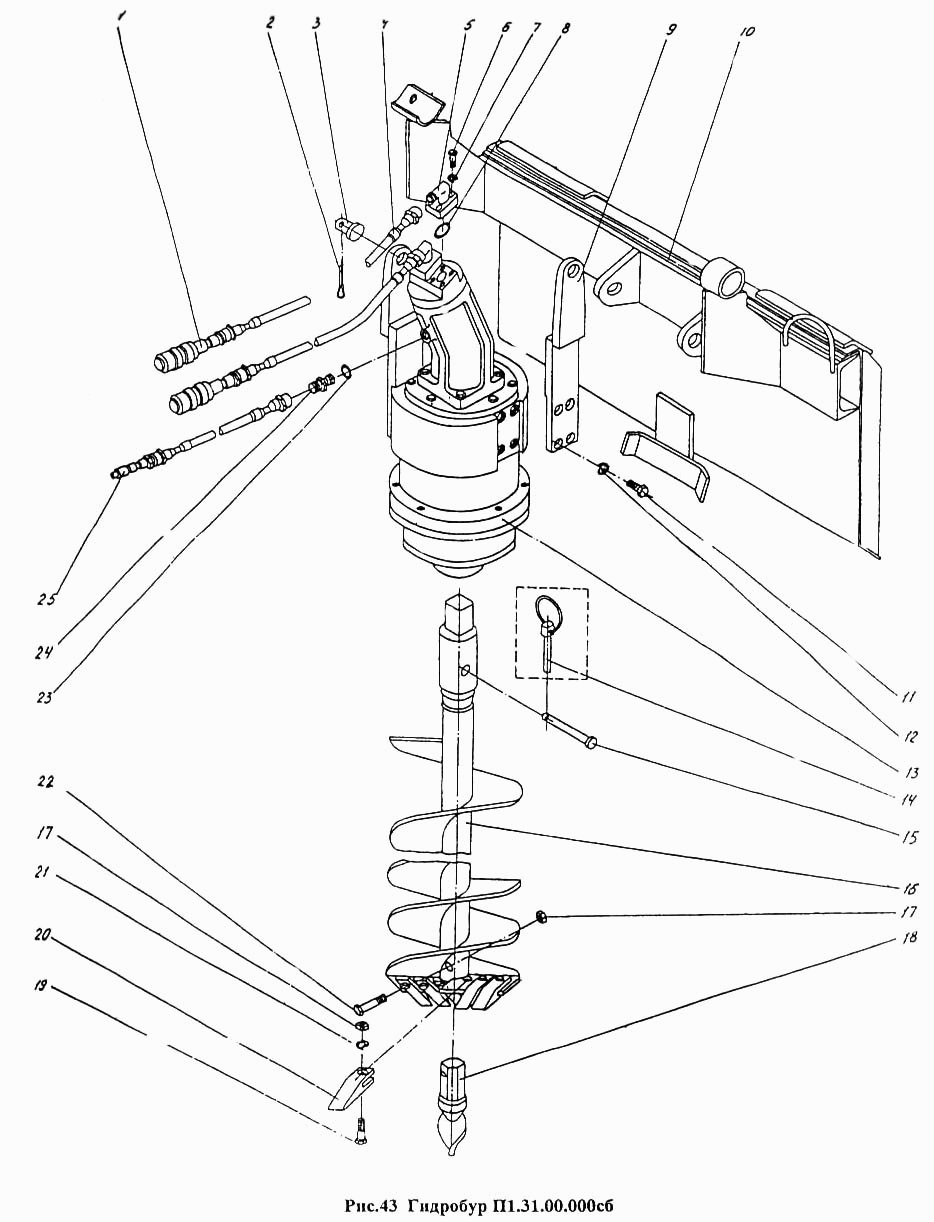

Гидробур П1.31.00.000сб
100%
Название детали
Гидробур
Заводской номер
П1.31.00.000-сб
Количество на модель
№
Название детали
Полумуфта
Заводской номер
П1.11.03.011-сб-1
Количество на модель
2
№
1
Название детали
Шплинт
Заводской номер
ГОСТ 397-79
Количество на модель
2
№
2
Название детали
Палец
Заводской номер
П1.31.00.001
Количество на модель
2
№
3
Название детали
Рукав
Заводской номер
П1.35.00.600-сб
Количество на модель
3
№
4
Название детали
Фланец
Заводской номер
П1.31.09.001-сб
Количество на модель
2
№
5
Название детали
Болт M6-6gx12.88.35.019
Заводской номер
ГОСТ 7798-70
Количество на модель
8
№
6
Название детали
Шайба ОТ
Заводской номер
ГОСТ 6402-70
Количество на модель
8
№
7
Название детали
Кольцо крепления чехла рейки
Заводской номер
ГОСТ 18829-73
Количество на модель
2
№
8
Название детали
Проушина
Заводской номер
П1.31.06.010-сб
Количество на модель
2
№
9
Название детали
Кронштейн
Заводской номер
П1.31.08.001-сб
Количество на модель
1
№
10
Название детали
Вращатель
Заводской номер
48 3593 1598
Количество на модель
1
№
13
Название детали
Стопор
Заводской номер
П1.31.00.001-сб
Количество на модель
1
№
14
Название детали
Палец
Заводской номер
П1.31.00.006
Количество на модель
1
№
15
Название детали
Шнек
Заводской номер
П1.31.04.002-сб
Количество на модель
1
№
16
Название детали
Гайка N16- .
Заводской номер
ГОСТ 5915-70
Количество на модель
7
№
17
Название детали
Сверло
Заводской номер
П1.31.04.003-сб
Количество на модель
1
№
18
Название детали
Резец
Заводской номер
П1.31.04.001
Количество на модель
6
№
20
Название детали
Болт М8-6gх25.88.35.019
Заводской номер
ГОСТ 7796-70
Количество на модель
1
№
22
Название детали
Штуцер
Заводской номер
П1.31.00.007
Количество на модель
1
№
24
Название детали
Полумуфта
Заводской номер
П1.11.03.010-сб-1
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидробур | П1.31.00.000-сб | |||||||
| 1 | Полумуфта | П1.11.03.011-сб-1 | 2 | 2 | 1 | |||
| 2 | Шплинт | ГОСТ 397-79 | 2 | 2 | 2 | |||
| 3 | Палец | П1.31.00.001 | 2 | 2 | 3 | |||
| 4 | Рукав | П1.35.00.600-сб | 3 | 3 | 4 | |||
| 5 | Фланец | П1.31.09.001-сб | 2 | 2 | 5 | |||
| 6 | Болт M6-6gx12.88.35.019 | ГОСТ 7798-70 | 8 | 8 | 6 | |||
| 7 | Шайба ОТ | ГОСТ 6402-70 | 8 | 8 | 7 | |||
| 8 | Кольцо крепления чехла рейки | ГОСТ 18829-73 | 2 | 2 | 8 | |||
| 9 | Проушина | П1.31.06.010-сб | 2 | 2 | 9 | |||
| 10 | Кронштейн | П1.31.08.001-сб | 1 | 1 | 10 | |||
| 13 | Вращатель | 48 3593 1598 | 1 | 1 | 13 | |||
| 14 | Стопор | П1.31.00.001-сб | 1 | 1 | 14 | |||
| 15 | Палец | П1.31.00.006 | 1 | 1 | 15 | |||
| 16 | Шнек | П1.31.04.002-сб | 1 | 1 | 16 | |||
| 17 | Гайка N16- . | ГОСТ 5915-70 | 7 | 7 | 17 | |||
| 18 | Сверло | П1.31.04.003-сб | 1 | 1 | 18 | |||
| 20 | Резец | П1.31.04.001 | 6 | 6 | 20 | |||
| 22 | Болт М8-6gх25.88.35.019 | ГОСТ 7796-70 | 1 | 1 | 22 | |||
| 24 | Штуцер | П1.31.00.007 | 1 | 1 | 24 | |||
| 25 | Полумуфта | П1.11.03.010-сб-1 | 1 | 1 | 25 |
