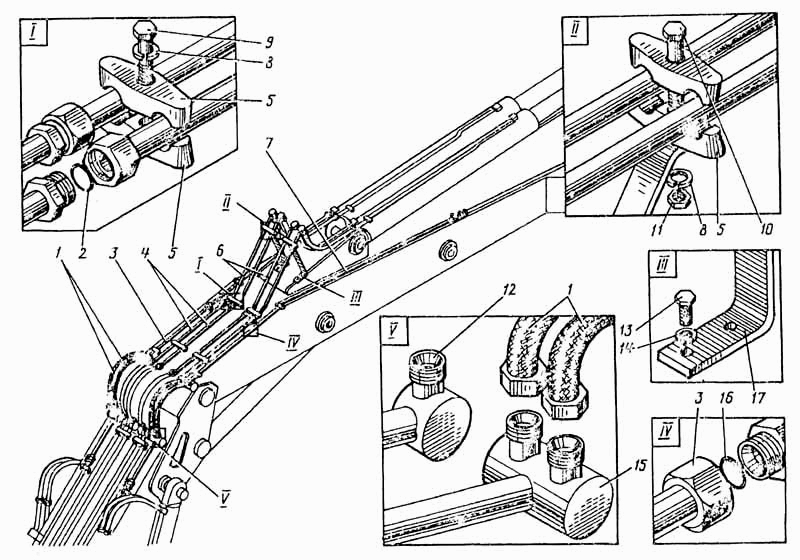

Трубопроводы рабочего оборудования обратная лопата
100%
Название детали
Трубопроводы рабочего оборудования обратная лопата
Заводской номер
ЭО-5122.14.05.000-2
Количество на модель
№
Название детали
Рукав высокого давления
Заводской номер
РВД25х1650-250У
Количество на модель
4
№
1
Название детали
КОЛЬЦО
Заводской номер
КРУ-024-030-36-2-2
Количество на модель
8
№
2
Название детали
Труба
Заводской номер
ЭО-5122.14.05.210
Количество на модель
2
№
3
Название детали
Труба
Заводской номер
ЭО-5122.14.05.250
Количество на модель
4
№
4
Название детали
Колодка
Заводской номер
ЭО-5122.06.07.005-1
Количество на модель
16
№
5
Название детали
Труба
Заводской номер
ЭО-5122.14.05.260
Количество на модель
4
№
6
Название детали
Труба
Заводской номер
ЭО-5122.14.05.220
Количество на модель
2
№
7
Название детали
Шайба
Заводской номер
ШП-16
Количество на модель
8
№
8
Название детали
Болт
Заводской номер
БНТ-М16х80
Количество на модель
6
№
9
Название детали
Болт
Заводской номер
БНТ-М16х100
Количество на модель
2
№
10
Название детали
Гайка
Заводской номер
ГШ-М16
Количество на модель
2
№
11
Название детали
Труба
Заводской номер
ЭО-5122.14.05.240
Количество на модель
4
№
12
Название детали
Болт
Заводской номер
БНТ-М12х50
Количество на модель
4
№
13
Название детали
Шайба
Заводской номер
ШП-12
Количество на модель
4
№
14
Название детали
Труба
Заводской номер
ЭО-5122.14.05.200
Количество на модель
2
№
15
Название детали
КОЛЬЦО
Заводской номер
КРУ-032-038-36-2-2
Количество на модель
2
№
16
Название детали
Кронштейн
Заводской номер
ЭО-5122.14.05.001-2
Количество на модель
2
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Трубопроводы рабочего оборудования обратная лопата | ЭО-5122.14.05.000-2 | |||||||
| 1 | Рукав высокого давления | РВД25х1650-250У | 4 | 4 | 1 | |||
| 2 | КОЛЬЦО | КРУ-024-030-36-2-2 | 8 | 8 | 2 | |||
| 3 | Труба | ЭО-5122.14.05.210 | 2 | 2 | 3 | |||
| 4 | Труба | ЭО-5122.14.05.250 | 4 | 4 | 4 | |||
| 5 | Колодка | ЭО-5122.06.07.005-1 | 16 | 16 | 5 | |||
| 6 | Труба | ЭО-5122.14.05.260 | 4 | 4 | 6 | |||
| 7 | Труба | ЭО-5122.14.05.220 | 2 | 2 | 7 | |||
| 8 | Шайба | ШП-16 | 8 | 8 | 8 | |||
| 9 | Болт | БНТ-М16х80 | 6 | 6 | 9 | |||
| 10 | Болт | БНТ-М16х100 | 2 | 2 | 10 | |||
| 11 | Гайка | ГШ-М16 | 2 | 2 | 11 | |||
| 12 | Труба | ЭО-5122.14.05.240 | 4 | 4 | 12 | |||
| 13 | Болт | БНТ-М12х50 | 4 | 4 | 13 | |||
| 14 | Шайба | ШП-12 | 4 | 4 | 14 | |||
| 15 | Труба | ЭО-5122.14.05.200 | 2 | 2 | 15 | |||
| 16 | КОЛЬЦО | КРУ-032-038-36-2-2 | 2 | 2 | 16 | |||
| 17 | Кронштейн | ЭО-5122.14.05.001-2 | 2 | 2 | 17 |
