Прижимной болт
100%
Название детали

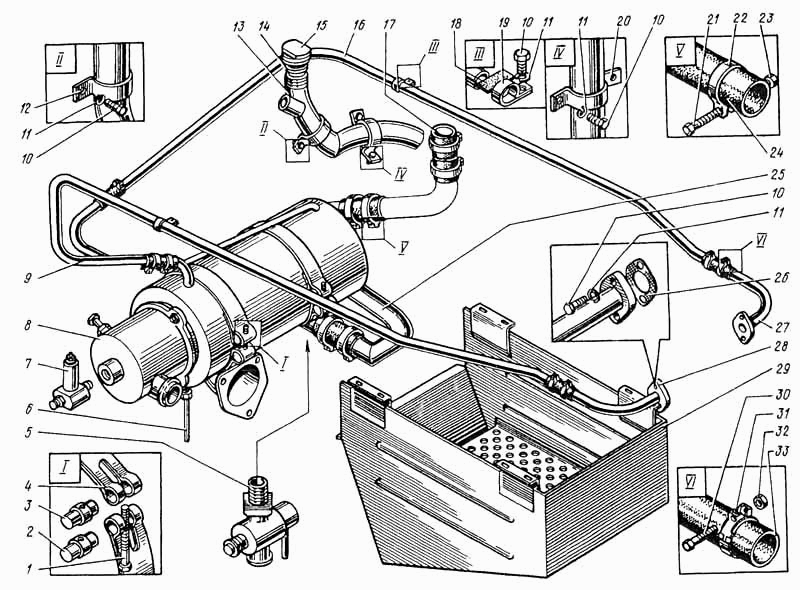

Установка предварительного нагревателя котла
Заводской номер
ЭО-5122.11.17.000-1
Количество на модель
№
Название детали
Натяжной болт
Заводской номер
211-14-10
Количество на модель
2
№
1
Название детали
Упор
Заводской номер
211-14-9/3
Количество на модель
2
№
2
Название детали
Валик
Заводской номер
211-14-9/2
Количество на модель
2
№
3
Название детали
Лента
Заводской номер
ЭО-5122.11.17.261
Количество на модель
2
№
4
Название детали
Кран Кр2
Заводской номер
Кр2-1305010
Количество на модель
1
№
5
Название детали
Трубка
Заводской номер
ЭО-5122.11.17.250
Количество на модель
1
№
6
Название детали
Электромагнитный клапан в сборе
Заводской номер
ПЖД400Б-1015500В
Количество на модель
1
№
7
Название детали
Котел подогревателя в сборе
Заводской номер
ПЖД44-1015010Б
Количество на модель
1
№
8
Название детали
Труба
Заводской номер
ЭО-5122 .11.17.200-1
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
БНТ-М8х16
Количество на модель
8
№
10
Название детали
Шайба
Заводской номер
ШП-8
Количество на модель
8
№
11
Название детали
Хомут
Заводской номер
ЭО-5122.11.17.007
Количество на модель
1
№
12
Название детали
Труба
Заводской номер
ЭО-5122.11.17.100
Количество на модель
1
№
13
Название детали
прокладка
Заводской номер
ЭО-5122.11.17.017
Количество на модель
1
№
14
Название детали
Крышка
Заводской номер
ЭО-5122.11.17.016
Количество на модель
1
№
15
Название детали
Труба
Заводской номер
ЭО-5122.11.17.001-1
Количество на модель
1
№
16
Название детали
Рукав дюритовый L= мм
Заводской номер
40У диам 42
Количество на модель
1
№
17
Название детали
Хомут
Заводской номер
ТКШ-28-16-90
Количество на модель
2
№
19
Название детали
Хомут
Заводской номер
ЭО-5122.11.17.006
Количество на модель
1
№
20
Название детали
Болт
Заводской номер
102-М8х60
Количество на модель
6
№
21
Название детали
Хомут
Заводской номер
102-48
Количество на модель
6
№
22
Название детали
Гайка
Заводской номер
ГШ-М8
Количество на модель
6
№
23
Название детали
Рукав дюритовый L= мм
Заводской номер
ЭО-5122.11.17.009
Количество на модель
2
№
24
Название детали
Труба
Заводской номер
ЭО-5122.11.17.210-1
Количество на модель
1
№
25
Название детали
прокладка
Заводской номер
ЭО-5122.11.17.015
Количество на модель
2
№
26
Название детали
Патрубок
Заводской номер
ЭО-5122.11.17.150
Количество на модель
1
№
27
Название детали
Патрубок
Заводской номер
ЭО-5122.11.17.160
Количество на модель
1
№
28
Название детали
Фальшподдон
Заводской номер
ЭО-5122.11.17.180-1
Количество на модель
1
№
29
Название детали
Болт
Заводской номер
102-М6х40
Количество на модель
8
№
30
Название детали
Орех
Заводской номер
102-25
Количество на модель
8
№
31
Название детали
Гайка
Заводской номер
ГШ-М6
Количество на модель
8
№
32
Название детали
Рукав дюритовый
Заводской номер
ЭО-5122.11.17.008
Количество на модель
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка предварительного нагревателя котла | ЭО-5122.11.17.000-1 | |||||||
| 1 | Натяжной болт | 211-14-10 | 2 | 2 | 1 | |||
| 2 | Упор | 211-14-9/3 | 2 | 2 | 2 | |||
| 3 | Валик | 211-14-9/2 | 2 | 2 | 3 | |||
| 4 | Лента | ЭО-5122.11.17.261 | 2 | 2 | 4 | |||
| 5 | Кран Кр2 | Кр2-1305010 | 1 | 1 | 5 | |||
| 6 | Трубка | ЭО-5122.11.17.250 | 1 | 1 | 6 | |||
| 7 | Электромагнитный клапан в сборе | ПЖД400Б-1015500В | 1 | 1 | 7 | |||
| 8 | Котел подогревателя в сборе | ПЖД44-1015010Б | 1 | 1 | 8 | |||
| 9 | Труба | ЭО-5122 .11.17.200-1 | 1 | 1 | 9 | |||
| 10 | Болт | БНТ-М8х16 | 8 | 8 | 10 | |||
| 11 | Шайба | ШП-8 | 8 | 8 | 11 | |||
| 12 | Хомут | ЭО-5122.11.17.007 | 1 | 1 | 12 | |||
| 13 | Труба | ЭО-5122.11.17.100 | 1 | 1 | 13 | |||
| 14 | прокладка | ЭО-5122.11.17.017 | 1 | 1 | 14 | |||
| 15 | Крышка | ЭО-5122.11.17.016 | 1 | 1 | 15 | |||
| 16 | Труба | ЭО-5122.11.17.001-1 | 1 | 1 | 16 | |||
| 17 | Рукав дюритовый L= мм | 40У диам 42 | 1 | 1 | 17 | |||
| 19 | Хомут | ТКШ-28-16-90 | 2 | 2 | 19 | |||
| 20 | Хомут | ЭО-5122.11.17.006 | 1 | 1 | 20 | |||
| 21 | Болт | 102-М8х60 | 6 | 6 | 21 | |||
| 22 | Хомут | 102-48 | 6 | 6 | 22 | |||
| 23 | Гайка | ГШ-М8 | 6 | 6 | 23 | |||
| 24 | Рукав дюритовый L= мм | ЭО-5122.11.17.009 | 2 | 2 | 24 | |||
| 25 | Труба | ЭО-5122.11.17.210-1 | 1 | 1 | 25 | |||
| 26 | прокладка | ЭО-5122.11.17.015 | 2 | 2 | 26 | |||
| 27 | Патрубок | ЭО-5122.11.17.150 | 1 | 1 | 27 | |||
| 28 | Патрубок | ЭО-5122.11.17.160 | 1 | 1 | 28 | |||
| 29 | Фальшподдон | ЭО-5122.11.17.180-1 | 1 | 1 | 29 | |||
| 30 | Болт | 102-М6х40 | 8 | 8 | 30 | |||
| 31 | Орех | 102-25 | 8 | 8 | 31 | |||
| 32 | Гайка | ГШ-М6 | 8 | 8 | 32 | |||
| 33 | Рукав дюритовый | ЭО-5122.11.17.008 | 33 |
