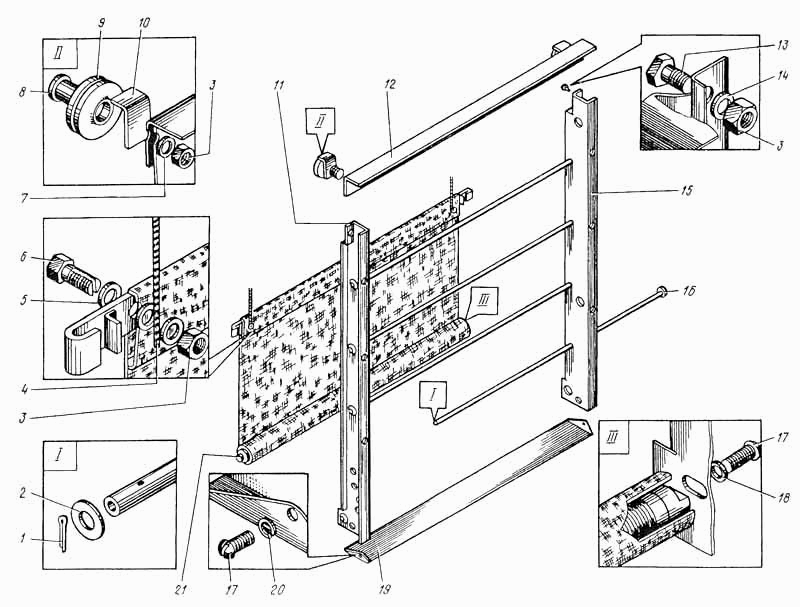

Шторка радиатора
100%
Название детали
Шторка радиатора
Заводской номер
ЭО-5122.11.22.100-2
Количество на модель
№
Название детали
Шплинт
Заводской номер
Ш-2х16
Количество на модель
4
№
1
Название детали
Шайба
Заводской номер
Ш4-10
Количество на модель
4
№
2
Название детали
Гайка
Заводской номер
ГШ-М8
Количество на модель
5
№
3
Название детали
Канат L= м
Заводской номер
2172-1,80
Количество на модель
1
№
4
Название детали
Шайба
Заводской номер
ШЧ-8
Количество на модель
6
№
5
Название детали
Зажим
Заводской номер
ЭО-5122.11.22.106
Количество на модель
2
№
6
Название детали
Шайба
Заводской номер
ШП-12
Количество на модель
2
№
7
Название детали
Ось ролика
Заводской номер
111В-6Б-6
Количество на модель
2
№
8
Название детали
Ролик
Заводской номер
111В-6Б-5А
Количество на модель
2
№
9
Название детали
Козырек
Заводской номер
ЭО-5122.11.22.102-1
Количество на модель
2
№
10
Название детали
Правая сторона
Заводской номер
ЭО-5122.11.22.120
Количество на модель
1
№
11
Название детали
Уголок
Заводской номер
ЭО-5122.11.22.105
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
БНТ-М8х16
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
ШП-8
Количество на модель
1
№
14
Название детали
Левая сторона
Заводской номер
ЭО-5122.11.22.110
Количество на модель
1
№
15
Название детали
Стержень
Заводской номер
111Г-17-6
Количество на модель
4
№
16
Название детали
Винт
Заводской номер
ВУЦ-М6х16
Количество на модель
3
№
17
Название детали
Шайба
Заводской номер
ШЧ-6
Количество на модель
1
№
18
Название детали
Тарелка
Заводской номер
ЭО-5122.11.22.108
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
ШП-6
Количество на модель
3
№
20
Название детали
Шторка в сборе
Заводской номер
ЭО-5122.11.22.150
Количество на модель
1
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шторка радиатора | ЭО-5122.11.22.100-2 | |||||||
| 1 | Шплинт | Ш-2х16 | 4 | 4 | 1 | |||
| 2 | Шайба | Ш4-10 | 4 | 4 | 2 | |||
| 3 | Гайка | ГШ-М8 | 5 | 5 | 3 | |||
| 4 | Канат L= м | 2172-1,80 | 1 | 1 | 4 | |||
| 5 | Шайба | ШЧ-8 | 6 | 6 | 5 | |||
| 6 | Зажим | ЭО-5122.11.22.106 | 2 | 2 | 6 | |||
| 7 | Шайба | ШП-12 | 2 | 2 | 7 | |||
| 8 | Ось ролика | 111В-6Б-6 | 2 | 2 | 8 | |||
| 9 | Ролик | 111В-6Б-5А | 2 | 2 | 9 | |||
| 10 | Козырек | ЭО-5122.11.22.102-1 | 2 | 2 | 10 | |||
| 11 | Правая сторона | ЭО-5122.11.22.120 | 1 | 1 | 11 | |||
| 12 | Уголок | ЭО-5122.11.22.105 | 1 | 1 | 12 | |||
| 13 | Болт | БНТ-М8х16 | 1 | 1 | 13 | |||
| 14 | Шайба | ШП-8 | 1 | 1 | 14 | |||
| 15 | Левая сторона | ЭО-5122.11.22.110 | 1 | 1 | 15 | |||
| 16 | Стержень | 111Г-17-6 | 4 | 4 | 16 | |||
| 17 | Винт | ВУЦ-М6х16 | 3 | 3 | 17 | |||
| 18 | Шайба | ШЧ-6 | 1 | 1 | 18 | |||
| 19 | Тарелка | ЭО-5122.11.22.108 | 1 | 1 | 19 | |||
| 20 | Шайба | ШП-6 | 3 | 3 | 20 | |||
| 21 | Шторка в сборе | ЭО-5122.11.22.150 | 1 | 1 | 21 |
