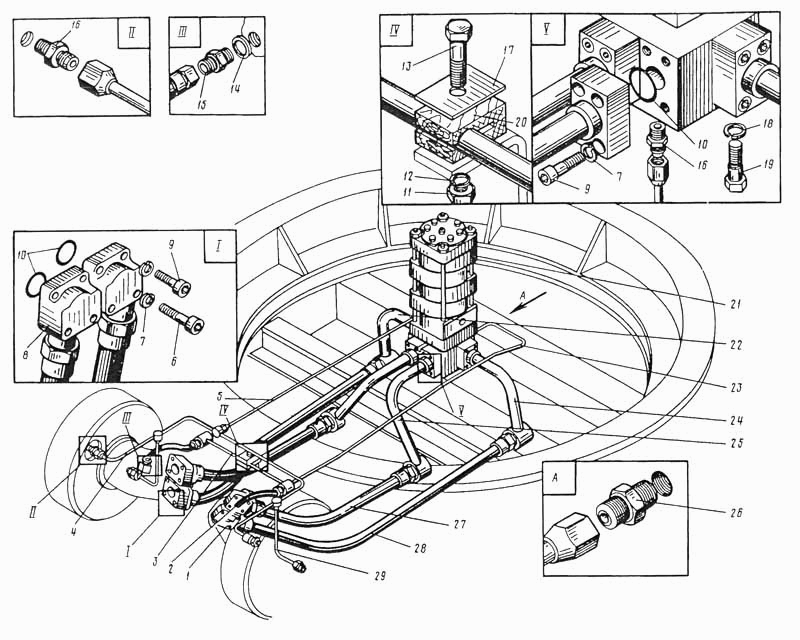

Трубопроводы гусеничной тележки
100%
Название детали
Трубопроводы гусеничной тележки
Заводской номер
ЭО-5122.01.16.000-1
Количество на модель
№
Название детали
Фланец
Заводской номер
ЭО-5122.01.16.009
Количество на модель
2
№
1
Название детали
Рукав
Заводской номер
ЭО-5122.01.16.030
Количество на модель
2
№
2
Название детали
Трубка
Заводской номер
ЭО-5122.01.16.130
Количество на модель
1
№
3
Название детали
Трубка
Заводской номер
ЭО-5122.01.16.120
Количество на модель
1
№
4
Название детали
Трубка
Заводской номер
ЭО-5122.01.16.110
Количество на модель
1
№
5
Название детали
Винт
Заводской номер
ВЦШ-М12х65
Количество на модель
24
№
6
Название детали
Шайба
Заводской номер
ШП-12
Количество на модель
32
№
7
Название детали
Фланец
Заводской номер
ЭО-5122.01.16.008
Количество на модель
2
№
8
Название детали
Винт
Заводской номер
ВЦШ-М12х45
Количество на модель
8
№
9
Название детали
КОЛЬЦО
Заводской номер
КРУ-032-038-36-2-2
Количество на модель
8
№
10
Название детали
Гайка
Заводской номер
ГШ-М10
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
шп-10
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
БНТ-М10х55
Количество на модель
1
№
13
Название детали
прокладка
Заводской номер
088-24-18
Количество на модель
2
№
14
Название детали
Штуцер
Заводской номер
ЭО-5122.01.16.011
Количество на модель
2
№
15
Название детали
Штуцер К
Заводской номер
ЭО-5122.05.25.013
Количество на модель
5
№
16
Название детали
Накладка
Заводской номер
017-11-60
Количество на модель
2
№
17
Название детали
Шайба
Заводской номер
ШП-16
Количество на модель
4
№
18
Название детали
Болт
Заводской номер
БНТ-М16х50
Количество на модель
4
№
19
Название детали
Колодка
Заводской номер
007-11-17
Количество на модель
2
№
20
Название детали
Коллектор
Заводской номер
У4760.03.000
Количество на модель
1
№
21
Название детали
Труба
Заводской номер
ЭО-5122.01.16.070-1
Количество на модель
1
№
22
Название детали
Трубка
Заводской номер
ЭО-5122.01.16.140
Количество на модель
1
№
23
Название детали
Труба
Заводской номер
ЭО-5122.01.16.080-1
Количество на модель
1
№
24
Название детали
Труба
Заводской номер
ЭО-5122.01.16.060-1
Количество на модель
2
№
25
Название детали
Штуцер
Заводской номер
ЭО-5122.01.16.004
Количество на модель
1
№
26
Название детали
Рукав высокого давления
Заводской номер
РВД25х650-250У
Количество на модель
2
№
27
Название детали
Рукав высокого давления
Заводской номер
РВД25х1000-2 50У
Количество на модель
2
№
28
Название детали
Трубка
Заводской номер
ЭО-5122.01.16.100
Количество на модель
2
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Трубопроводы гусеничной тележки | ЭО-5122.01.16.000-1 | |||||||
| 1 | Фланец | ЭО-5122.01.16.009 | 2 | 2 | 1 | |||
| 2 | Рукав | ЭО-5122.01.16.030 | 2 | 2 | 2 | |||
| 3 | Трубка | ЭО-5122.01.16.130 | 1 | 1 | 3 | |||
| 4 | Трубка | ЭО-5122.01.16.120 | 1 | 1 | 4 | |||
| 5 | Трубка | ЭО-5122.01.16.110 | 1 | 1 | 5 | |||
| 6 | Винт | ВЦШ-М12х65 | 24 | 24 | 6 | |||
| 7 | Шайба | ШП-12 | 32 | 32 | 7 | |||
| 8 | Фланец | ЭО-5122.01.16.008 | 2 | 2 | 8 | |||
| 9 | Винт | ВЦШ-М12х45 | 8 | 8 | 9 | |||
| 10 | КОЛЬЦО | КРУ-032-038-36-2-2 | 8 | 8 | 10 | |||
| 11 | Гайка | ГШ-М10 | 1 | 1 | 11 | |||
| 12 | Шайба | шп-10 | 1 | 1 | 12 | |||
| 13 | Болт | БНТ-М10х55 | 1 | 1 | 13 | |||
| 14 | прокладка | 088-24-18 | 2 | 2 | 14 | |||
| 15 | Штуцер | ЭО-5122.01.16.011 | 2 | 2 | 15 | |||
| 16 | Штуцер К | ЭО-5122.05.25.013 | 5 | 5 | 16 | |||
| 17 | Накладка | 017-11-60 | 2 | 2 | 17 | |||
| 18 | Шайба | ШП-16 | 4 | 4 | 18 | |||
| 19 | Болт | БНТ-М16х50 | 4 | 4 | 19 | |||
| 20 | Колодка | 007-11-17 | 2 | 2 | 20 | |||
| 21 | Коллектор | У4760.03.000 | 1 | 1 | 21 | |||
| 22 | Труба | ЭО-5122.01.16.070-1 | 1 | 1 | 22 | |||
| 23 | Трубка | ЭО-5122.01.16.140 | 1 | 1 | 23 | |||
| 24 | Труба | ЭО-5122.01.16.080-1 | 1 | 1 | 24 | |||
| 25 | Труба | ЭО-5122.01.16.060-1 | 2 | 2 | 25 | |||
| 26 | Штуцер | ЭО-5122.01.16.004 | 1 | 1 | 26 | |||
| 27 | Рукав высокого давления | РВД25х650-250У | 2 | 2 | 27 | |||
| 28 | Рукав высокого давления | РВД25х1000-2 50У | 2 | 2 | 28 | |||
| 29 | Трубка | ЭО-5122.01.16.100 | 2 | 2 | 29 |
