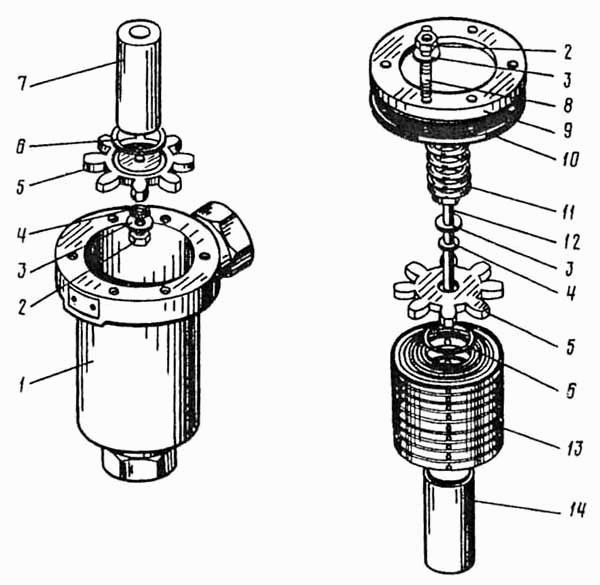

Фильтр магнитный
100%
Название детали
Фильтр магнитный
Заводской номер
ФМ4-0.00
Количество на модель
№
Название детали
корпус
Заводской номер
ФМ4-0.31
Количество на модель
1
№
1
Название детали
Орех
Заводской номер
ГШП-М8
Количество на модель
7
№
2
Название детали
Шайба
Заводской номер
ШЧ-8
Количество на модель
8
№
3
Название детали
Шайба
Заводской номер
ФМ1-1.81
Количество на модель
2
№
4
Название детали
Шайба зубчатая
Заводской номер
ФМ4-1.52
Количество на модель
2
№
5
Название детали
Кольцо уплотнительное
Заводской номер
ФМ3-1.82
Количество на модель
2
№
6
Название детали
Магнит
Заводской номер
ФМ3-1.31
Количество на модель
1
№
7
Название детали
Шпилька
Заводской номер
АМ8-6hх2.5 (18)(10)
Количество на модель
6
№
8
Название детали
Крышка
Заводской номер
ФМ4-0.32
Количество на модель
1
№
9
Название детали
прокладка
Заводской номер
ФМ4-0.81
Количество на модель
1
№
10
Название детали
Пружина
Заводской номер
ФМ3-0.51
Количество на модель
1
№
11
Название детали
Шпилька с гайкой
Заводской номер
ФМ3-2.00
Количество на модель
1
№
12
Название детали
Решетка
Заводской номер
ФМ4-3.00
Количество на модель
2
№
13
Название детали
Труба
Заводской номер
ФМ3-1.32
Количество на модель
1
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Фильтр магнитный | ФМ4-0.00 | |||||||
| 1 | корпус | ФМ4-0.31 | 1 | 1 | 1 | |||
| 2 | Орех | ГШП-М8 | 7 | 7 | 2 | |||
| 3 | Шайба | ШЧ-8 | 8 | 8 | 3 | |||
| 4 | Шайба | ФМ1-1.81 | 2 | 2 | 4 | |||
| 5 | Шайба зубчатая | ФМ4-1.52 | 2 | 2 | 5 | |||
| 6 | Кольцо уплотнительное | ФМ3-1.82 | 2 | 2 | 6 | |||
| 7 | Магнит | ФМ3-1.31 | 1 | 1 | 7 | |||
| 8 | Шпилька | АМ8-6hх2.5 (18)(10) | 6 | 6 | 8 | |||
| 9 | Крышка | ФМ4-0.32 | 1 | 1 | 9 | |||
| 10 | прокладка | ФМ4-0.81 | 1 | 1 | 10 | |||
| 11 | Пружина | ФМ3-0.51 | 1 | 1 | 11 | |||
| 12 | Шпилька с гайкой | ФМ3-2.00 | 1 | 1 | 12 | |||
| 13 | Решетка | ФМ4-3.00 | 2 | 2 | 13 | |||
| 14 | Труба | ФМ3-1.32 | 1 | 1 | 14 |
