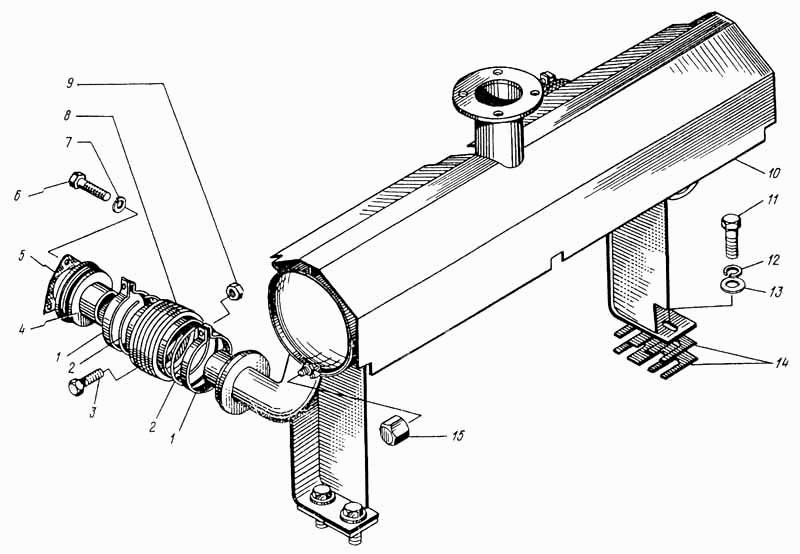

Установка глушителя
100%
Название детали
Установка глушителя
Заводской номер
ЭО-5122.11.27.000
Количество на модель
№
Название детали
Хомут
Заводской номер
111Г-33А-4
Количество на модель
4
№
1
Название детали
КОЛЬЦО
Заводской номер
111Г-33А-7
Количество на модель
4
№
2
Название детали
Болт
Заводской номер
БНТ-М8х30
Количество на модель
4
№
3
Название детали
Фланец
Заводской номер
111Г-33Б-6
Количество на модель
2
№
4
Название детали
прокладка
Заводской номер
111Г-33А-8
Количество на модель
2
№
5
Название детали
Болт
Заводской номер
БНТ-М10х35
Количество на модель
6
№
6
Название детали
Шайба
Заводской номер
ШП-10
Количество на модель
6
№
7
Название детали
Сильфон
Заводской номер
НС-125-8-0,16х2
Количество на модель
2
№
8
Название детали
Гайка
Заводской номер
ГШ-М8
Количество на модель
4
№
9
Название детали
Глушитель
Заводской номер
111Г-33Б-3
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
БНТ-М16х45
Количество на модель
4
№
11
Название детали
Шайба
Заводской номер
ШП-16
Количество на модель
4
№
12
Название детали
Шайба
Заводской номер
ШЧ-16
Количество на модель
4
№
13
Название детали
прокладка
Заводской номер
ШГ-1-19
Количество на модель
4
№
14
Название детали
Заглушка
Заводской номер
109Б-5-110
Количество на модель
2
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка глушителя | ЭО-5122.11.27.000 | |||||||
| 1 | Хомут | 111Г-33А-4 | 4 | 4 | 1 | |||
| 2 | КОЛЬЦО | 111Г-33А-7 | 4 | 4 | 2 | |||
| 3 | Болт | БНТ-М8х30 | 4 | 4 | 3 | |||
| 4 | Фланец | 111Г-33Б-6 | 2 | 2 | 4 | |||
| 5 | прокладка | 111Г-33А-8 | 2 | 2 | 5 | |||
| 6 | Болт | БНТ-М10х35 | 6 | 6 | 6 | |||
| 7 | Шайба | ШП-10 | 6 | 6 | 7 | |||
| 8 | Сильфон | НС-125-8-0,16х2 | 2 | 2 | 8 | |||
| 9 | Гайка | ГШ-М8 | 4 | 4 | 9 | |||
| 10 | Глушитель | 111Г-33Б-3 | 1 | 1 | 10 | |||
| 11 | Болт | БНТ-М16х45 | 4 | 4 | 11 | |||
| 12 | Шайба | ШП-16 | 4 | 4 | 12 | |||
| 13 | Шайба | ШЧ-16 | 4 | 4 | 13 | |||
| 14 | прокладка | ШГ-1-19 | 4 | 4 | 14 | |||
| 15 | Заглушка | 109Б-5-110 | 2 | 2 | 15 |
