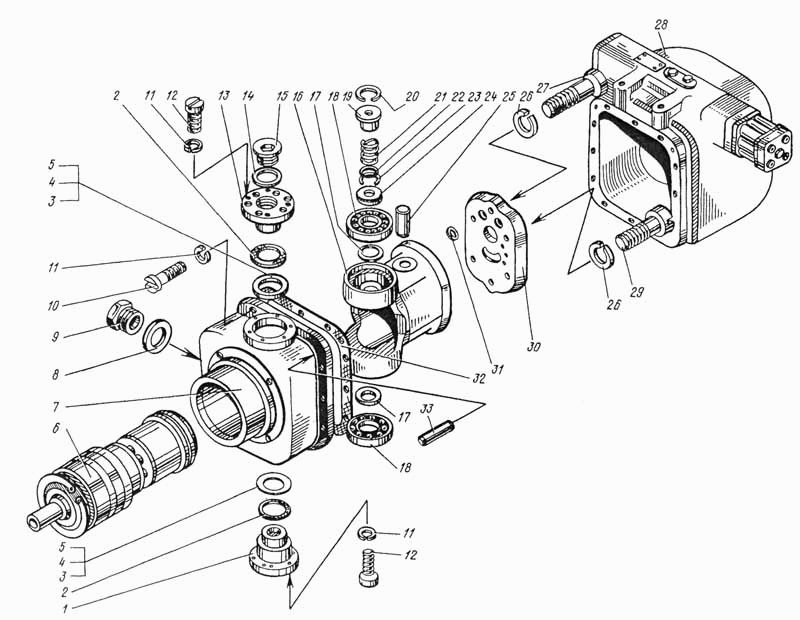

Насос регулируемый самовсасывающий
100%
Название детали
Насос регулируемый самовсасывающий
Заводской номер
207.32.18.02
Количество на модель
№
Название детали
Фланец
Заводской номер
7406/205.32.14.00
Количество на модель
1
№
1
Название детали
Кольцо уплотнительное
Заводской номер
85360
Количество на модель
2
№
2
Название детали
Прокладка хх
Заводской номер
84971
Количество на модель
2
№
3
Название детали
Прокладка хх
Заводской номер
86854
Количество на модель
2
№
4
Название детали
Прокладка хх
Заводской номер
86855
Количество на модель
2
№
5
Название детали
Узел качающий
Заводской номер
1031-2/200.32.09.00
Количество на модель
1
№
6
Название детали
корпус
Заводской номер
7404/205.32.14.00
Количество на модель
1
№
7
Название детали
Прокладка Мхх
Заводской номер
850039
Количество на модель
2
№
8
Название детали
Пробка Мх
Заводской номер
83225
Количество на модель
2
№
9
Название детали
Винт Mx
Заводской номер
850123
Количество на модель
14
№
10
Название детали
Шайба
Заводской номер
138720024
Количество на модель
26
№
11
Название детали
Винт Mx
Заводской номер
83205
Количество на модель
12
№
12
Название детали
Фланец
Заводской номер
100425/205.32.14.00
Количество на модель
1
№
13
Название детали
Прокладка Мхх
Заводской номер
850073
Количество на модель
1
№
14
Название детали
Пробка Мх
Заводской номер
850075
Количество на модель
1
№
15
Название детали
Корпус поворотный
Заводской номер
6272/206.32.11.00
Количество на модель
1
№
16
Название детали
Шайба
Заводской номер
8198/206.32.11.00
Количество на модель
2
№
17
Название детали
Подшипник №
Заводской номер
461113004
Количество на модель
2
№
18
Название детали
Втулка пружины
Заводской номер
6275/206.32.11.00
Количество на модель
1
№
19
Название детали
Кольцо стопорное
Заводской номер
85359
Количество на модель
1
№
20
Название детали
Пружина
Заводской номер
6276/206.32.11.00
Количество на модель
1
№
21
Название детали
Кольцо уплотнительное
Заводской номер
85019
Количество на модель
1
№
22
Название детали
Кольцо стопорное
Заводской номер
86226
Количество на модель
1
№
23
Название детали
Втулка
Заводской номер
6274/206.32.11.00
Количество на модель
1
№
24
Название детали
Зажим
Заводской номер
3101/206.32.01.00
Количество на модель
1
№
25
Название детали
Шайба
Заводской номер
138720028
Количество на модель
6
№
26
Название детали
Винт Mx
Заводской номер
850099
Количество на модель
2
№
27
Название детали
Регулятор мощности
Заводской номер
400.32 .13.10.01.01
Количество на модель
1
№
28
Название детали
Винт Mx
Заводской номер
850098
Количество на модель
4
№
29
Название детали
Крышка
Заводской номер
57931/206.32.14.00
Количество на модель
1
№
30
Название детали
Кольцо уплотнительное
Заводской номер
6277/206.32.11.00
Количество на модель
2
№
31
Название детали
прокладка
Заводской номер
7915/400.32.11.00
Количество на модель
1
№
32
Название детали
Штифт х
Заводской номер
850143
Количество на модель
2
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Насос регулируемый самовсасывающий | 207.32.18.02 | |||||||
| 1 | Фланец | 7406/205.32.14.00 | 1 | 1 | 1 | |||
| 2 | Кольцо уплотнительное | 85360 | 2 | 2 | 2 | |||
| 3 | Прокладка хх | 84971 | 2 | 2 | 3 | |||
| 4 | Прокладка хх | 86854 | 2 | 2 | 4 | |||
| 5 | Прокладка хх | 86855 | 2 | 2 | 5 | |||
| 6 | Узел качающий | 1031-2/200.32.09.00 | 1 | 1 | 6 | |||
| 7 | корпус | 7404/205.32.14.00 | 1 | 1 | 7 | |||
| 8 | Прокладка Мхх | 850039 | 2 | 2 | 8 | |||
| 9 | Пробка Мх | 83225 | 2 | 2 | 9 | |||
| 10 | Винт Mx | 850123 | 14 | 14 | 10 | |||
| 11 | Шайба | 138720024 | 26 | 26 | 11 | |||
| 12 | Винт Mx | 83205 | 12 | 12 | 12 | |||
| 13 | Фланец | 100425/205.32.14.00 | 1 | 1 | 13 | |||
| 14 | Прокладка Мхх | 850073 | 1 | 1 | 14 | |||
| 15 | Пробка Мх | 850075 | 1 | 1 | 15 | |||
| 16 | Корпус поворотный | 6272/206.32.11.00 | 1 | 1 | 16 | |||
| 17 | Шайба | 8198/206.32.11.00 | 2 | 2 | 17 | |||
| 18 | Подшипник № | 461113004 | 2 | 2 | 18 | |||
| 19 | Втулка пружины | 6275/206.32.11.00 | 1 | 1 | 19 | |||
| 20 | Кольцо стопорное | 85359 | 1 | 1 | 20 | |||
| 21 | Пружина | 6276/206.32.11.00 | 1 | 1 | 21 | |||
| 22 | Кольцо уплотнительное | 85019 | 1 | 1 | 22 | |||
| 23 | Кольцо стопорное | 86226 | 1 | 1 | 23 | |||
| 24 | Втулка | 6274/206.32.11.00 | 1 | 1 | 24 | |||
| 25 | Зажим | 3101/206.32.01.00 | 1 | 1 | 25 | |||
| 26 | Шайба | 138720028 | 6 | 6 | 26 | |||
| 27 | Винт Mx | 850099 | 2 | 2 | 27 | |||
| 28 | Регулятор мощности | 400.32 .13.10.01.01 | 1 | 1 | 28 | |||
| 29 | Винт Mx | 850098 | 4 | 4 | 29 | |||
| 30 | Крышка | 57931/206.32.14.00 | 1 | 1 | 30 | |||
| 31 | Кольцо уплотнительное | 6277/206.32.11.00 | 2 | 2 | 31 | |||
| 32 | прокладка | 7915/400.32.11.00 | 1 | 1 | 32 | |||
| 33 | Штифт х | 850143 | 2 | 2 | 33 |
