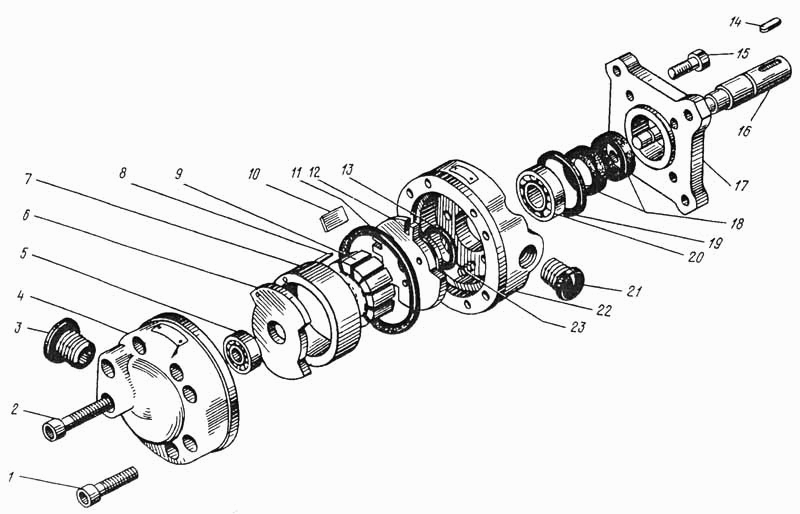

Насос пластинчатый однопоточный
100%
Название детали
Насос пластинчатый однопоточный
Заводской номер
Г12-33
Количество на модель
№
Название детали
Винт
Заводской номер
ВЦШ-М10х45
Количество на модель
6
№
1
Название детали
Винт
Заводской номер
ВЦШ-М10х60
Количество на модель
3
№
2
Название детали
Пробка
Заводской номер
К 3/4"
Количество на модель
1
№
3
Название детали
Крышка
Заводской номер
Г12-33-12
Количество на модель
1
№
4
Название детали
Подшипник
Заводской номер
201
Количество на модель
1
№
5
Название детали
Диск плоский
Заводской номер
П2-33-25
Количество на модель
1
№
6
Название детали
Статор
Заводской номер
П2-33-23
Количество на модель
№
7
Название детали
Штифт
Заводской номер
ШТЦ-3Гх55
Количество на модель
1
№
8
Название детали
Ротор
Заводской номер
Г12-23-24
Количество на модель
1
№
9
Название детали
Тарелка
Заводской номер
Г12-23-28А
Количество на модель
12
№
10
Название детали
КОЛЬЦО
Заводской номер
КРУ-Н1-90х80-2
Количество на модель
1
№
11
Название детали
Диск с шейкой
Заводской номер
Г12-33-22
Количество на модель
1
№
12
Название детали
КОЛЬЦО
Заводской номер
КРУ-Н1-35х28-2
Количество на модель
1
№
13
Название детали
шпонка
Заводской номер
ШПП-6х6х25
Количество на модель
1
№
14
Название детали
Винт
Заводской номер
ВЦШ-М10х25
Количество на модель
4
№
15
Название детали
ВАЛ
Заводской номер
Г12-33-21
Количество на модель
1
№
16
Название детали
Фланец
Заводской номер
Г12-33-13
Количество на модель
1
№
17
Название детали
Манжета
Заводской номер
АТМ-1-22х40
Количество на модель
2
№
18
Название детали
КОЛЬЦО
Заводской номер
КРУ-Н1-55х48-2
Количество на модель
1
№
19
Название детали
Подшипник
Заводской номер
204
Количество на модель
1
№
20
Название детали
Заглушка
Заводской номер
К 1/2"
Количество на модель
1
№
21
Название детали
корпус
Заводской номер
Г12-33-11
Количество на модель
1
№
22
Название детали
Пружина
Заводской номер
Г12-23-27
Количество на модель
3
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Насос пластинчатый однопоточный | Г12-33 | |||||||
| 1 | Винт | ВЦШ-М10х45 | 6 | 6 | 1 | |||
| 2 | Винт | ВЦШ-М10х60 | 3 | 3 | 2 | |||
| 3 | Пробка | К 3/4" | 1 | 1 | 3 | |||
| 4 | Крышка | Г12-33-12 | 1 | 1 | 4 | |||
| 5 | Подшипник | 201 | 1 | 1 | 5 | |||
| 6 | Диск плоский | П2-33-25 | 1 | 1 | 6 | |||
| 7 | Статор | П2-33-23 | 7 | |||||
| 8 | Штифт | ШТЦ-3Гх55 | 1 | 1 | 8 | |||
| 9 | Ротор | Г12-23-24 | 1 | 1 | 9 | |||
| 10 | Тарелка | Г12-23-28А | 12 | 12 | 10 | |||
| 11 | КОЛЬЦО | КРУ-Н1-90х80-2 | 1 | 1 | 11 | |||
| 12 | Диск с шейкой | Г12-33-22 | 1 | 1 | 12 | |||
| 13 | КОЛЬЦО | КРУ-Н1-35х28-2 | 1 | 1 | 13 | |||
| 14 | шпонка | ШПП-6х6х25 | 1 | 1 | 14 | |||
| 15 | Винт | ВЦШ-М10х25 | 4 | 4 | 15 | |||
| 16 | ВАЛ | Г12-33-21 | 1 | 1 | 16 | |||
| 17 | Фланец | Г12-33-13 | 1 | 1 | 17 | |||
| 18 | Манжета | АТМ-1-22х40 | 2 | 2 | 18 | |||
| 19 | КОЛЬЦО | КРУ-Н1-55х48-2 | 1 | 1 | 19 | |||
| 20 | Подшипник | 204 | 1 | 1 | 20 | |||
| 21 | Заглушка | К 1/2" | 1 | 1 | 21 | |||
| 22 | корпус | Г12-33-11 | 1 | 1 | 22 | |||
| 23 | Пружина | Г12-23-27 | 3 | 3 | 23 |
