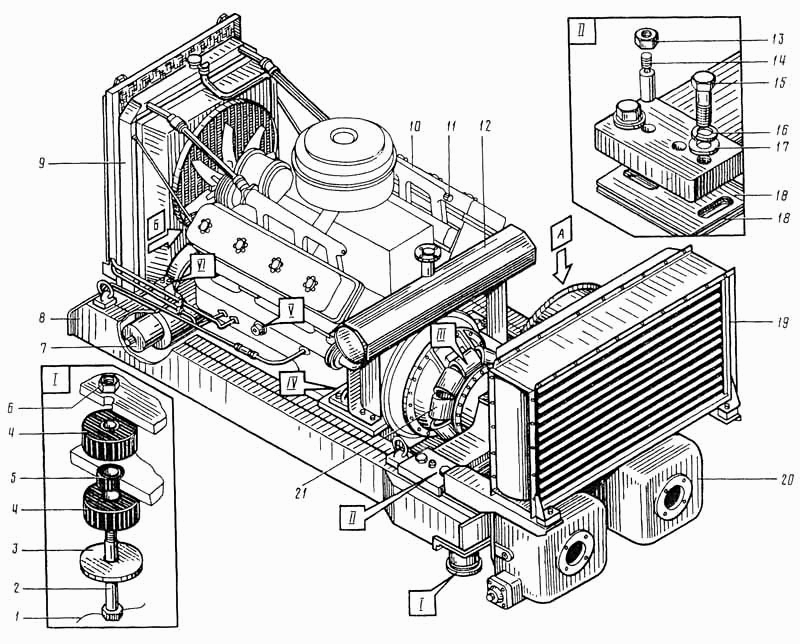

Установка дизеля и насосов
100%
Название детали
Установка дизеля и насосов
Заводской номер
ЭО-5122.11.20.000-3
Количество на модель
№
Название детали
Проволока L=1,1 м
Заводской номер
ПЖ-1,6
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
БНТ-М30х180
Количество на модель
6
№
2
Название детали
Шайба
Заводской номер
ЭО-5122.11.20.005-1
Количество на модель
6
№
3
Название детали
Втулка
Заводской номер
ЭО-5122.11.20.008-1
Количество на модель
12
№
4
Название детали
Втулка
Заводской номер
ЭО-5122.11.20.009-1
Количество на модель
6
№
5
Название детали
Гайка
Заводской номер
ГШ-М30
Количество на модель
4
№
6
Название детали
Установка предварительного нагревателя котла
Заводской номер
ЭО-5122.11.17.000-1
Количество на модель
1
№
7
Название детали
Рама
Заводской номер
ЭО-5122.11.01.000-1
Количество на модель
1
№
8
Название детали
Установка радиаторов
Заводской номер
ЭО-5122.11.22.000-3
Количество на модель
1
№
9
Название детали
Дизель
Заводской номер
ЯМ3-238Г
Количество на модель
1
№
10
Название детали
Датчик температуры
Заводской номер
ТМ-100
Количество на модель
1
№
11
Название детали
Установка глушителя
Заводской номер
ЭО-5122.11.27.000
Количество на модель
1
№
12
Название детали
Гайка
Заводской номер
ГШ-М12
Количество на модель
4
№
13
Название детали
Штифт
Заводской номер
ШТКЦ-12х50х90
Количество на модель
2
№
14
Название детали
Болт
Заводской номер
БНТ-М24х90
Количество на модель
4
№
15
Название детали
Шайба
Заводской номер
ШП-24
Количество на модель
4
№
16
Название детали
Шайба
Заводской номер
ЭО-5122.11.20.018
Количество на модель
4
№
17
Название детали
прокладка
Заводской номер
ЭО-5122.11.20.002
Количество на модель
4
№
18
Название детали
Установка маслоохладителя
Заводской номер
ЭО-5122.11.25.000-1
Количество на модель
1
№
19
Название детали
Установка насосов
Заводской номер
ЭО-5122.11.08.000-3
Количество на модель
1
№
20
Название детали
Муфта сцепления
Заводской номер
ЭО-5122.11.12.000-2
Количество на модель
1
№
21
Название детали
Пластина
Заводской номер
ЭО-5122.11.20.012
Количество на модель
9
№
22
Название детали
Пластина
Заводской номер
ЭО-5122.11.20.011
Количество на модель
9
№
23
Название детали
Болт
Заводской номер
БНТ-3М12х50
Количество на модель
36
№
24
Название детали
Проволока L= мм
Заводской номер
ПЖ-3
Количество на модель
1
№
25
Название детали
Болт
Заводской номер
ЭО-5122.11.20.003-1
Количество на модель
2
№
26
Название детали
Шайба
Заводской номер
ШСЛ-16
Количество на модель
6
№
27
Название детали
Гайка
Заводской номер
ГШ-М16
Количество на модель
4
№
28
Название детали
Болт
Заводской номер
БНТ-М14х55
Количество на модель
4
№
29
Название детали
Шайба
Заводской номер
ШСЛ-14
Количество на модель
8
№
30
Название детали
Кронштейн
Заводской номер
111Г-1-15Б
Количество на модель
2
№
31
Название детали
Болт
Заводской номер
ЭО-5122.11.20.015
Количество на модель
2
№
32
Название детали
Болт
Заводской номер
БНТ-М14х75
Количество на модель
4
№
33
Название детали
прокладка
Заводской номер
111Г-1-3А
Количество на модель
6
№
34
Название детали
прокладка
Заводской номер
111Г-1-4А
Количество на модель
6
№
35
Название детали
прокладка
Заводской номер
111Г-1-19
Количество на модель
6
№
36
Название детали
Датчик указателя давления масла
Заводской номер
ММ3506
Количество на модель
1
№
37
Название детали
Переходник
Заводской номер
111Г-1-31
Количество на модель
1
№
38
Название детали
Болт
Заводской номер
БНТ-М20х160
Количество на модель
2
№
39
Название детали
Гайка
Заводской номер
ГШ-М20
Количество на модель
2
№
40
Название детали
Шайба
Заводской номер
ШСЛ-20
Количество на модель
2
№
41
Название детали
прокладка
Заводской номер
111Г-1-8А
Количество на модель
6
№
42
Название детали
прокладка
Заводской номер
111Г-1-9А
Количество на модель
6
№
43
Название детали
прокладка
Заводской номер
111Г-1-16
Количество на модель
6
№
44
Название детали
прокладка
Заводской номер
111Г-1-17
Количество на модель
6
№
45
Название детали
Винт
Заводской номер
ВУЦ-М12х60
Количество на модель
2
№
46
Название детали
Хомут
Заводской номер
111Г-1-18
Количество на модель
1
№
47
Название детали
Болт
Заводской номер
ЭО-5122.11.20.014
Количество на модель
2
№
48
Название детали
Балка передняя
Заводской номер
111Г-1-14
Количество на модель
1
№
49
Название детали
Штифт
Заводской номер
ШТЦ-303х12
Количество на модель
1
№
50
Название детали
Поводок
Заводской номер
111Г-22-2
Количество на модель
1
№
51
Название детали
Гнездо
Заводской номер
111Г-22-1
Количество на модель
1
№
52
Название детали
прокладка
Заводской номер
111Г-22-3
Количество на модель
1
№
53
Название детали
Шайба
Заводской номер
ШП-6
Количество на модель
3
№
54
Название детали
Болт
Заводской номер
БНТ-М6х16
Количество на модель
3
№
55
Название детали
Датчик тахометра
Заводской номер
Д1-3
Количество на модель
1
№
56
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка дизеля и насосов | ЭО-5122.11.20.000-3 | |||||||
| 1 | Проволока L=1,1 м | ПЖ-1,6 | 1 | 1 | 1 | |||
| 2 | Болт | БНТ-М30х180 | 6 | 6 | 2 | |||
| 3 | Шайба | ЭО-5122.11.20.005-1 | 6 | 6 | 3 | |||
| 4 | Втулка | ЭО-5122.11.20.008-1 | 12 | 12 | 4 | |||
| 5 | Втулка | ЭО-5122.11.20.009-1 | 6 | 6 | 5 | |||
| 6 | Гайка | ГШ-М30 | 4 | 4 | 6 | |||
| 7 | Установка предварительного нагревателя котла | ЭО-5122.11.17.000-1 | 1 | 1 | 7 | |||
| 8 | Рама | ЭО-5122.11.01.000-1 | 1 | 1 | 8 | |||
| 9 | Установка радиаторов | ЭО-5122.11.22.000-3 | 1 | 1 | 9 | |||
| 10 | Дизель | ЯМ3-238Г | 1 | 1 | 10 | |||
| 11 | Датчик температуры | ТМ-100 | 1 | 1 | 11 | |||
| 12 | Установка глушителя | ЭО-5122.11.27.000 | 1 | 1 | 12 | |||
| 13 | Гайка | ГШ-М12 | 4 | 4 | 13 | |||
| 14 | Штифт | ШТКЦ-12х50х90 | 2 | 2 | 14 | |||
| 15 | Болт | БНТ-М24х90 | 4 | 4 | 15 | |||
| 16 | Шайба | ШП-24 | 4 | 4 | 16 | |||
| 17 | Шайба | ЭО-5122.11.20.018 | 4 | 4 | 17 | |||
| 18 | прокладка | ЭО-5122.11.20.002 | 4 | 4 | 18 | |||
| 19 | Установка маслоохладителя | ЭО-5122.11.25.000-1 | 1 | 1 | 19 | |||
| 20 | Установка насосов | ЭО-5122.11.08.000-3 | 1 | 1 | 20 | |||
| 21 | Муфта сцепления | ЭО-5122.11.12.000-2 | 1 | 1 | 21 | |||
| 22 | Пластина | ЭО-5122.11.20.012 | 9 | 9 | 22 | |||
| 23 | Пластина | ЭО-5122.11.20.011 | 9 | 9 | 23 | |||
| 24 | Болт | БНТ-3М12х50 | 36 | 36 | 24 | |||
| 25 | Проволока L= мм | ПЖ-3 | 1 | 1 | 25 | |||
| 26 | Болт | ЭО-5122.11.20.003-1 | 2 | 2 | 26 | |||
| 27 | Шайба | ШСЛ-16 | 6 | 6 | 27 | |||
| 28 | Гайка | ГШ-М16 | 4 | 4 | 28 | |||
| 29 | Болт | БНТ-М14х55 | 4 | 4 | 29 | |||
| 30 | Шайба | ШСЛ-14 | 8 | 8 | 30 | |||
| 31 | Кронштейн | 111Г-1-15Б | 2 | 2 | 31 | |||
| 32 | Болт | ЭО-5122.11.20.015 | 2 | 2 | 32 | |||
| 33 | Болт | БНТ-М14х75 | 4 | 4 | 33 | |||
| 34 | прокладка | 111Г-1-3А | 6 | 6 | 34 | |||
| 35 | прокладка | 111Г-1-4А | 6 | 6 | 35 | |||
| 36 | прокладка | 111Г-1-19 | 6 | 6 | 36 | |||
| 37 | Датчик указателя давления масла | ММ3506 | 1 | 1 | 37 | |||
| 38 | Переходник | 111Г-1-31 | 1 | 1 | 38 | |||
| 39 | Болт | БНТ-М20х160 | 2 | 2 | 39 | |||
| 40 | Гайка | ГШ-М20 | 2 | 2 | 40 | |||
| 41 | Шайба | ШСЛ-20 | 2 | 2 | 41 | |||
| 42 | прокладка | 111Г-1-8А | 6 | 6 | 42 | |||
| 43 | прокладка | 111Г-1-9А | 6 | 6 | 43 | |||
| 44 | прокладка | 111Г-1-16 | 6 | 6 | 44 | |||
| 45 | прокладка | 111Г-1-17 | 6 | 6 | 45 | |||
| 46 | Винт | ВУЦ-М12х60 | 2 | 2 | 46 | |||
| 47 | Хомут | 111Г-1-18 | 1 | 1 | 47 | |||
| 48 | Болт | ЭО-5122.11.20.014 | 2 | 2 | 48 | |||
| 49 | Балка передняя | 111Г-1-14 | 1 | 1 | 49 | |||
| 50 | Штифт | ШТЦ-303х12 | 1 | 1 | 50 | |||
| 51 | Поводок | 111Г-22-2 | 1 | 1 | 51 | |||
| 52 | Гнездо | 111Г-22-1 | 1 | 1 | 52 | |||
| 53 | прокладка | 111Г-22-3 | 1 | 1 | 53 | |||
| 54 | Шайба | ШП-6 | 3 | 3 | 54 | |||
| 55 | Болт | БНТ-М6х16 | 3 | 3 | 55 | |||
| 56 | Датчик тахометра | Д1-3 | 1 | 1 | 56 |
